Газовые регулировки
5.4.1.
Газовый тракт
ПРЕДУПРЕЖДЕНИЕ
Убедиться, что котел не находится под напряжением.
1. Снять переднюю крышку.
¼
См. раздел : "Открыть котёл", Страница 57
2. Проверить, что котел правильно настроено для
используемого типа газа (См. идентификационную табличку
сверху котла ).
ПРЕДУПРЕЖДЕНИЕ
¼
Чтобы узнать допустимые типы газа - см.
раздел : "Технические характеристики", Страница 14
3. Открыть главный газовый кран.
4. Открыть газовый кран котла.
5. Проверить давление подачи газа на измерительном отводе
C
газового блока. Давление должно соответствовать тому,
что приведено на идентификационной табличке.

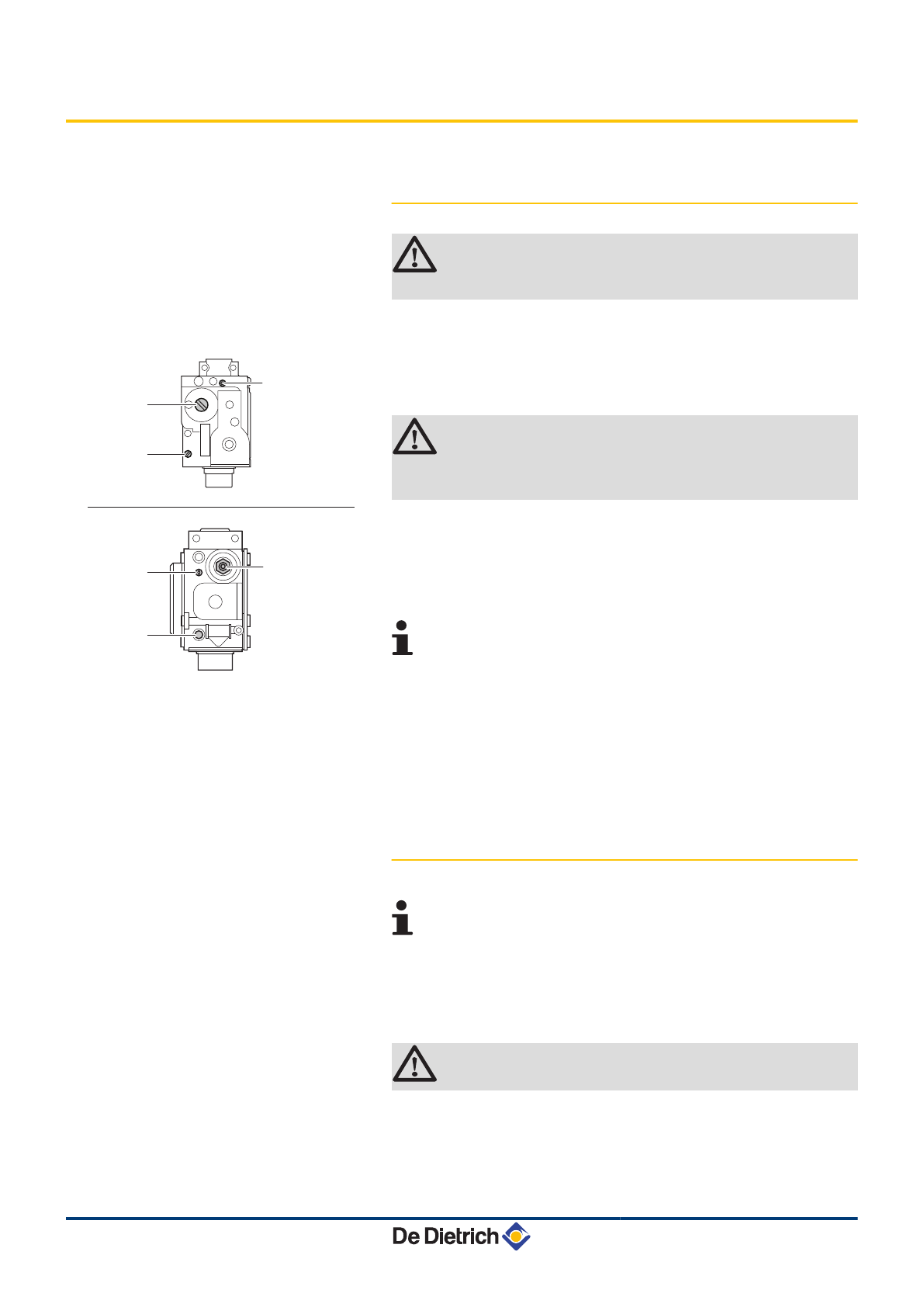

Газовый блок котла может быть 2 разных моделей. См.
схему для определения места расположения
измерительного отвода
C
для входного давления газа.
6. Удалить воздух из трубопровода подачи газа, отвернув место
для измерения на газовом блоке. Завернуть отвод для
измерения, когда произведена достаточная продувка
трубопровода.
7. Проверить герметичность газопровода, включая газовый
клапан.
5.4.2.
Перевод на другой тип газа
Если котел настроен для работы, например, на :
4
G25 (Газ L)
4
G31 (Пропан)
Необходимо указать это на поставляемом стикере :
Этот котел настроен для.... Необходимо наклеить этот
стикер поверх котла около заводского щитка.
ПРЕДУПРЕЖДЕНИЕ
T003759-C
A
B
C
A
C
B
5. Ввод в эксплуатацию
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
42
040613 - 7602057-04
