z

Обратная труба контура отопления; G¾"

4.4

Установка котла

Следующие детали входят в заводской комплект поставки котла :

4

Монтажная планка и крепежные принадлежности для

монтажной планки (Не использовать в случае установки

монтажной рамы)

4

Соединительный набор, состоящий из муфт и стяжных колец

4

Сифон с гибким шлангом для отвода конденсата

4

Отводящая труба предохранительного клапана

4

Переходник воздух/дымовые газы

4

Соединительный блок

Порядок установки этих деталей приведён в данной инструкции.

Установка монтажной рамы описана в

соответствующей инструкции по монтажу.

Подвесная скоба, расположенная на задней части обшивки,

позволяет навесить котел прямо на монтажную планку.

ВНИМАНИЕ

Во время монтажа закрыть места подсоединений

забора воздуха и отвода продуктов сгорания для

защиты котла и его подсоединений от пыли. Снять эту

защиту только перед началом выполнения этих

подсоединений.

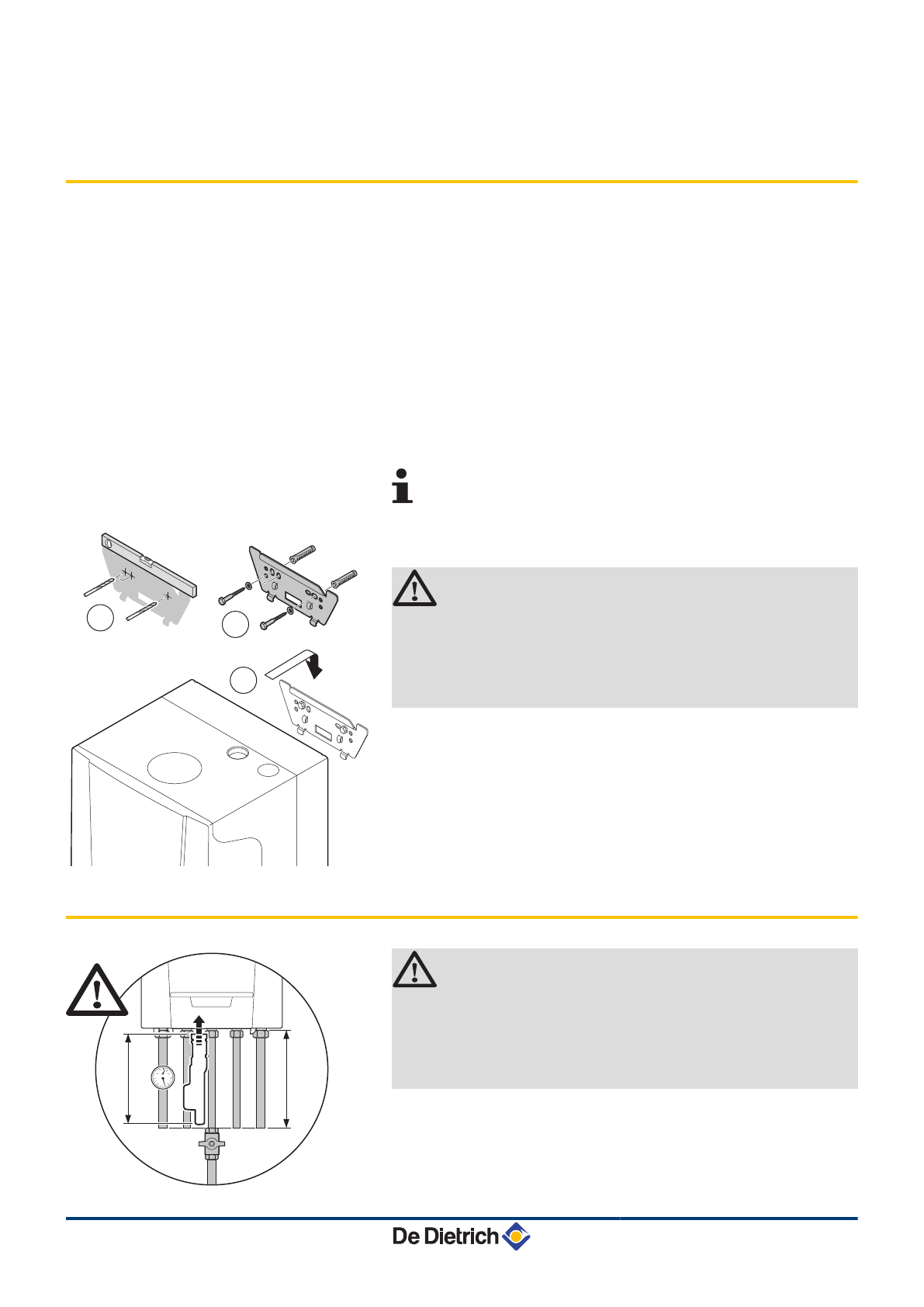

1. Определить расположение 2 крепёжных отверстий.

Проверить выравнивание отверстий. Просверлить 2

отверстия диаметром 8 мм.

2. Забить дюбеля диаметром 8 мм. Закрепить при помощи

болтов диаметром 6 мм и соответствующих шайб.

3. Навесить котёл при помощи крючка, расположенного сзади

котла.

4.5

Гидравлическое подключение

ВНИМАНИЕ

Во время монтажа трубопроводов предусмотреть

возможность установки и демонтажа сифона.

Установку уголков или кранов производить не ближе

25 см от котла. (Не использовать в случае установки

монтажной рамы.)

R000409-A

1

2

3

R000410-B

≥

 2

5

0

 m

m

2

3

5

 m

m

°C

bar

PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
