ВНИМАНИЕ

Проверить, что датчик наружной температуры

совместим с котлом.  Совместимый датчик наружной

температуры предлагается в качестве

дополнительного оборудования.

Система регулирования OpenTherm также может

использовать этот датчик наружной температуры. В

этом случае нужная отопительная кривая должна быть

настроена в этой системе регулирования.

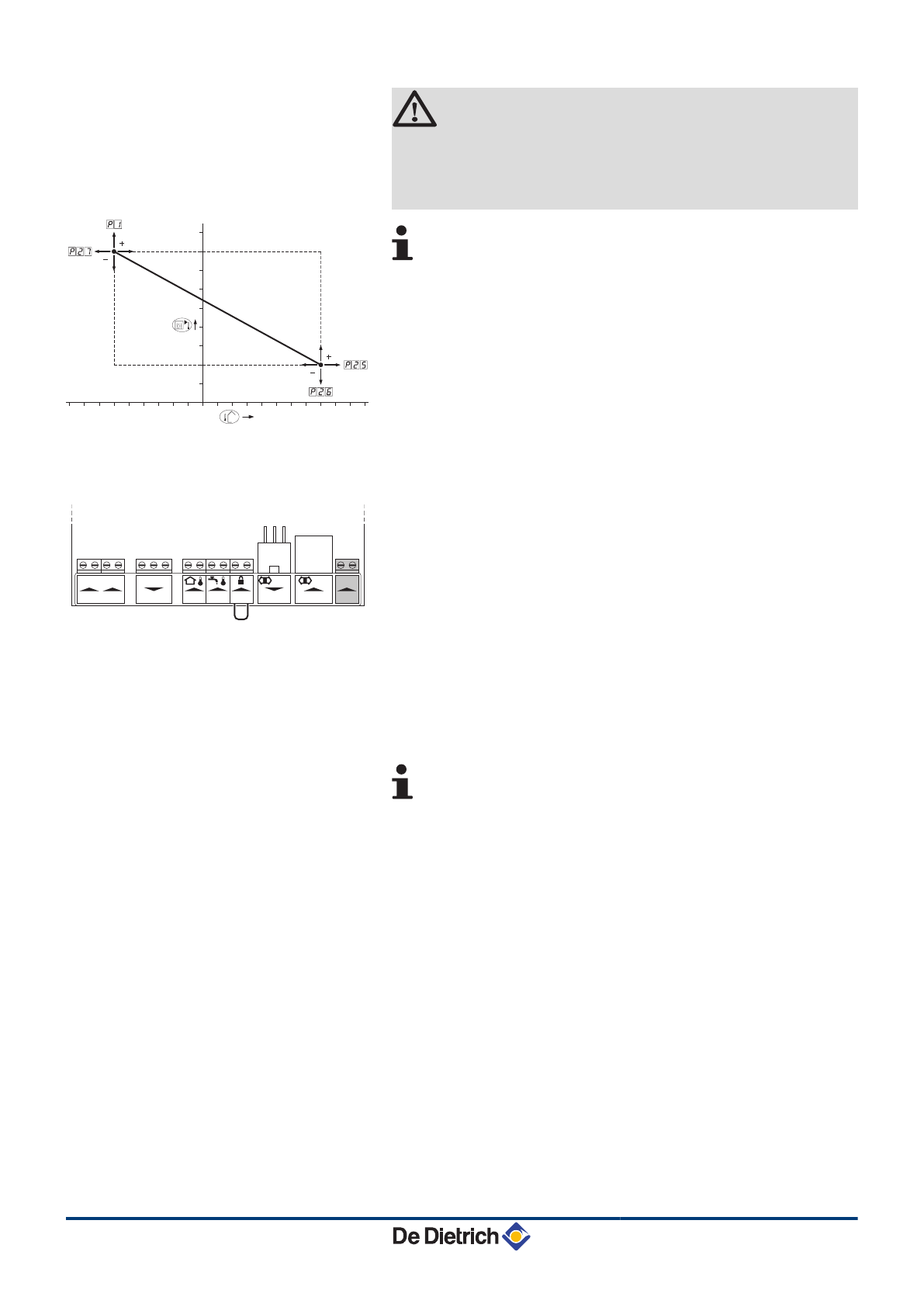

Регулировка отопительной кривой

Если датчик наружной температуры подключен, то можно

настроить отопительную кривую. Настройка может быть

изменена с помощью параметров

p1

,

p"5

,

p"6

 и

p"7

.

n

Подключение защиты от замораживания

Защита от замораживания с термостатом Вкл./Выкл.

Если используется термостат Вкл./Выкл., то для защиты жилых

помещений от размораживания рекомендуется использовать

термостат для защиты от замораживания. В жилых помещениях,

которые могут быть разморожены, необходимо полностью

открыть радиаторные краны.

4

В жилых помещениях, которые могут быть разморожены

(например, гараж), необходимо установить термостат для

защиты от размораживания (

Tv

).

4

Подключить параллельно термостат для защиты от

замораживания и термостат комнатной температуры Вкл./

Выкл. (

Tk

) на зажимы

On/off-OT

 клеммной колодки.

Если используется термостат

OpenTherm

, то на

зажимы

On/off - OT

 нельзя параллельно подключить

термостат для защиты от замораживания. В этом

случае защита отопительной установки от

размораживания обеспечивается при помощи датчика

наружной температуры.

Защита от замораживания при помощи датчика наружной
температуры

Защита отопительной установки от размораживания может

обеспечиваться при помощи датчика наружной температуры. В

жилых помещениях, которые могут быть разморожены,

необходимо полностью открыть радиаторные краны. Датчик

наружной температуры подключается на зажимы

Tout

 клеммной

колодки. При наличии датчика наружной температуры защиты от

размораживания работает следующим образом :

4

Если наружная температура ниже -10 °C (настроить при

помощи параметра

p30

), то циркуляционный насос

включается.

R000038-A

0

10

20

-20

-10

10

30

70

50

90

F

R000450-A

1

2

3

4

5

6

3

4

1

2

1

2

1

2

3

On/off

OT

Enable

+

-

+

-

CH

DHW

Status

Nc C No

Tout Tdhw BL

SCU

BUS

BUS

HMI

4. Установка

PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
