3 Техническое описание
3.1
Общее описание
Газовые настенные конденсационные котлы
4
Высокоэффективное отопление.
4
Низкие выбросы загрязняющих веществ.
4
Отвод продуктов сгорания : подсоединение коаксиального
дымохода, дымовой трубы, переходника на 2 потока или 3СЕ
(герметичный коллективный трубопровод).
4
PMC-M 24
: Только отопление (Возможность производства
горячей санитарно-технической воды при помощи отдельно
установленного емкостного водонагревателя).
4
PMC-M 24/28 MI - 30/35 MI - 34/39 MI
: Отопление и горячее
водоснабжение.

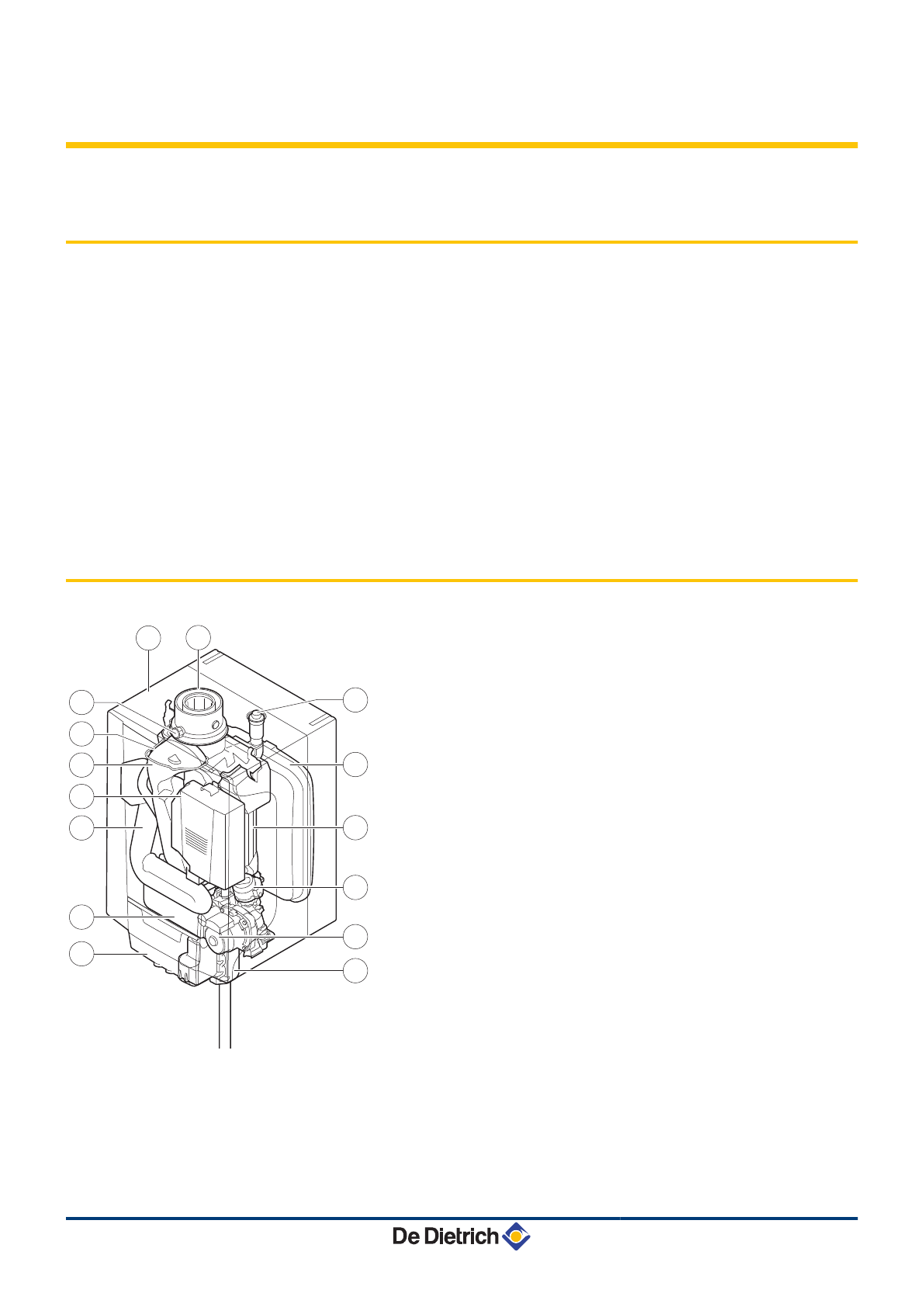

3.2
Основные компоненты
1
Коаксиальный дымоход/Подача воздуха
2
Обшивка/воздухозаборник
3
Отвод для измерения чистоты сгорания
4
Электрод розжига/ионизации
5
Труба отвода продуктов сгорания
6
Газовый / воздушный тракт со встроенным
вентилятором, газовым блоком и электронной платой
системы регулирования
7
Шумоглушитель забора воздуха
8
Пластинчатый теплообменник (ГВС) (Только для
моделей с ГВС)
9
Соединительный блок
10
Сифон
11
Циркуляционный насос
12
Трехходовой клапан
13
Теплообменник (Центральное отопление)
14
Расширительный бак
15
Автоматический воздухоотводчик
T004783-A
3
5
6
7
9
8
13
12
14
15
11
10
1
2
4
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
3. Техническое описание
040613 - 7602057-04
11
Содержание
- 3 Содержание
- 8 Введение; Используемые символы; Ответственность производителя
- 10 Сертификаты; Дополнительные указания
- 11 Правила техники безопасности; Рекомендации
- 13 Общее описание; Основные компоненты
- 14 Регулировка температуры воды
- 15 Циркуляционный насос
- 16 Технические характеристики
- 18 Установка; Нормы и правила для установки; Выбор места для установки; Идентификационная табличка
- 19 Вентиляция
- 20 Основные размеры
- 21 Установка котла; Гидравлическое подключение
- 22 Промывка установки; Расход воды
- 23 Подключение расширительного бака
- 25 Автоматический воздухоотводчик; Подключение газа
- 26 Подсоединения дымохода; Классификация
- 29 Электрические подключения; Панель управления
- 31 Подключение PC/Laptop
- 32 Доступ к клеммной колодке; Возможности подключения
- 33 Подключение модулирующего регулятора; Подключение датчика наружной температуры
- 34 Подключение защиты от замораживания
- 36 Вход блокировки; Подключение панели управления
- 37 Электрическая схема; Заполнение установки; Водоподготовка
- 38 Заполнение сифона
- 39 Заполнение установки
- 41 Соединительный блок
- 42 Проверки перед вводом в эксплуатацию; Гидравлический контур
- 43 Ввод котла в эксплуатацию
- 44 Газовые регулировки; Газовый тракт; Перевод на другой тип газа
- 45 Для настройки на пропан
- 46 Проверка сгорания; Вывести котел в режим большой скорости
- 48 Регулировка соотношения воздух/газ
- 50 Вывести котел в режим минимальной мощности; Заключительные работы
- 51 Отображение измеряемых параметров; Состояние и подрежим
- 52 Изменение настроек; Описание параметров
- 57 Выключение котла; Выключение установки
- 59 Общие правила; Стандартные операции по проверке и техническому обслуживанию; Открыть котёл
- 60 Проверка гидравлического давления; Проверка расширительного бака
- 62 Проверка сифона
- 64 Особые операции по техническому обслуживанию; Замена электрода ионизации/розжига
- 65 Замена трехходового клапана
- 66 Замена расширительного бака
- 67 Повторная сборка котла
- 69 В случае неисправности; Коды неисправностей; Блокировка и выключение; Блокировка
- 78 Запасные части; Общие сведения
- 79 Краткая инструкция по эксплуатации
