ВНИМАНИЕ
4
Подключить газопровод в соответствии с
действующими нормами.
4
Выполнять возможные сварные работы на
значительном расстоянии от котла или же до
установки котла.
4
Убедиться, что нет пыли в газопроводе. Продуть
газопровод или вытряхнуть пыль из него до
монтажа.
4
Рекомендуется установить газовый фильтр на
газопроводе для предотвращения загрязнения
газового блока.
4.7

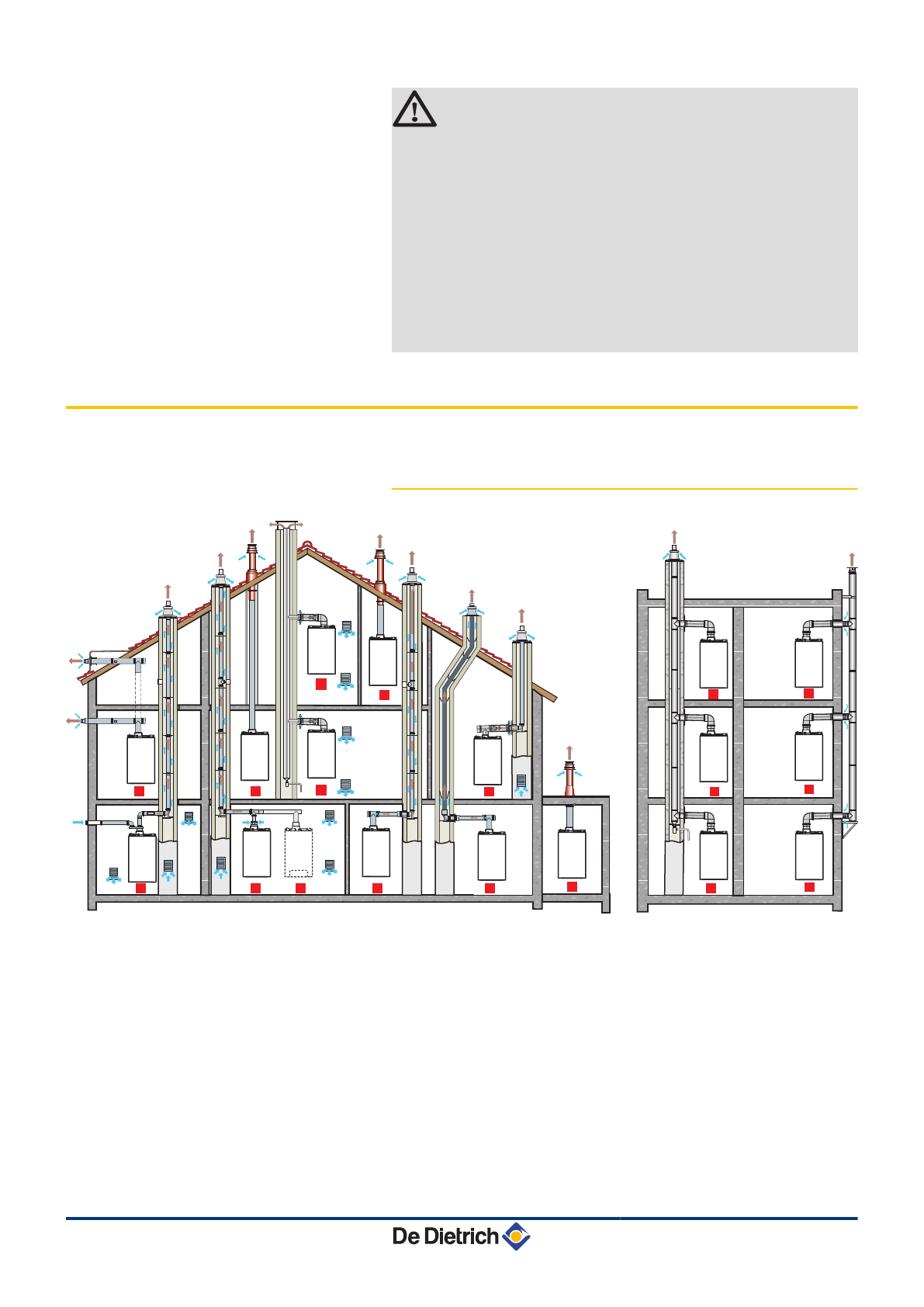

Подсоединения дымохода
4.7.1.
Классификация
9
4
2
2
2
4
4
3
6
8
5
5
5
7
7
7
C33(x)
C33(x)
C43(x)
C83(x)
C43(x)
C43(x)
C13(x)
C53
C83(x)
C83(x)
C33(x)
B23P
B23P
C93(x)
C93(x)
1
1
B33
B33
C002339-C
1
Конфигурация B
33
Подключение к коллективному дымоходу при помощи
коаксиального участка (обычный трубопровод в
дымоходе, воздух для горения забирается из
котельной)
Все элементы оборудования с избыточным
давлением должны быть снаружи окружены
воздухом.
2
Конфигурация B
23
- B
23P
Подключение к дымовой трубе при помощи набора
для подключения (обычный трубопровод в дымоходе,
воздух для горения забирается из котельной)
4. Установка
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
24
040613 - 7602057-04
Содержание
- 3 Содержание
- 8 Введение; Используемые символы; Ответственность производителя
- 10 Сертификаты; Дополнительные указания
- 11 Правила техники безопасности; Рекомендации
- 13 Общее описание; Основные компоненты
- 14 Регулировка температуры воды
- 15 Циркуляционный насос
- 16 Технические характеристики
- 18 Установка; Нормы и правила для установки; Выбор места для установки; Идентификационная табличка
- 19 Вентиляция
- 20 Основные размеры
- 21 Установка котла; Гидравлическое подключение
- 22 Промывка установки; Расход воды
- 23 Подключение расширительного бака
- 25 Автоматический воздухоотводчик; Подключение газа
- 26 Подсоединения дымохода; Классификация
- 29 Электрические подключения; Панель управления
- 31 Подключение PC/Laptop
- 32 Доступ к клеммной колодке; Возможности подключения
- 33 Подключение модулирующего регулятора; Подключение датчика наружной температуры
- 34 Подключение защиты от замораживания
- 36 Вход блокировки; Подключение панели управления
- 37 Электрическая схема; Заполнение установки; Водоподготовка
- 38 Заполнение сифона
- 39 Заполнение установки
- 41 Соединительный блок
- 42 Проверки перед вводом в эксплуатацию; Гидравлический контур
- 43 Ввод котла в эксплуатацию
- 44 Газовые регулировки; Газовый тракт; Перевод на другой тип газа
- 45 Для настройки на пропан
- 46 Проверка сгорания; Вывести котел в режим большой скорости
- 48 Регулировка соотношения воздух/газ
- 50 Вывести котел в режим минимальной мощности; Заключительные работы
- 51 Отображение измеряемых параметров; Состояние и подрежим
- 52 Изменение настроек; Описание параметров
- 57 Выключение котла; Выключение установки
- 59 Общие правила; Стандартные операции по проверке и техническому обслуживанию; Открыть котёл
- 60 Проверка гидравлического давления; Проверка расширительного бака
- 62 Проверка сифона
- 64 Особые операции по техническому обслуживанию; Замена электрода ионизации/розжига
- 65 Замена трехходового клапана
- 66 Замена расширительного бака
- 67 Повторная сборка котла
- 69 В случае неисправности; Коды неисправностей; Блокировка и выключение; Блокировка
- 78 Запасные части; Общие сведения
- 79 Краткая инструкция по эксплуатации
