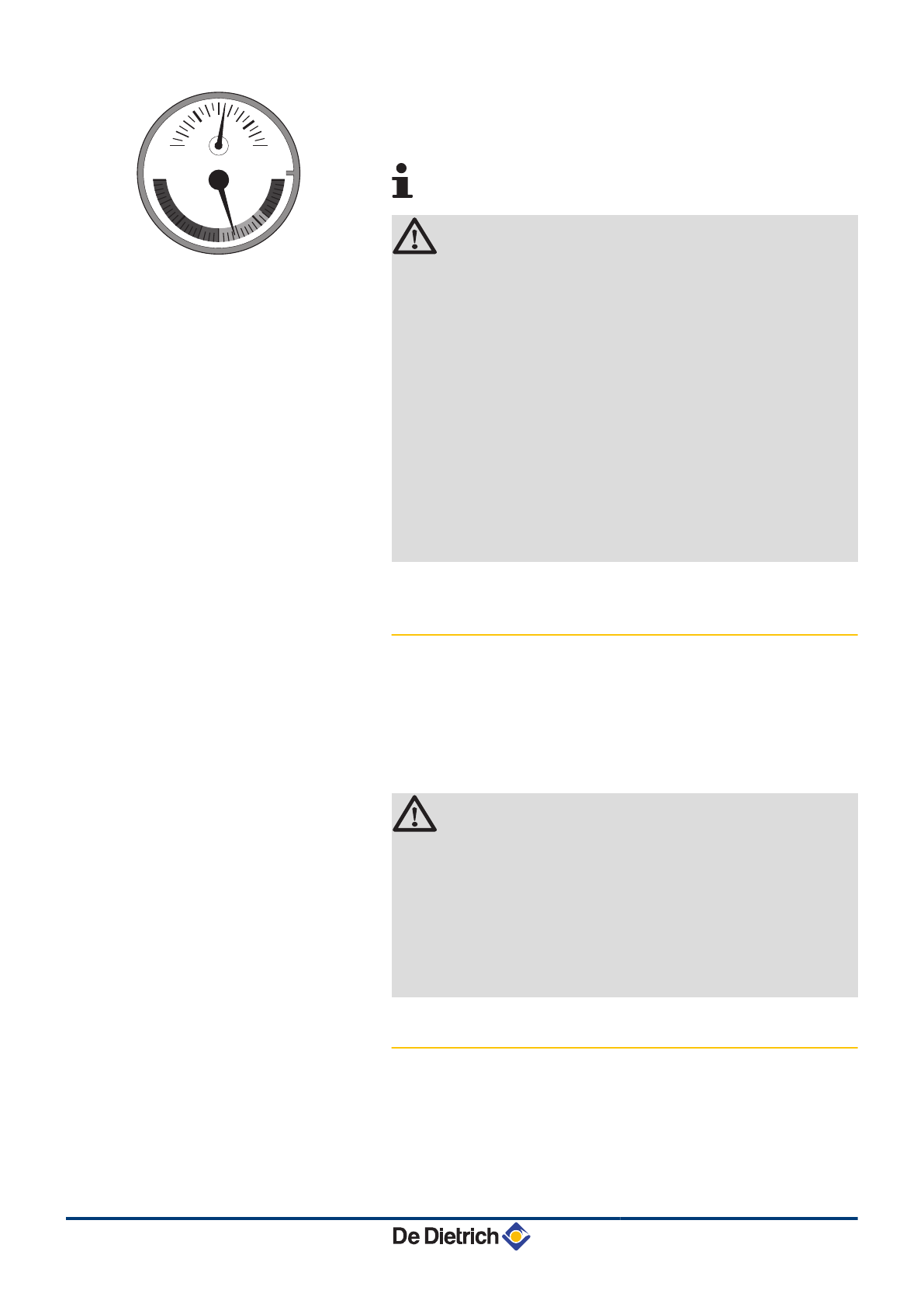

4. На подсоединении подающей линии отопления установить
поставляемый термоманометр. Расстояние от котла до
термоманометра не должно превышать 0,5 м.
Предохранительный клапан установлен на заводе на
подающей линии отопления.
ВНИМАНИЕ
4
Трубопровод отопления должен быть выполнен
согласно соответствующим нормам.
4
Отводящий трубопровод предохранительного
клапана не должен быть паяным.
4
Выполнять возможные сварные работы на
значительном расстоянии от котла или же до
установки котла.
4
Во время установки запорных кранов установить
кран для заполнения и слива, расширительный
бак и термоманометр между запорным краном и
котлом.
4
Установить отводящий трубопровод к отводу
предохранительного клапана
ê
. Вставить
поставляемый гибкий шланг в отводящий
трубопровод
4.5.4.
Гидравлическое подключение контура
горячей санитарно-технической воды
1. Подключить подводящий трубопровод холодной санитарно-
технической воды на фитинг холодной санитарно-
технической воды
k
.
2. Подключить уходящий трубопровод горячей санитарно-
технической воды на горячей холодной санитарно-
технической воды
m
.
ВНИМАНИЕ
4
Трубопроводы с водой должны быть подключены
согласно действующим нормам.
4
Выполнять возможные сварные работы на
значительном расстоянии от котла или же до
установки котла.
4
В случае использования пластиковых труб
следовать указаниям (по подключению)
производителя.
4.5.5.
Подключение расширительного бака
На заводе в котел установлен расширительный бак объемом 8
л.
R000440-A
4
20
120
50
100
°C
bar
0
3
1
2
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
4. Установка
040613 - 7602057-04
21
Содержание
- 3 Содержание
- 8 Введение; Используемые символы; Ответственность производителя
- 10 Сертификаты; Дополнительные указания
- 11 Правила техники безопасности; Рекомендации
- 13 Общее описание; Основные компоненты
- 14 Регулировка температуры воды
- 15 Циркуляционный насос
- 16 Технические характеристики
- 18 Установка; Нормы и правила для установки; Выбор места для установки; Идентификационная табличка
- 19 Вентиляция
- 20 Основные размеры
- 21 Установка котла; Гидравлическое подключение
- 22 Промывка установки; Расход воды
- 23 Подключение расширительного бака
- 25 Автоматический воздухоотводчик; Подключение газа
- 26 Подсоединения дымохода; Классификация
- 29 Электрические подключения; Панель управления
- 31 Подключение PC/Laptop
- 32 Доступ к клеммной колодке; Возможности подключения
- 33 Подключение модулирующего регулятора; Подключение датчика наружной температуры
- 34 Подключение защиты от замораживания
- 36 Вход блокировки; Подключение панели управления
- 37 Электрическая схема; Заполнение установки; Водоподготовка
- 38 Заполнение сифона
- 39 Заполнение установки
- 41 Соединительный блок
- 42 Проверки перед вводом в эксплуатацию; Гидравлический контур
- 43 Ввод котла в эксплуатацию
- 44 Газовые регулировки; Газовый тракт; Перевод на другой тип газа
- 45 Для настройки на пропан
- 46 Проверка сгорания; Вывести котел в режим большой скорости
- 48 Регулировка соотношения воздух/газ
- 50 Вывести котел в режим минимальной мощности; Заключительные работы
- 51 Отображение измеряемых параметров; Состояние и подрежим
- 52 Изменение настроек; Описание параметров
- 57 Выключение котла; Выключение установки
- 59 Общие правила; Стандартные операции по проверке и техническому обслуживанию; Открыть котёл
- 60 Проверка гидравлического давления; Проверка расширительного бака
- 62 Проверка сифона
- 64 Особые операции по техническому обслуживанию; Замена электрода ионизации/розжига
- 65 Замена трехходового клапана
- 66 Замена расширительного бака
- 67 Повторная сборка котла
- 69 В случае неисправности; Коды неисправностей; Блокировка и выключение; Блокировка
- 78 Запасные части; Общие сведения
- 79 Краткая инструкция по эксплуатации
