5.4.3.

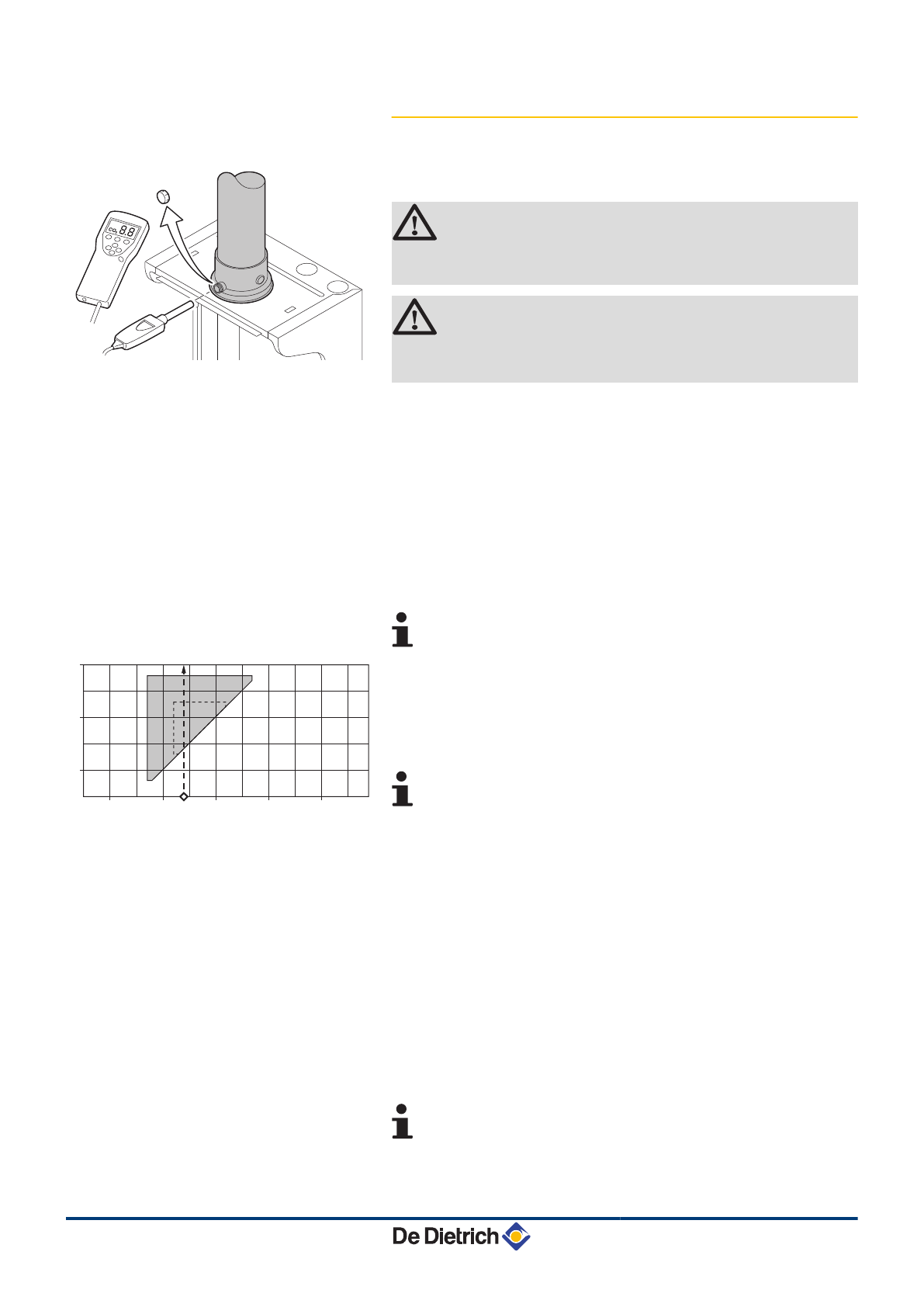

Проверка сгорания

1. Отвернуть заглушку отбора проб дымовых газов.
2. Вставить зонд газоанализатора в измерительное отверстие.

ПРЕДУПРЕЖДЕНИЕ

Необходимо тщательно закрыть отверстие вокруг

датчика во время измерения.

ВНИМАНИЕ

Газоанализатор должен иметь точность не менее

±0,25% O

2

.

n

Вывести котел в режим большой скорости

1. В течение 3 с удерживать нажатой клавишу

B

. Индикатор

состояния клавиши

B

 горит оранжевым и мигает зелёным;

Задан режим работы с минимальной мощностью.

2. Снова нажать 2 раза на клавишу

B

. Индикатор состояния

клавиши

B

 горит оранжевым и кратковременно 2 раза

гаснет; Максимальная мощность настроена.

В режим максимальной мощности можно перейти

только из режима минимальной мощности.

3. Измерить процентное содержание O

2

 в дымовых газах

(Снятая передняя часть обшивки). Отметить это значение на

оси Х контрольного графика для используемого типа газа.

Через эту точку провести вертикальную линию. См. пример на

графике.

X

= Контрольные значения O

2

 для максимальной

мощности (%)

Y

= Контрольные значения O

2

 для минимальной

мощности (%)

n

Вывести котел в режим минимальной мощности

1. В течение 3 с удерживать нажатой клавишу

B

. Индикатор

состояния клавиши

B

 горит оранжевым и мигает зелёным;

Задан режим работы с минимальной мощностью.

2. Измерить процентное содержание O

2

 в дымовых газах

(Снятая передняя часть обшивки). Отметить это значение на

оси Y контрольного графика для используемого типа газа. Из

этой точки провести прямую горизонтальную линию.

Дополнительные графики управления можно найти в

приложении :

¼

См. главу :  "* 1 контрольные

графики для настройки максимальной мощности и

минимальной мощности", Страница 78

T003127-B

R000517-A

Y

X

7

6

5

4

3

4

5

6

5. Ввод в эксплуатацию

PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI

44

040613 - 7602057-04
