n
Для настройки на пропан
4
Настроить скорость вентилятора как указано в таблице
параметров (если необходимо). Настройка может быть
изменена с помощью параметров
p17
,
p18
,
p19
и
p20
.
¼
См. главу : "Описание параметров", Страница 50
4
При помощи регулировочного винта
A
на газовом блоке
предварительно настроить расход газа для минимальной
мощности.

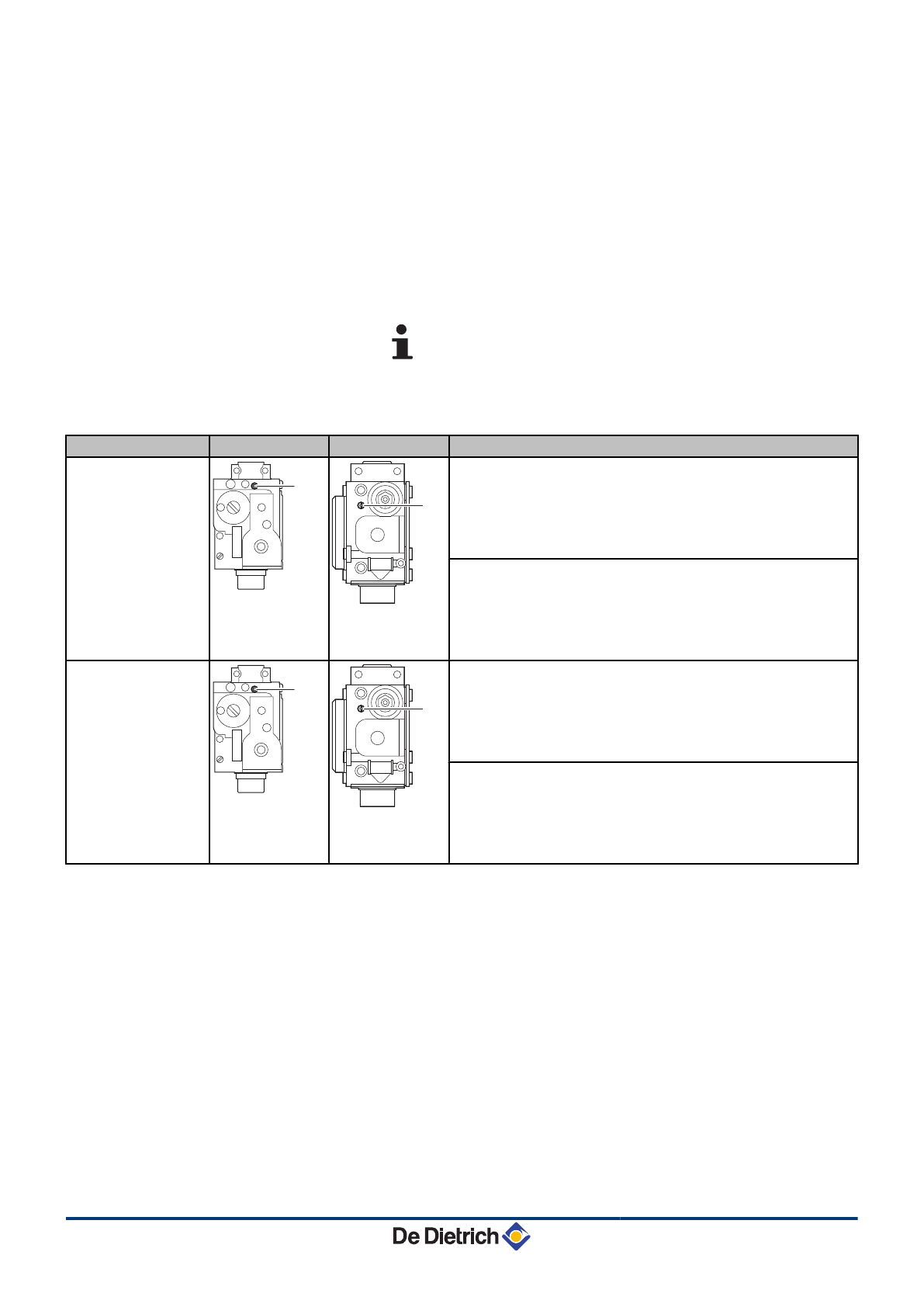

Газовый блок котла может быть 2 разных моделей. См.
схему для определения расположения
регулировочного винта
A
для максимальной
мощности.
Тип котла
Газовый блок 1 Газовый блок 2 Метод применения
PMC-M 24
PMC-M 24/28MI Plus
R000475-A
A
R000476-A
A
Газовый блок
1
4
Завернуть регулировочный винт
A
по часовой стрелке до
упора.
4
Повернуть регулировочный винт
A
на 4 ½ оборота против
часовой стрелки.
Газовый блок
2
4
Завернуть регулировочный винт
A
по часовой стрелке до
упора.
4
Повернуть регулировочный винт
A
на 3 ½ оборота против
часовой стрелки.
PMC-M 30/35 MI
PMC-M 34/39 MI
R000475-A
A
R000476-A
A
Газовый блок
1
4
Завернуть регулировочный винт
A
по часовой стрелке до
упора.
4
Повернуть регулировочный винт
A
на 5 ¼ оборота против
часовой стрелки.
Газовый блок
2
4
Завернуть регулировочный винт
A
по часовой стрелке до
упора.
4
Повернуть регулировочный винт
A
на 4 оборота против
часовой стрелки.
4
Затем точно настроить номинальный расход газа :
¼
См. главу : "Регулировка соотношения воздух/газ",
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
5. Ввод в эксплуатацию
040613 - 7602057-04
43
Содержание
- 3 Содержание
- 8 Введение; Используемые символы; Ответственность производителя
- 10 Сертификаты; Дополнительные указания
- 11 Правила техники безопасности; Рекомендации
- 13 Общее описание; Основные компоненты
- 14 Регулировка температуры воды
- 15 Циркуляционный насос
- 16 Технические характеристики
- 18 Установка; Нормы и правила для установки; Выбор места для установки; Идентификационная табличка
- 19 Вентиляция
- 20 Основные размеры
- 21 Установка котла; Гидравлическое подключение
- 22 Промывка установки; Расход воды
- 23 Подключение расширительного бака
- 25 Автоматический воздухоотводчик; Подключение газа
- 26 Подсоединения дымохода; Классификация
- 29 Электрические подключения; Панель управления
- 31 Подключение PC/Laptop
- 32 Доступ к клеммной колодке; Возможности подключения
- 33 Подключение модулирующего регулятора; Подключение датчика наружной температуры
- 34 Подключение защиты от замораживания
- 36 Вход блокировки; Подключение панели управления
- 37 Электрическая схема; Заполнение установки; Водоподготовка
- 38 Заполнение сифона
- 39 Заполнение установки
- 41 Соединительный блок
- 42 Проверки перед вводом в эксплуатацию; Гидравлический контур
- 43 Ввод котла в эксплуатацию
- 44 Газовые регулировки; Газовый тракт; Перевод на другой тип газа
- 45 Для настройки на пропан
- 46 Проверка сгорания; Вывести котел в режим большой скорости
- 48 Регулировка соотношения воздух/газ
- 50 Вывести котел в режим минимальной мощности; Заключительные работы
- 51 Отображение измеряемых параметров; Состояние и подрежим
- 52 Изменение настроек; Описание параметров
- 57 Выключение котла; Выключение установки
- 59 Общие правила; Стандартные операции по проверке и техническому обслуживанию; Открыть котёл
- 60 Проверка гидравлического давления; Проверка расширительного бака
- 62 Проверка сифона
- 64 Особые операции по техническому обслуживанию; Замена электрода ионизации/розжига
- 65 Замена трехходового клапана
- 66 Замена расширительного бака
- 67 Повторная сборка котла
- 69 В случае неисправности; Коды неисправностей; Блокировка и выключение; Блокировка
- 78 Запасные части; Общие сведения
- 79 Краткая инструкция по эксплуатации
