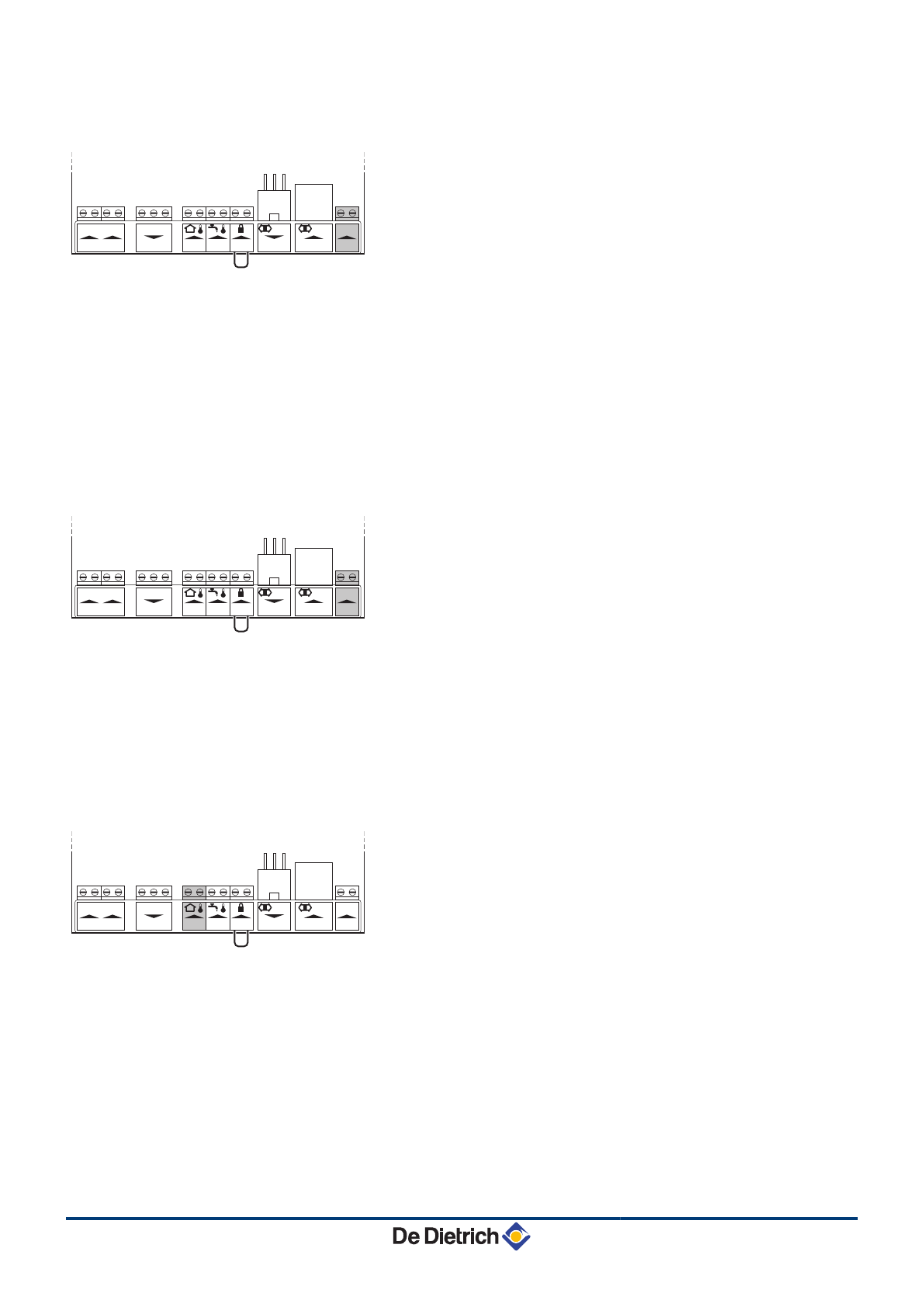

Подключение модулирующего регулятора

Котёл оснащен стандартной версией подключения

OpenTherm

.

Это обеспечивает прямое подключение (без переходников)

модулирующих систем регулирования

OpenTherm

. Тем не

менее, котёл также совместим с

OpenTherm Smart Power

.

4

Установить регулятор в пилотном помещении (в общем

случае, это основная жилая комната). Это может быть

регулятор комнатной температуры или регулятор с

компенсацией по комнатной температуре.

4

Подключить двухпроводный кабель к зажимам

On/off-OT

клеммного разъёма.

4

Также котёл может работать без контроллера. Для этого

подключить поставляемую перемычку к зажимам

On/off-OT

разъёма.

n

Подключение термостата Вкл./Выкл.

Котёл совместим с 2-проводным комнатным термостатом Вкл./

Выкл. или с погодозависимой системой регулирования.

4

Установить регулятор в пилотном помещении (в общем

случае, это основная жилая комната). Это может быть

регулятор комнатной температуры или регулятор с

компенсацией по комнатной температуре.

4

Подключить 2-проводный комнатный термостат  на зажимы

On/off-OT

 клеммной колодки.

4

Также котёл может работать без контроллера. Для этого

подключить поставляемую перемычку к зажимам

On/off-OT

разъёма.

n

Подключение датчика наружной температуры

Датчик наружной температуры подключается на зажимы (

Tout

)

клеммной колодки. Если к котлу подключен термостат Вкл./

Выкл., то регулирование температуры будет осуществляться по

заданному значению внутренней отопительной кривой.
Также котёл может работать без контроллера. Для этого

подключить поставляемую перемычку к зажимам

On/off-OT

разъёма. В этом случае регулирование температуры

осуществляется по заданному значению встроенной

отопительной кривой.
