3.4.2.
Защита от отсутствия воды
В котле есть защита от отсутствия воды, которая основана на
измерении температур. В случае недостаточного расхода воды
через котёл, он будет работать как можно более длительно,
уменьшая свою мощность. Если расход очень мал - ΔT ≥ 50°C
или температура подающей линии повышается слишком быстро,
то котёл переходит в режим блокировки на 10 минут. Если в котле
нет воды или насос не работает, то котёл переход в режим
блокировки (неисправность)
В случае неисправности мигает красный индикатор
состояния клавиши
B
, который расположен под
соединительным блоком.
¼
Для большей информации смотреть раздел : "Блокировка
3.4.3.
Защита от перегрева
В случае слишком высокой температуры (110°C) защита от
перегрева переводит котёл в режим блокировки.
В случае неисправности мигает красный индикатор
состояния клавиши
B
, который расположен под
соединительным блоком.
¼
Для большей информации смотреть раздел : "Блокировка
3.5
Циркуляционный насос

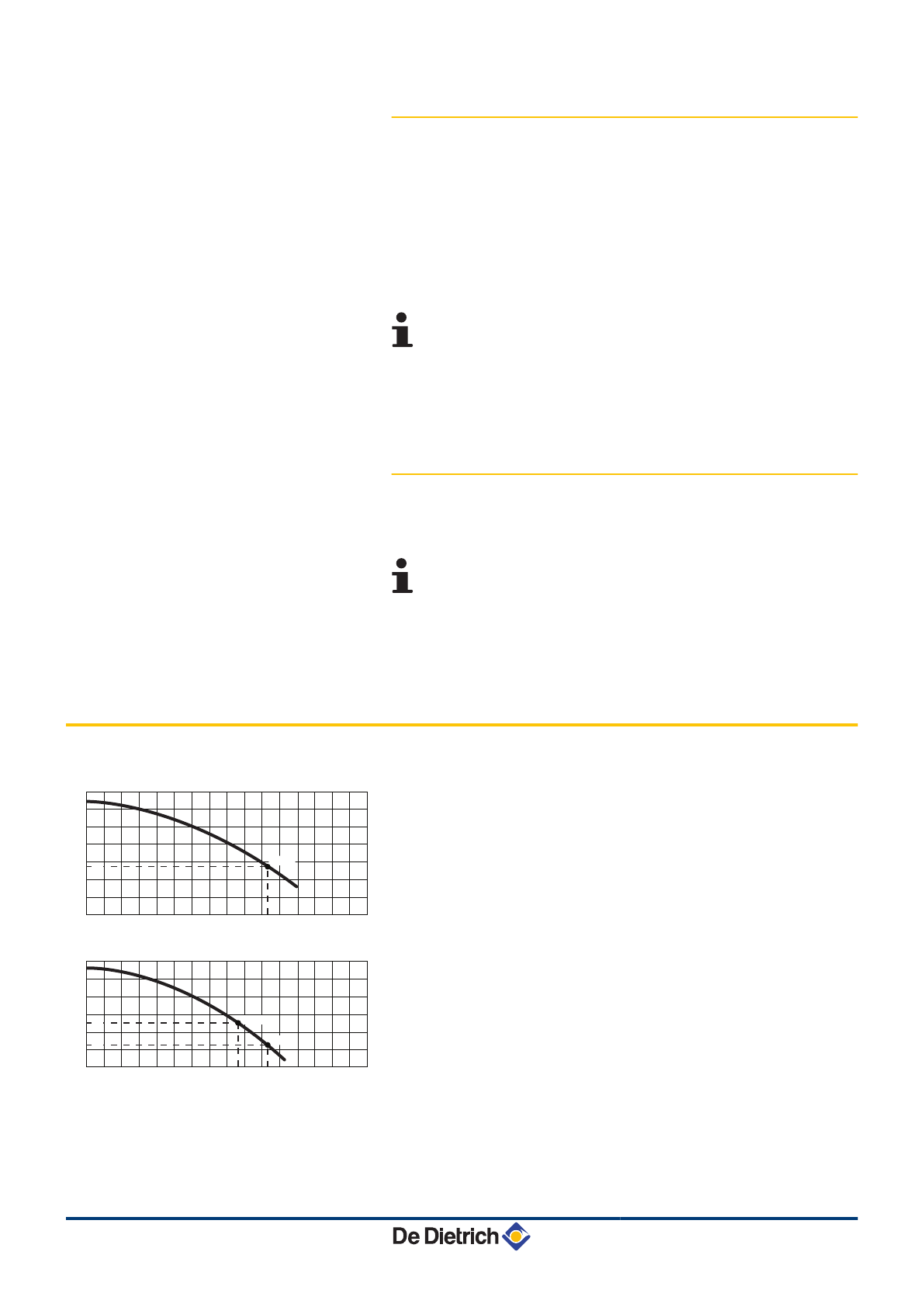

В котле установлен односкоростной циркуляционный насос.
PMC-M 24
H
Высота напора контура отопления
Q
Расход воды ( ΔT=20K)
PMC-M 24/28 MI
H
Высота напора контура отопления
Q
Расход воды ( ΔT=20K)
R000367-A
1200
1000
600
800
400
200
0
0
100
200
300
400
500
600
Q (l/h)
1600
1400
700
H
(
m
b
a
r)
1030
24 kW
275
R000365-A
1200
1000
600
800
400
200
0
0
100
200
300
400
500
600
H
(
m
b
a
r)
Q (l/h)
1600
1400
860
1030
20 kW
24 kW
253
127
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
