5 Ввод в эксплуатацию
5.1
Соединительный блок
5.1.1.

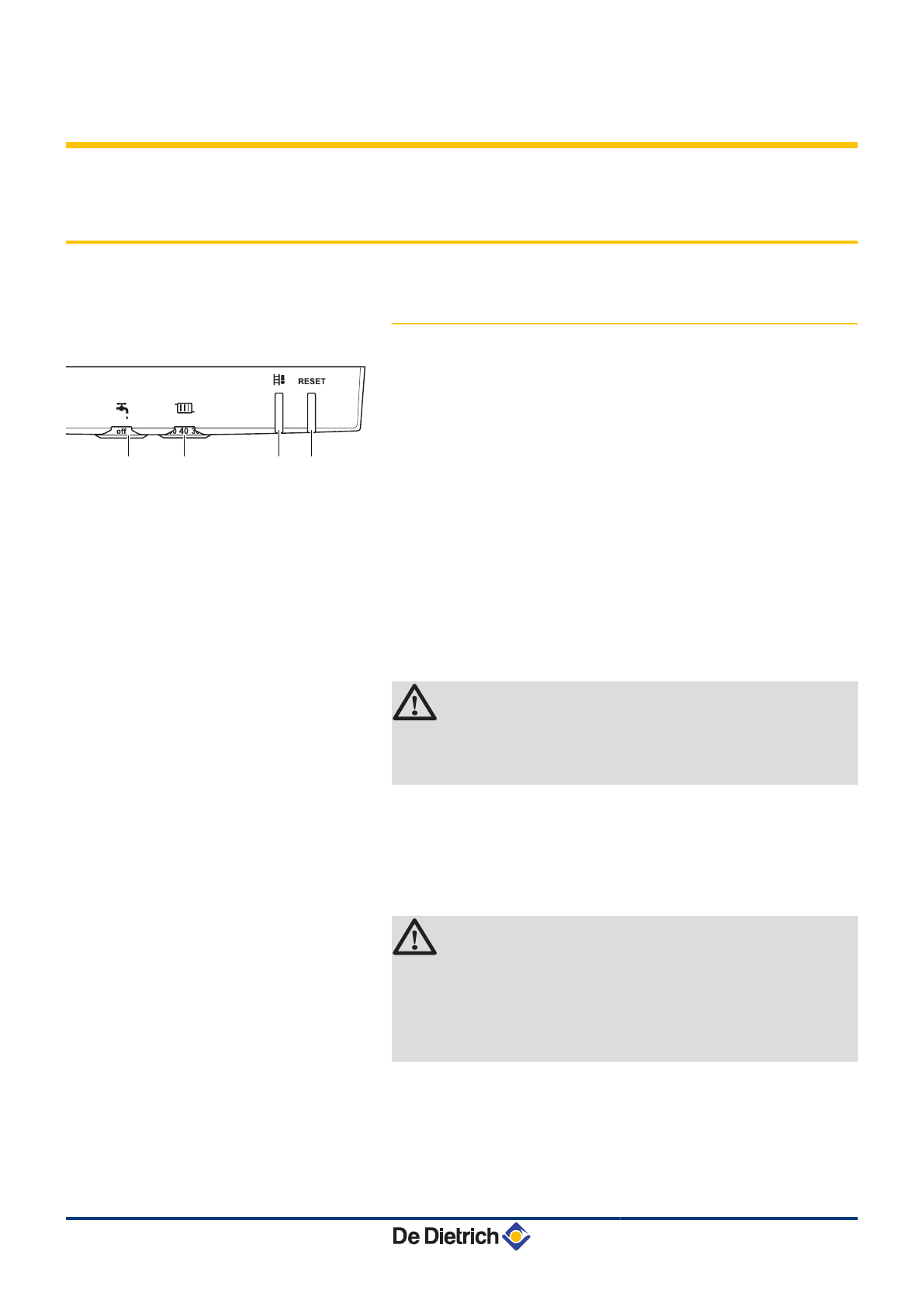

Панель управления
1
Ручка регулировки температуры горячей воды
2
Ручка регулировки температуры отопления
3
Клавиша трубочист
B
и Индикатор состояния
4
Клавиша
RESET
и индикатор включения и
выключения
Панель управления соединительного блока имеет 2 нажимных
кнопки с индикатором состояния. Индикатор состояния передаёт
информацию о работе котла. Клавиша
RESET
горит зелёным,
когда котёл подключен к электрической сети. Индикатор
состояния клавиши
B
может гореть разными цветами и мигать
с различной частотой. Обозначение этих индикаций приведено
в краткой инструкции по эксплуатации, поставляемой с котлом.
¼
См. также: "Краткая инструкция по эксплуатации",
ВНИМАНИЕ
Краткая инструкция по эксплуатации должна быть
вставлена под соединительный блок после установки
или использования.
На панели управления соединительного блока также есть 2
ручки регулировки. Ручка регулировки
N
позволяет задать
температуру горячей воды. Ручка регулировки
D
позволяет
задать максимальную температуру воды контура отопления.
Установить ручку регулировки на
off
для выключения отопления/
ГВС.
ВНИМАНИЕ
Максимальная температура горячей воды ограничена
максимальными значениями, заданными в
параметрах
p1
и
p2
.
¼
См. главу : "Описание параметров", Страница
T002247-D
3
2
1
4
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
5. Ввод в эксплуатацию
040613 - 7602057-04
39
Содержание
- 3 Содержание
- 8 Введение; Используемые символы; Ответственность производителя
- 10 Сертификаты; Дополнительные указания
- 11 Правила техники безопасности; Рекомендации
- 13 Общее описание; Основные компоненты
- 14 Регулировка температуры воды
- 15 Циркуляционный насос
- 16 Технические характеристики
- 18 Установка; Нормы и правила для установки; Выбор места для установки; Идентификационная табличка
- 19 Вентиляция
- 20 Основные размеры
- 21 Установка котла; Гидравлическое подключение
- 22 Промывка установки; Расход воды
- 23 Подключение расширительного бака
- 25 Автоматический воздухоотводчик; Подключение газа
- 26 Подсоединения дымохода; Классификация
- 29 Электрические подключения; Панель управления
- 31 Подключение PC/Laptop
- 32 Доступ к клеммной колодке; Возможности подключения
- 33 Подключение модулирующего регулятора; Подключение датчика наружной температуры
- 34 Подключение защиты от замораживания
- 36 Вход блокировки; Подключение панели управления
- 37 Электрическая схема; Заполнение установки; Водоподготовка
- 38 Заполнение сифона
- 39 Заполнение установки
- 41 Соединительный блок
- 42 Проверки перед вводом в эксплуатацию; Гидравлический контур
- 43 Ввод котла в эксплуатацию
- 44 Газовые регулировки; Газовый тракт; Перевод на другой тип газа
- 45 Для настройки на пропан
- 46 Проверка сгорания; Вывести котел в режим большой скорости
- 48 Регулировка соотношения воздух/газ
- 50 Вывести котел в режим минимальной мощности; Заключительные работы
- 51 Отображение измеряемых параметров; Состояние и подрежим
- 52 Изменение настроек; Описание параметров
- 57 Выключение котла; Выключение установки
- 59 Общие правила; Стандартные операции по проверке и техническому обслуживанию; Открыть котёл
- 60 Проверка гидравлического давления; Проверка расширительного бака
- 62 Проверка сифона
- 64 Особые операции по техническому обслуживанию; Замена электрода ионизации/розжига
- 65 Замена трехходового клапана
- 66 Замена расширительного бака
- 67 Повторная сборка котла
- 69 В случае неисправности; Коды неисправностей; Блокировка и выключение; Блокировка
- 78 Запасные части; Общие сведения
- 79 Краткая инструкция по эксплуатации
