Если наружная температура выше -10 °C (настроить при

помощи параметра

p30

), то циркуляционный насос

продолжает работать в течение небольшого времени, затем

останавливается.

n

Подключение датчика/термостата водонагревателя

Подключить датчик или термостат водонагревателя к зажимам

разъёма

Tdhw

 клеммной колодки.

n

Сообщения о работе и неисправности (Status)

Параметр

p40

 позволяет сделать выбор между сообщение о

работе и сообщением о неисправности.

4

Если котёл работает, то сообщение о работе можно передать

при помощи сухого контакта (максимум 230 VAC, 1 A) на

зажимах

No

 и

C

 клеммного разъёма.

4

Если котёл переходит в режим блокировки, то сообщение о

неисправности можно передать при помощи сухого контакта

(максимум 230 VAC, 1 A) на зажимах

Nc

 и

C

 клеммного

разъёма.

4

Внешний 3-ходовой клапан (230 VAC, 1 A) можно

использовать для подключения водонагревателя косвенного

нагрева. Использовать свободный разъём. Состояние покоя

3-ходового клапана можно задать при помощи параметра

p34

. Подключить 3-ходовой клапан следующим образом :

-

Nc

= Центральное отопление

-

No

= Горячая санитарно-техническая вода

-

C

= Фаза

n

Подключение контакта Вкл./Выкл. (Enable)

На разъёмы

CH

 и

DHW

 можно подключить сигнал 10-230 V для

включения или выключения нагрева воды для отопления или

ГВС.

ОПАСНОСТЬ

Если электрическое питание котла отключено, то на

разъёмы

CH

 и

DHW

 всё равно подаётся постоянное

напряжение.

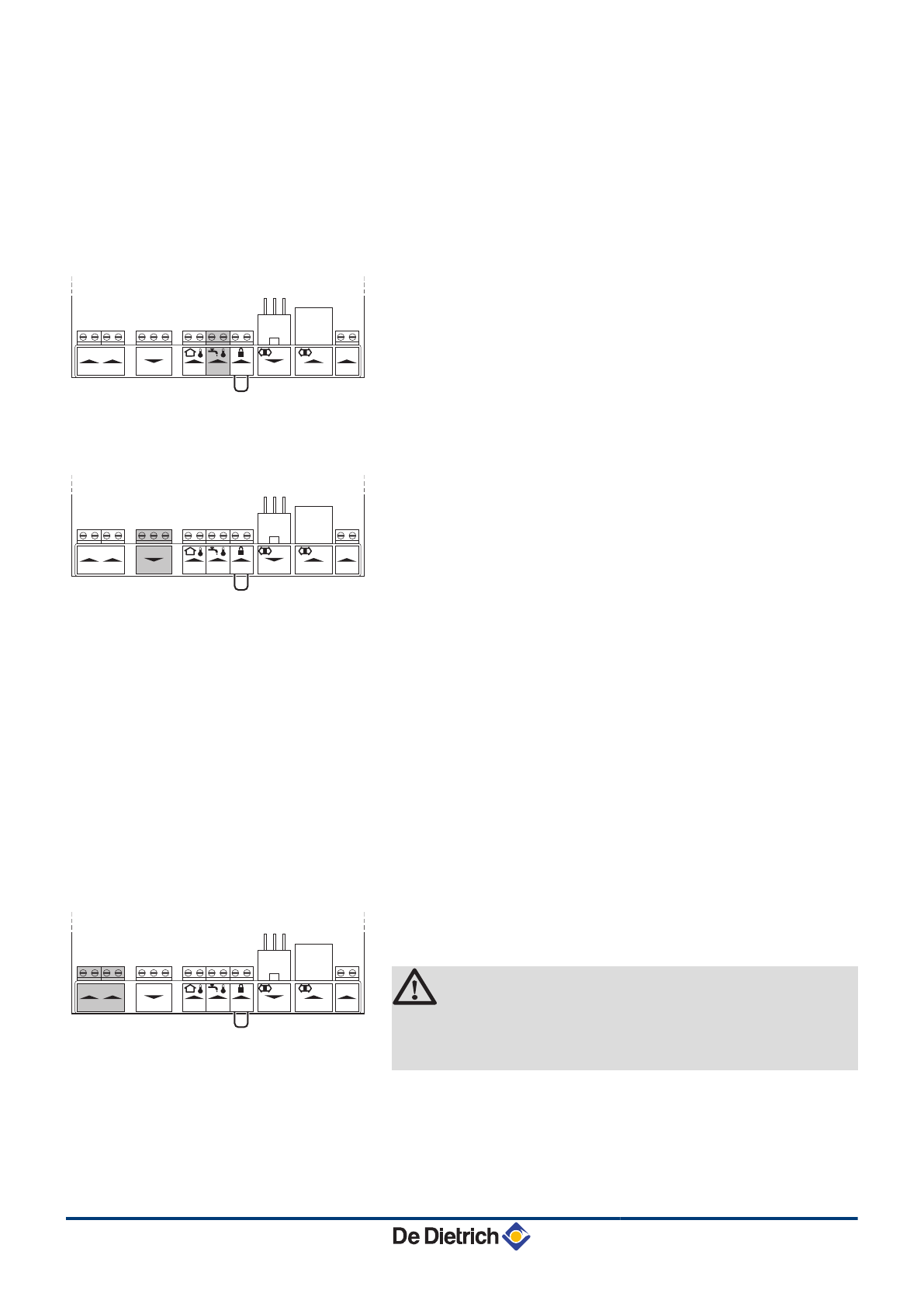

R000452-A

1

2

3

4

5

6

3

4

1

2

1

2

1

2

3

On/off

OT

Enable

+

-

+

-

CH

DHW

Status

Nc C No

Tout Tdhw BL

SCU

BUS

BUS

HMI

R000453-A

1

2

3

4

5

6

3

4

1

2

1

2

1

2

3

On/off

OT

Enable

+

-

+

-

CH

DHW

Status

Nc C No

Tout Tdhw BL

SCU

BUS

BUS

HMI

R000454-A

1

2

3

4

5

6

3

4

1

2

1

2

1

2

3

On/off

OT

Enable

+

-

+

-

CH

DHW

Status

Nc C No

Tout Tdhw BL

SCU

BUS

BUS

HMI
