Если объем воды более 100 литров или если статическая высота

системы превышает 5 метров, то должен быть установлен

дополнительный расширительный бак. См. таблицу ниже для

определения необходимого расширительного бака для

установки.

Таблица действительна для следующих условий :

4

Предохранительный клапан 3 бар

4

Средняя температура воды : 70 °C

Температура подающей линии : 80 °C

Температура обратной линии : 60 °C

4

Давление заполнения системы отопления меньше или равно

начальному давлению в расширительном баке

Начальное давление
расширительного бака

Объем расширительного бака в зависимости от объема установки (в литрах)
100

125

150

175

200

250

300

> 300

0.5 бар (*2 MPа)

4,8

6,0

7,2

8,4

9,6

12,0

14,4

Объем установки x 0,048

1 бар (*2 MPа)

8,0

(1)

10,0

12,0

14,0

16,0

20,0

24,0

Объем установки x 0,080

1.5 бар (*2 MPа)

13,3

16,6

20,0

23,3

26,6

33,3

39,9

Объем установкиx 0,133

(1) Заводская конфигурация

4.5.6.

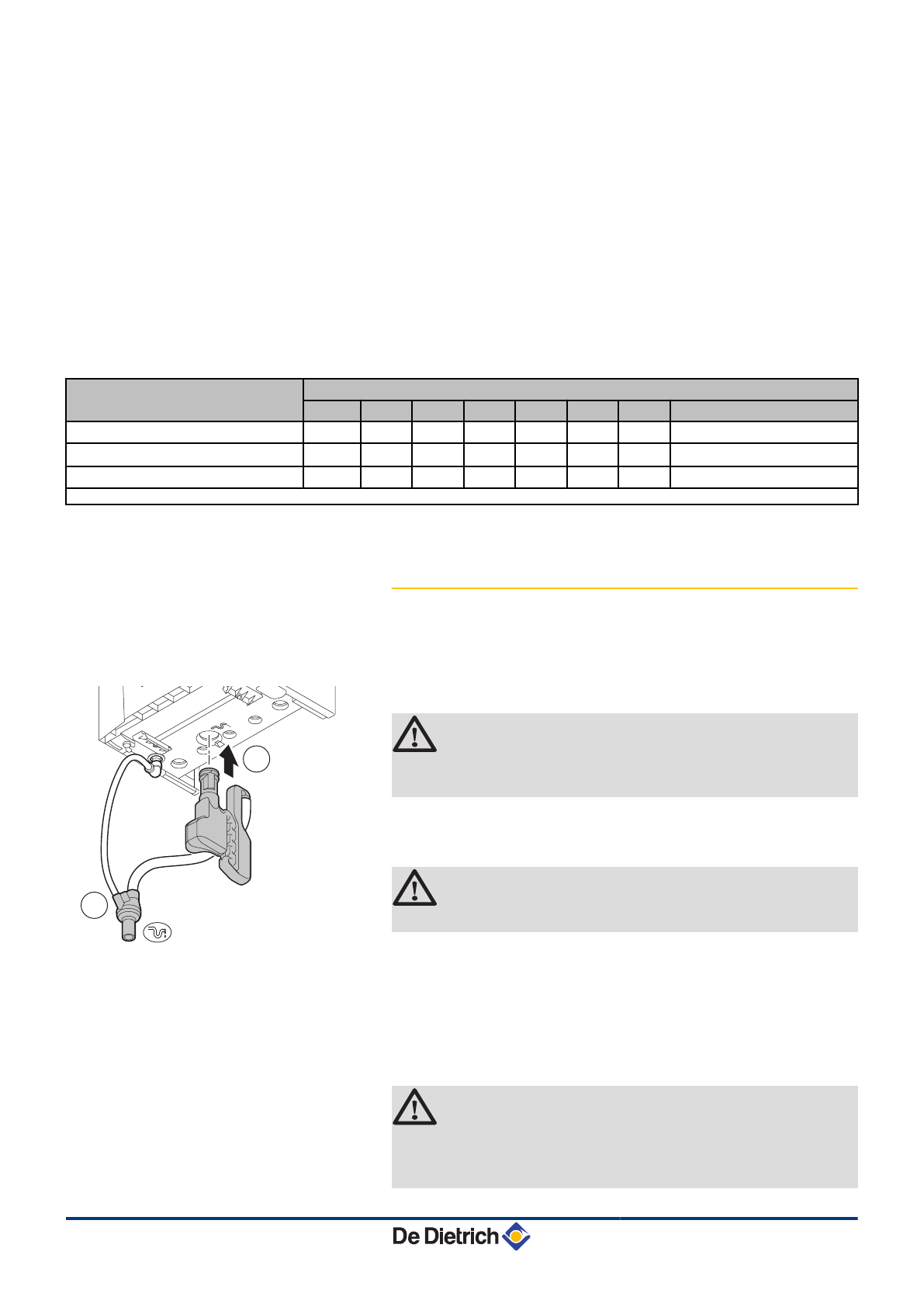

Подсоединение трубопровода отвода
конденсата

Сифон входит в комплект заводской поставки котла (С гибким

отводящим шлангом). Установить эти детали под котлом. Для

этого выполнить следующие операции :
1. Заполнить сифон водой до отметки.

ВНИМАНИЕ

Перед запуском котла заполнить сифон водой, чтобы

предотвратить выход дымовых газов в помещение.

2. Сильно вставить сифон в соответствующее отверстие

j

под котлом. При установке сифона должен быть слышен

щелчок.

ВНИМАНИЕ

Проверить, что сифон хорошо закреплён на котле.

3. Установить пластиковый трубопровод отвода конденсата

диаметром Ø 32 mm или более, ведущий в канализацию.

4. Закрепить сливной коллектор.
5. Подсоединить к нему гибкие отводящие шланги сифона

j

и предохранительного клапана

ê

.

6. Установить уловитель запахов или сифон на сливном

трубопроводе.

ВНИМАНИЕ

Не выполнять неразъемных соединений ввиду

операций по техническому обслуживанию для

сифона.
