ПРЕДУПРЕЖДЕНИЕ
4
Закрепить оборудование на крепкой
перегородке, способной выдержать вес
оборудования с водой и обвязкой.
4
Не устанавливать оборудование над источником
тепла или плитой.
4
На котёл не должны попадать прямые или
рассеянные солнечные лучи.
4
Запрещено складировать, даже временно,
воспламеняющиеся вещества и материалы в
котельной или рядом с котлом.
ВНИМАНИЕ
4
Котел должен быть установлен в помещении,
защищенном от замораживания.
4
Электрическое подключение с заземлением
должно находиться рядом с котлом.
4
Для отвода конденсата предусмотреть рядом с
котлом подсоединение к канализации.
4.2.3.
Вентиляция
(1)
Расстояние между передней частью котла и
внутренней перегородкой ящика.

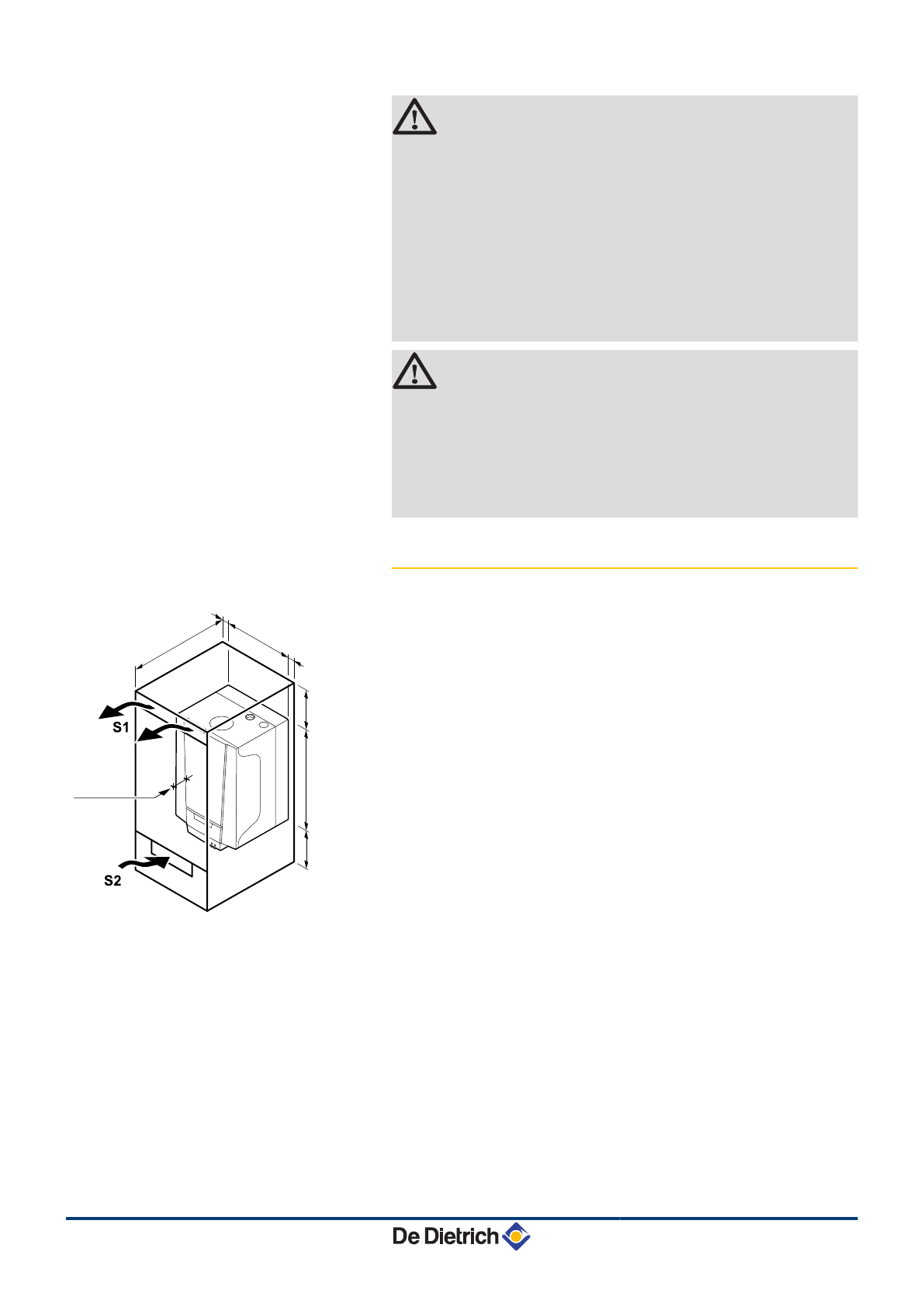

Если котел установлен в закрытом ящике, то соблюдать
минимальные расстояния, приведенные на рисунке напротив.
Также предусмотреть отверстия для предотвращения
следующих опасных ситуаций :
4
Скопление газа
4
Нагревание ящика
Минимальная площадь отверстий :
S1
+
S2
= 150 см
2
R000421-A
368
5
5
≥ 2
50
≥ 2
50
554
≥ 4
64
≥ 100
(1)
PMC-M 24 PMC-M 24/28 MI PMC-M 30/35 MI PMC-M 34/39 MI
4. Установка
040613 - 7602057-04
17
Содержание
- 3 Содержание
- 8 Введение; Используемые символы; Ответственность производителя
- 10 Сертификаты; Дополнительные указания
- 11 Правила техники безопасности; Рекомендации
- 13 Общее описание; Основные компоненты
- 14 Регулировка температуры воды
- 15 Циркуляционный насос
- 16 Технические характеристики
- 18 Установка; Нормы и правила для установки; Выбор места для установки; Идентификационная табличка
- 19 Вентиляция
- 20 Основные размеры
- 21 Установка котла; Гидравлическое подключение
- 22 Промывка установки; Расход воды
- 23 Подключение расширительного бака
- 25 Автоматический воздухоотводчик; Подключение газа
- 26 Подсоединения дымохода; Классификация
- 29 Электрические подключения; Панель управления
- 31 Подключение PC/Laptop
- 32 Доступ к клеммной колодке; Возможности подключения
- 33 Подключение модулирующего регулятора; Подключение датчика наружной температуры
- 34 Подключение защиты от замораживания
- 36 Вход блокировки; Подключение панели управления
- 37 Электрическая схема; Заполнение установки; Водоподготовка
- 38 Заполнение сифона
- 39 Заполнение установки
- 41 Соединительный блок
- 42 Проверки перед вводом в эксплуатацию; Гидравлический контур
- 43 Ввод котла в эксплуатацию
- 44 Газовые регулировки; Газовый тракт; Перевод на другой тип газа
- 45 Для настройки на пропан
- 46 Проверка сгорания; Вывести котел в режим большой скорости
- 48 Регулировка соотношения воздух/газ
- 50 Вывести котел в режим минимальной мощности; Заключительные работы
- 51 Отображение измеряемых параметров; Состояние и подрежим
- 52 Изменение настроек; Описание параметров
- 57 Выключение котла; Выключение установки
- 59 Общие правила; Стандартные операции по проверке и техническому обслуживанию; Открыть котёл
- 60 Проверка гидравлического давления; Проверка расширительного бака
- 62 Проверка сифона
- 64 Особые операции по техническому обслуживанию; Замена электрода ионизации/розжига
- 65 Замена трехходового клапана
- 66 Замена расширительного бака
- 67 Повторная сборка котла
- 69 В случае неисправности; Коды неисправностей; Блокировка и выключение; Блокировка
- 78 Запасные части; Общие сведения
- 79 Краткая инструкция по эксплуатации
