6
Техническое обслуживание и чистка оборудования
Logano S121-2 - Оставляем за собой право на изменения!
30
B
Выньте штекер провода вентилятора (
Æ
рис. 29,
[2]) из розетки (
Æ
рис. 29, [1]).
B
Отсоедините держатель провода (
Æ
рис. 29, [8])
на смотровом люке.
B
Отверните барашковые гайки (
Æ
рис. 29, [7]) и
снимите защитный козырёк (
Æ
рис. 29, [4]).
B
Выньте вентилятор из корпуса.

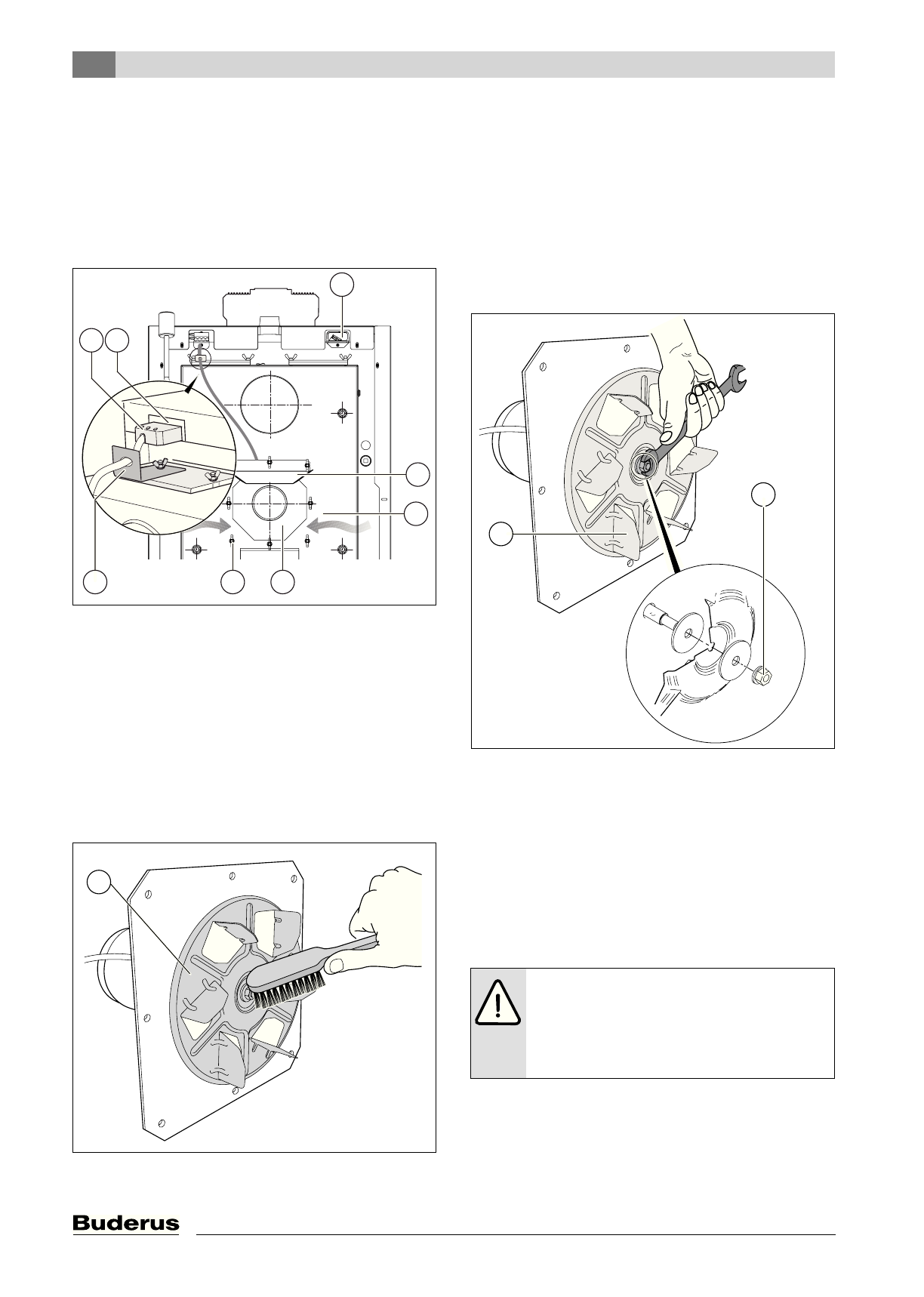

Рис 29 Монтаж вытяжного вентилятора
1
Розетка (4-контактная)
2
Штекер провода вентилятора
3
Держатель провода внешних подключений
4
Защитный козырёк
5
Коллектор дымовых газов
6
Вентилятор дымовых газов
7
Барашковая гайка
8
Держатель провода вентилятора
B
Осторожно очистите мягкой проволочной
щёткой крыльчатку вентилятора (
Æ
рис. 30, [1])
от золы и нагара.
Рис 30 Чистка крыльчатки вентилятора
1
Крыльчатка
B
Проверьте повреждения уплотнительного
шнура вентилятора. Повреждённое уплотнение
нужно заменить.
B
Проверьте повреждения крыльчатки вентилятора.
Замените повреждённую или погнутую крыльчатку.
B
Проверьте посадку крыльчатки (
Æ
рис. 31, [2]) и
при необходимости подтяните центральную
гайку (
Æ
рис. 31, [1]) 10-миллиметровым
гаечным ключом (
левая резьба
). Центральная
гайка затягивается вращением влево.
Рис 31 Проверка посадки крыльчатки
вентилятора
1
Центральная гайка (
левая резьба
)
2
Крыльчатка
B
Смонтируйте вентилятор и защитный козырёк
на задней стенке коллектора дымовых газов.
B
Затяните барашковые гайки.
B
Вставьте штекер и закрепите держатель провода.
6.2
Удаление отложений смолы
Лёгкие отложения в загрузочной камере не
оказывают влияние на мощность котла. Здесь не
происходит теплопередача (нет огня). Отложения
смолы в топочной камере, коллекторе дымовых
газов и на растопочной заслонке нужно удалять
насколько возможно.
6 720 647 613-20.1T
6
7
1
8
5
2
3
4
1
6 720 615 101-33 1RS
ОПАСНО:
угроза получения травм из-
за высокой температуры котла!
B
Дайте котлу остыть.
B
Удаляйте отложения смолы со
стенок, заслонок, воздуховодов и др.
2
1
6 720 647 613-19.1T
