3
Монтаж
Logano S121-2 - Оставляем за собой право на изменения!
19
B
Смонтируйте подключение к дымовой трубе со
смотровым люком.
B
Закрепите на котле соединительный участок
отвода дымовых газов.
B
Проложите соединительный участок с наклоном
кратчайшим путём к дымовой трубе. Старайтесь
не применять повороты, прежде всего с углом 90°.
B
Крепите соединительные участки винтами или
заклёпками и при необходимости
устанавливайте подпорки.

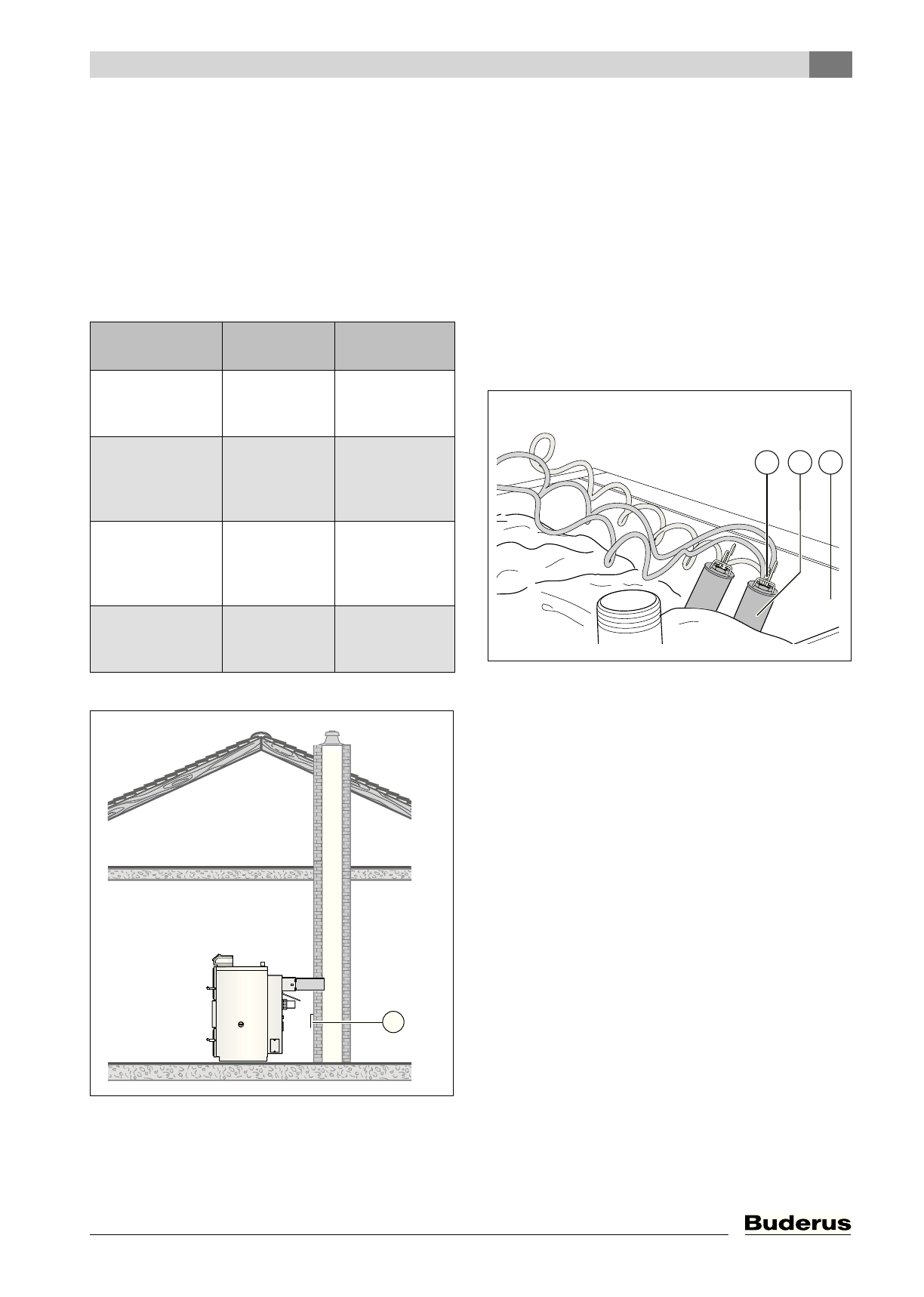

Рис 16 Расположение регулятора подачи
дополнительного воздуха
1
Оптимальное положение: регулятор подачи
дополнительного воздуха в стенке дымовой трубы
3.8
Монтаж датчиков температуры на
верхней стороне котла
B
Распределите датчики температуры по
имеющимся погружным гильзам (максимум три
датчика на гильзу):
–
Термометр котловой воды
–
Регулятор температуры котловой воды (TRK)
–
Реле контроля температуры котловой воды (TW)
–
Предохранительный ограничитель
температуры (STB)
B
Вставьте датчики (
Æ
рис. 17, [1]) в погружные
гильзы (
Æ
рис. 17, [2]) на верхней стороне котла
(
Æ
рис. 17, [3]).
Рис 17 Подключенные датчики температуры
1
Датчики температуры
2
Погружная гильза
3
Верхняя сторона котла
B
Вставляйте датчики температуры (
Æ
рис. 18,
[1]) до упора в дно погружной гильзы (
Æ
[2]).
B
Прижмите датчик температуры
компенсационной пружиной (
Æ
рис. 18, [3]) к
стенке гильзы.
B
Не переламывайте капиллярные трубки.
Мощность
котла
Воздушный
канал
Минимальна
я высота
21
Ø
160 мм
Ø
180 мм
Ø
200 мм
мин. 7 м
мин. 5 м
мин. 5 м
26
Ø
160 мм
Ø
180 мм
Ø
200 мм
Ø
220 мм
мин. 8 м
мин. 6 м
мин. 5 м
мин. 5 м
32
Ø
160 мм
Ø
180 мм
Ø
200 мм
Ø
220 мм
мин. 10 м
мин. 8 м
мин. 7 м
мин. 6 м
38
Ø
180 мм
Ø
200 мм
Ø
220 мм
мин. 10 м
мин. 9 м
мин. 6 м
Таб. 9
Рекомендуемая высота дымовой трубы
1
6 720 647 613-03.2T
6 720 647 613-11.2T
3
2
1
