3
Монтаж
Logano S121-2 - Оставляем за собой право на изменения!
14

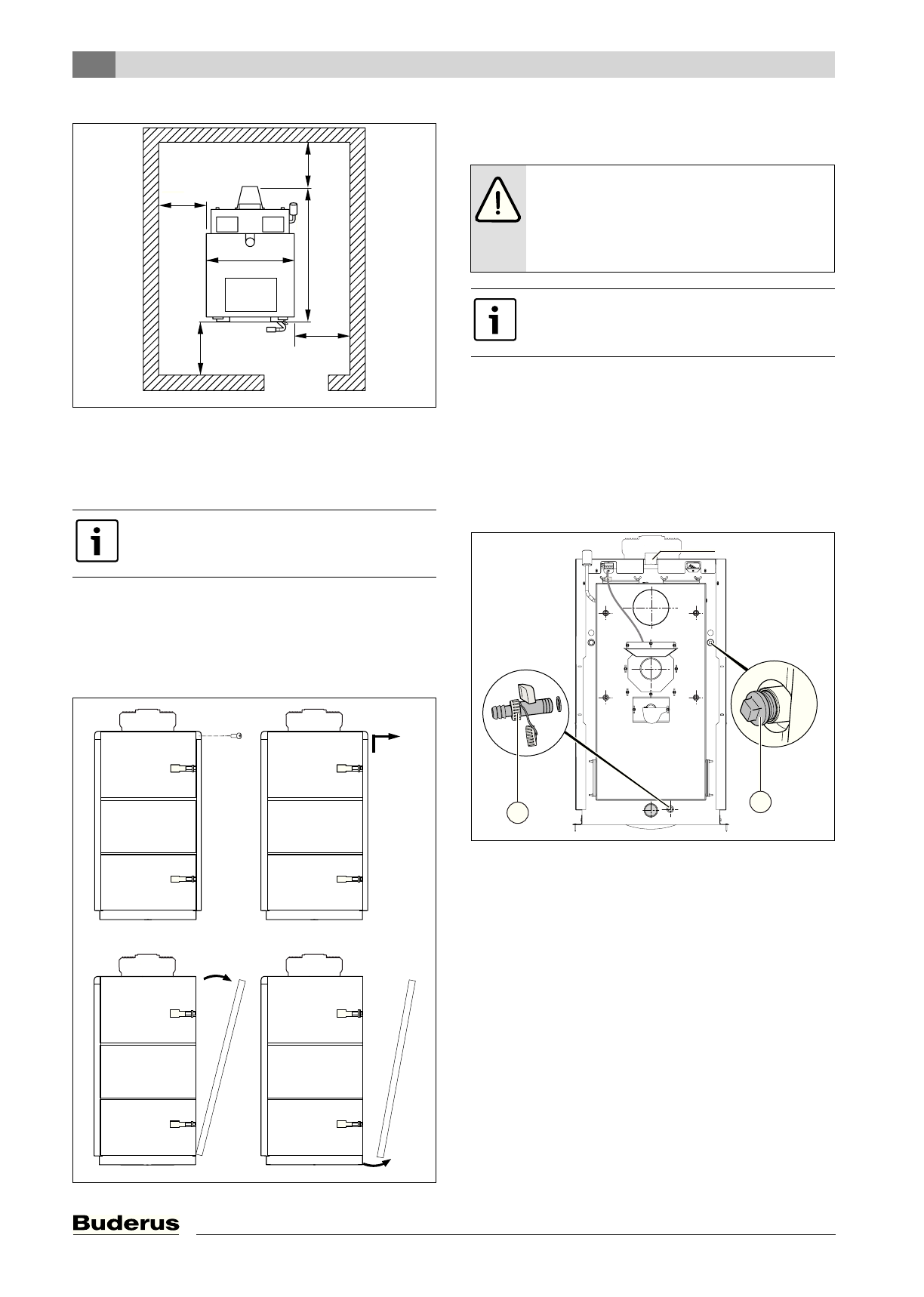

Рис 6
Расстояния от стен в помещении
установки оборудования
3.4
Демонтаж облицовки котла
B
Снимите среднюю переднюю стенку и отставьте
в сторону.
B
Отверните стопорные винты (спереди и сзади)
на боковых стенках.
B
Снимите боковую стенку и отставьте в сторону.
Рис 7
Демонтаж правой боковой стенки
3.5
Выполнение гидравлических
подключений
Подключите трубопроводы следующим образом:
B
Подключите обратную линию к штуцеру RK.
B
Подключите подающую линию к штуцеру VK.
B
Используйте уплотнения при установке
заглушки [2] и сливного крана [1].
B
Заверните кран для заполнения и слива в
резьбовое отверстие EL.
B
Заверните заглушку [2] в резьбовое отверстие MV.
Рис 8
Выполнение гидравлических
подключений
1
Сливной кран
2
Заглушка (дополнительная комплектация)
Облицовку котла нужно установить на
место после завершения монтажных работ.
600
L
1000
B
6 720 647 613-01.1T
1000
400
6 720 647 613-25.1T
1.
2.
3.
4.
ВНИМАНИЕ:
возможно повреждение
оборудования из-за неплотных
соединений!
B
Все трубы до подключения к котлу
следует прокладывать без напряжений.
Котёл должен работать с минимальной
температурой обратной линии
(
Æ
таб. 5, стр. 11).
RK
EL
MV
MV
VK
6 720 647 613-16.1T
1
2
