Монтаж
Logano S121-2 - Оставляем за собой право на изменения!
16
Отверстие для притока свежего воздуха должно
быть свободным, неперекрываемым и иметь
площадь не менее 150 см
2
.
3.7.1
Приточный воздух
Подача воздуха в котёл разделена на две независимые
области: первичного и вторичного воздуха.
B
Отрегулируйте первичный и вторичный воздух в
зависимости от мощности котла.
Регулировка заслонки первичного воздуха
Заслонку первичного воздуха [5] нужно отрегулировать
(открыть) в соответствии с мощностью котла:

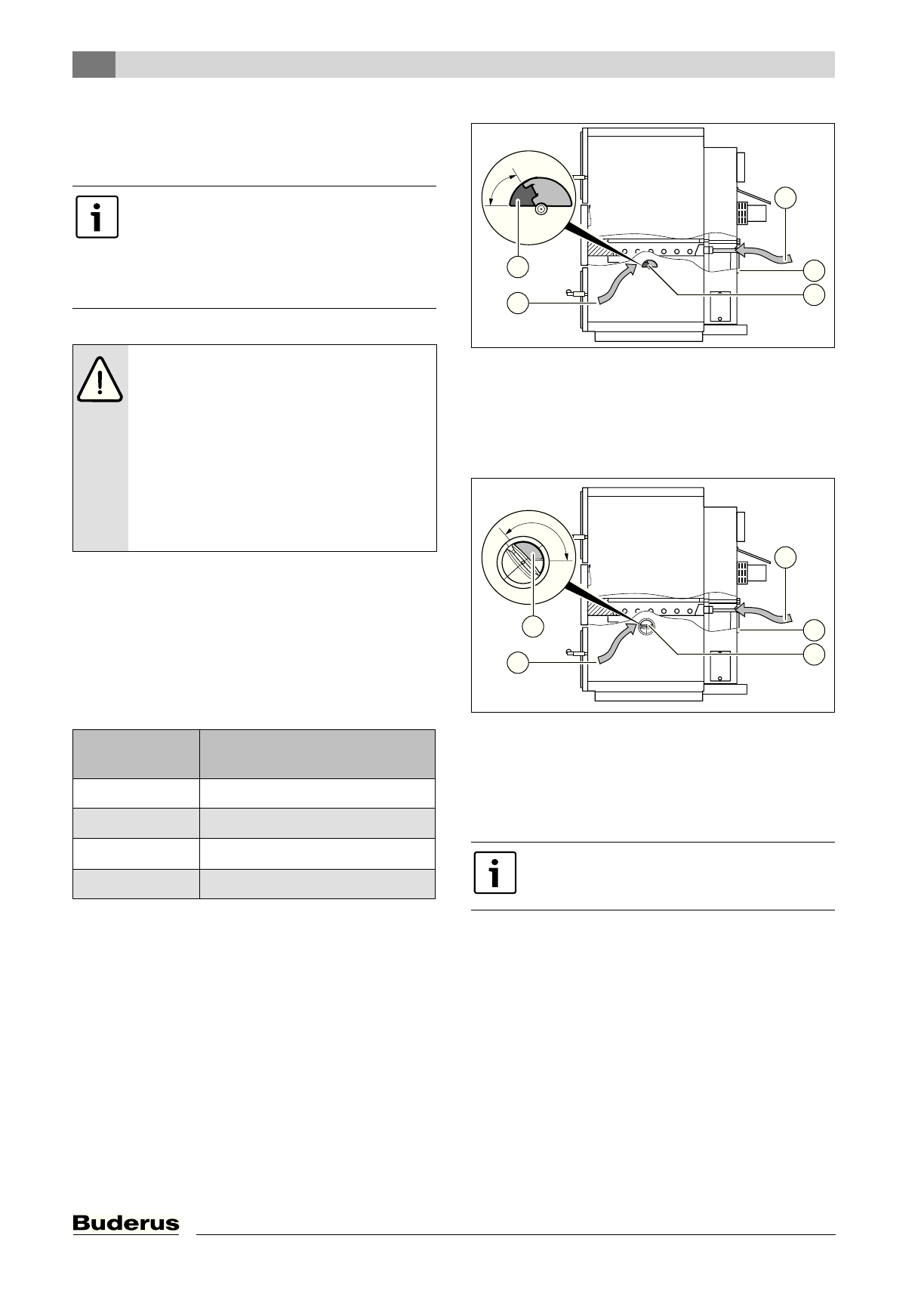

Рис 10 Подача воздуха для горения
1
Угол открытия
2
Первичный воздух
3
Вторичный воздух
4
Заслонка вторичного воздуха
5
Заслонка первичного воздуха
Рис 11 Подача воздуха для горения
1
Угол открытия
2
Первичный воздух
3
Вторичный воздух
4
Заслонка вторичного воздуха
5
Заслонка первичного воздуха
Котёл всасывает воздух, необходимый
для горения, из окружающей среды.
Котёл можно устанавливать и
эксплуатировать только в помещениях
с хорошим постоянным проветриванием
(
Æ
ВНИМАНИЕ:
возможно повреждение
оборудования из-за неправильного
обслуживания!
Неправильно отрегулированная подача
первичного и вторичного воздуха
может привести к перегреву и
повреждению котла.
B
Отрегулируйте заслонку первичного
и вторичного воздуха на
номинальную мощность котла.
Мощность
котла
Угол открытия первичной
заслонки
1)
1) Установите этот угол открытия
21 кВт
48 мм
26 кВт
46,5 мм
32 кВт
полностью открыта
38 кВт
полностью открыта
Таб. 8
Регулировка заслонки первичного
воздуха по мощности котла
Заслонки первичного воздуха могут
быть различными в зависимости от
исполнения котла.
6 720 647 653-03.1T
3
1
5
4
2
6 720 647 653-13.1T
3
1
4
2
5
