3
Монтаж
Logano S121-2 - Оставляем за собой право на изменения!
20
B
Закрепите датчик температуры зажимной
пружиной (
Æ
рис. 18, [4]).

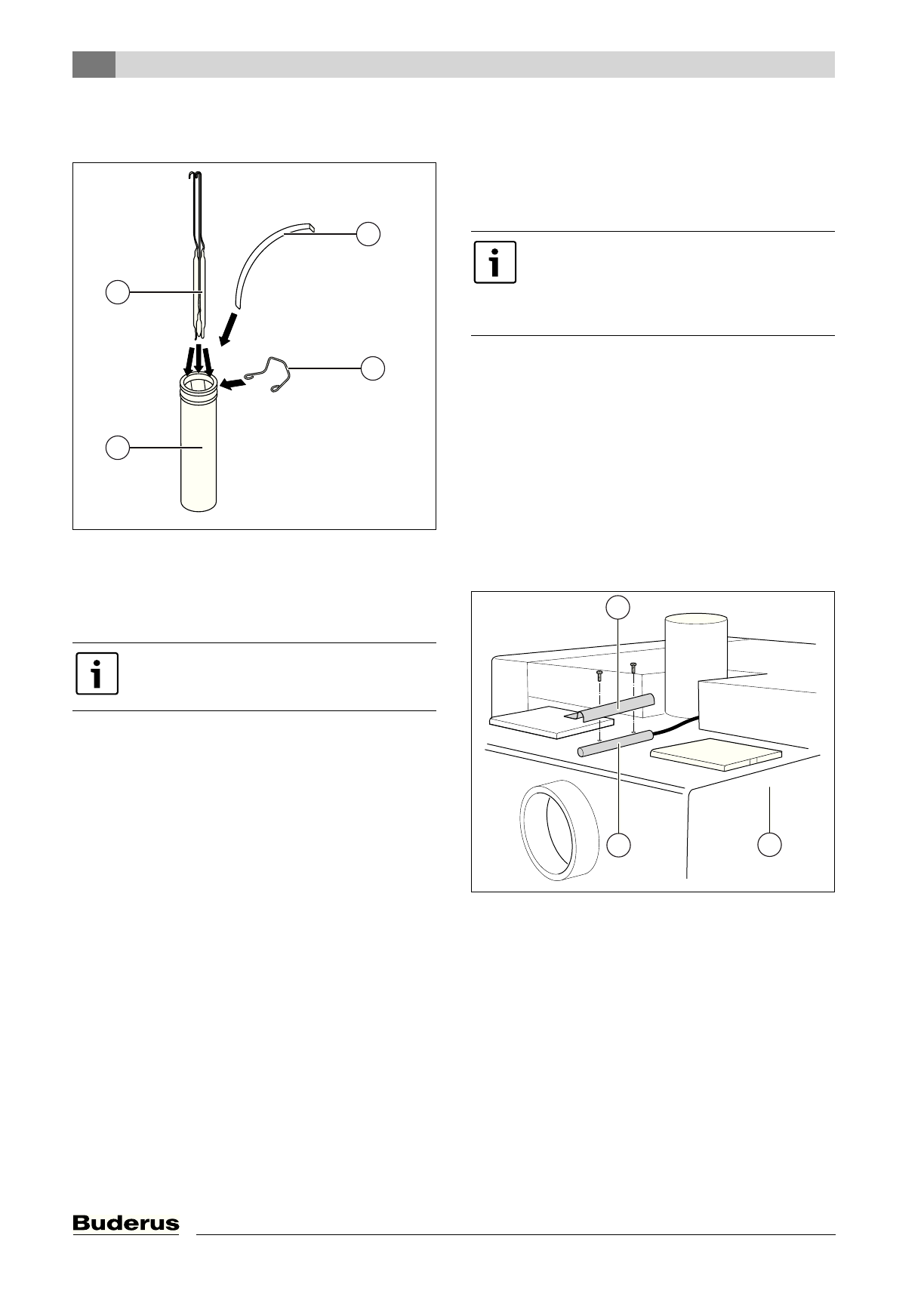

Рис 18 Подключение датчиков температуры
1
Датчики температуры
2
Погружная гильза
3
Компенсационная пружина
4
Зажимная пружина
3.9
Установка датчика температуры
дымовых газов
Датчик температуры дымовых газов
устанавливается на сборном коллекторе дымовых
газов котла.
B
Проведите капиллярные трубки датчика через
кабельный проход в нижней части системы
управления и проложите их по изоляции на
верхней стороне котла до коллектора дымовых
газов.
B
Снимите крепёжную пластину [2] с коллектора
дымовых газов [3].
B
Выровняйте датчик температуры дымовых
газов [1].
B
Прижмите датчик температуры дымовых газов
крепёжной пластиной к коллектору.
B
Закрепите крепёжную пластину на коллекторе.
Рис 19 Установка датчика температуры дымовых
газов
1
Датчик температуры дымовых газов
2
Крепёжная пластина
3
Коллектор дымовых газов
Правильное подключение датчиков
температуры приведено в инструкции
по монтажу системы управления.
4
3
1
2
6 720 647 613-27.1T
Следите за тем, чтобы датчик
температуры дымовых газов плоско и
по всей длине прилегал к коллектору, а
капиллярные трубки датчика не
переламывались на корпусе котла.
6 720 648 117-09.1T
1
3
2
