3
Монтаж
Logano S121-2 - Оставляем за собой право на изменения!
18

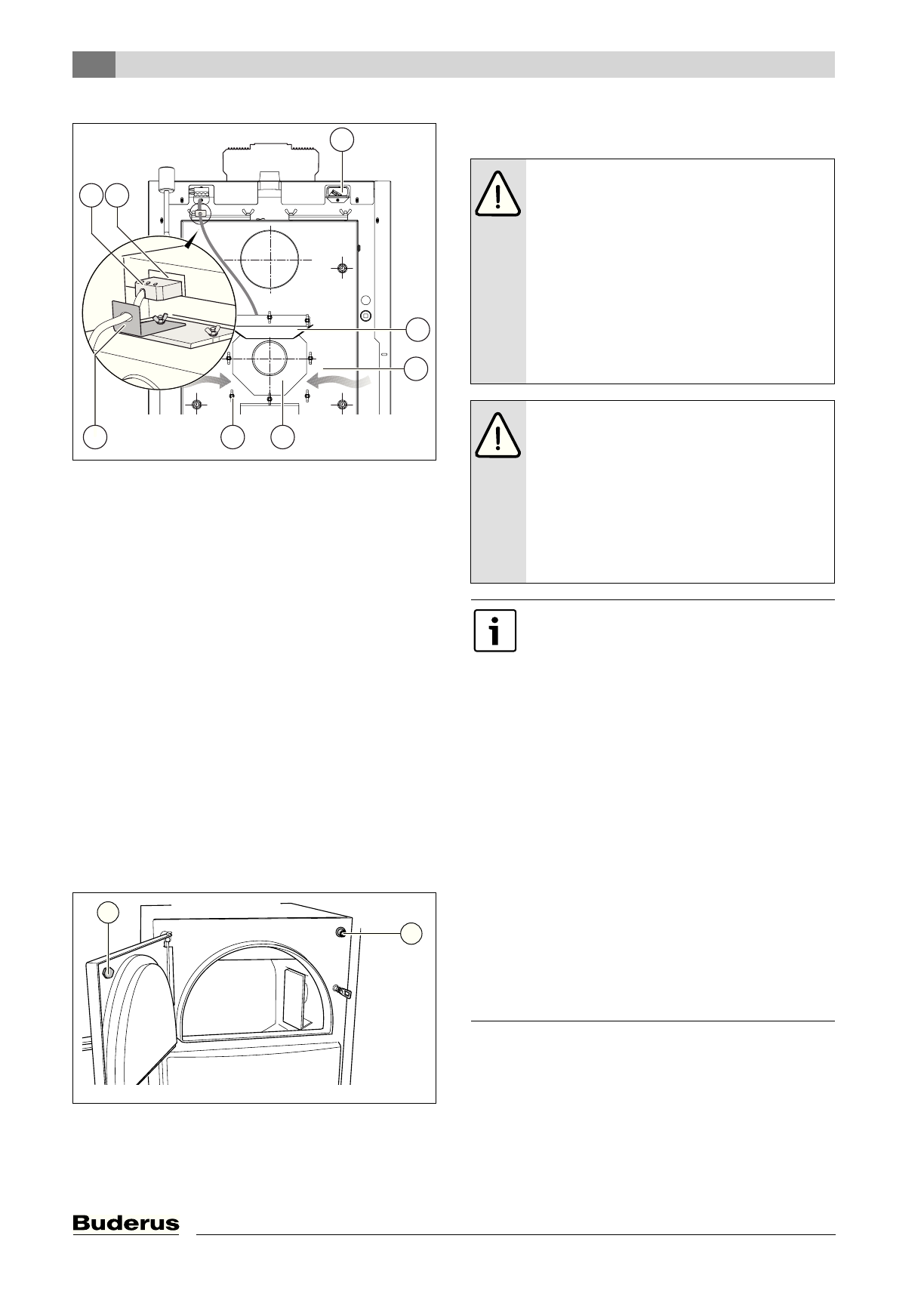

Рис 14 Монтаж вытяжного вентилятора дымовых
газов
1
Розетка (4-контактная)
2
Штекер
3
Держатель провода внешних подключений
4
Защитный козырёк
5
Коллектор дымовых газов
6
Вентилятор дымовых газов
7
Барашковая гайка
8
Держатель провода вентилятора
3.7.3
Контактный выключатель двери
При каждом открывании загрузочной двери [2]
контактный выключатель включает вытяжной
вентилятор, что препятствует выходу горячих
газов в помещение.
Контактный винт [1], установленный на
загрузочной двери напротив контактного
выключателя, уже отрегулирован изготовителем.
Электрическое подключение контактного
выключателя приведено в инструкции по монтажу
системы управления.
Рис 15 Контактный выключатель двери
1
Контактный винт
2
Контактный выключатель
3.7.4
Подключение к системе отвода
дымовых газов
Котёл можно подключать только к
влагонепроницаемой дымовой трубе.
На рис. 16 (
Æ
стр. 19) показано правильное
подключение отвода дымовых газов с регулятором
подачи дополнительного воздуха.
Для отвода дымовых газов выполняйте следующее:
B
Смонтируйте регулятор подачи
дополнительного воздуха.
6 720 647 613-20.1T
6
7
1
8
5
2
3
4
6 720 647 613-26.1T
2
1
ОПАСНО:
угроза для жизни из-за
неправильного подключения к системе
отвода дымовых газов!
При неправильном подсоединении
котла к дымовой трубе возможен
выход горячих дымовых газов в
помещение, где установлен котел.
B
Расчёт дымовой трубы и подключение
к системе отвода дымовых газов
должен выполнять только
квалифицированный персонал.
ВНИМАНИЕ:
возможно повреждение
оборудования из-за недостаточного
напора в системе отвода дымовых газов!
B
Обеспечьте необходимый напор,
указанный в технических
характеристиках.
B
Для ограничения максимального напора
установите ограничитель тяги/регулятор
подачи дополнительного воздуха.
Достаточный напор в системе отвода
дымовых газов является основным
условием правильной работы
отопительного котла. Он существенно
влияет на производительность и
экономичность котла. Поэтому при
подключении котла к системе отвода
дымовых газов соблюдайте следующее:
B
Подключайте котёл в соответствии с
местными правилами строительного
надзора и по согласованию с
разрешительными органами.
B
Подключайте котёл только к системе
отвода дымовых газов с необходимым
напором (
Æ
B
Для расчёта дымовых труб
используйте весовой поток дымовых
газов при номинальной общей
теплопроизводительности
(эффективная высота дымовой
трубы отсчитывается от места входа
дымовых газов в дымовую трубу).
