3
Монтаж
Logano S121-2 - Оставляем за собой право на изменения!
15
3.6
Подключение предохранительного
теплообменника
Котёл оборудован предохранительным
теплообменником (охлаждающим контуром).
Правильное подключение показано на рис. 9.
Термическая защита обеспечивает с
предохранительным теплообменником надёжный
отвод избыточного тепла без дополнительной
энергии. Таким образом котёл защищён от перегрева.
Термическая защита должна подключаться к
общественной водопроводной сети. Давление
охлаждающей воды на устройстве защиты должно
составлять не менее 2,0 бар (максимум 6,0 бар).
Расход воды должен быть не менее 11 л/мин. На
подаче и сливе охлаждающей воды нельзя
устанавливать запорную арматуру. Кроме того, слив
охлаждающей воды должен быть хорошо виден.
B
Соедините предохранительный теплообменник
согласно гидравлической схеме с устройством
термической защиты (дополнительное
оборудование).

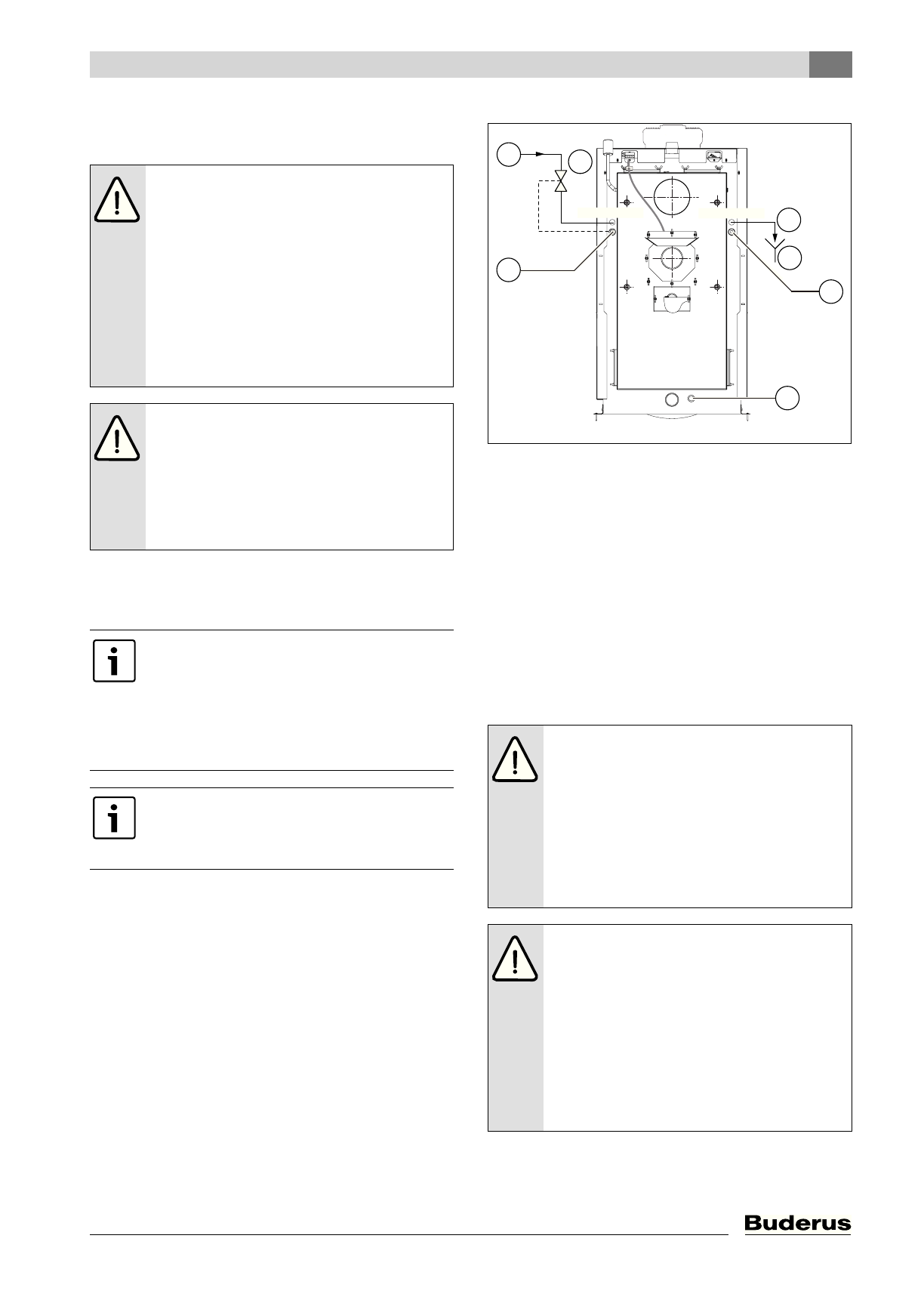

Рис 9
Подключение предохранительного
теплообменника
1
Слив
2
Место замера температуры для термической защиты
3
Устройство термической защиты (дополнительное
оборудование)
4
Вход охлаждающей воды
5
Выход охлаждающей воды
6
Слив
B
Установите фильтр перед термостатическим
клапаном на подающей линии охлаждающей воды.
3.7
Приточный воздух и подключение к
системе отвода отработанных газов
Помещение, где устанавливается котёл, должно
иметь минимум одну наружную стену, чтобы
обеспечить прямую подачу воздуха для горения.
ОПАСНО:
возможно получение травм
и/или повреждение оборудования из-за
перегрева!
B
Эксплуатируйте котёл только с
работоспособной термической защитой.
B
Обеспечьте достаточный для
требуемого давления проток
охлаждающей воды в системе
термической защиты.
B
Объясните заказчику принцип
действия термической защиты.
ОПАСНО:
Угроза здоровью вследствие
загрязнения питьевой воды!
B
Соблюдайте национальные нормы и
правила для предотвращения
загрязнения питьевой воды (например,
водой из отопительных систем).
B
Выполняйте нормы EN 1717.
Подающую и обратную линии
предохранительного теплообменника
можно подключать как слева, так и
справа. На рисунке показано
подключение подающей линии на левой
стороне котла. Необходимо обеспечить
слив охлаждающей воды (
Æ
рис. 9, [6]).
Термическая защита должна
устанавливаться между подачей
охлаждающей воды и входом в
теплообменник (охлаждающий змеевик).
ОПАСНО:
угроза для жизни из-за
недостатка кислорода в помещении,
где установлен камин!
B
Обеспечьте достаточное
поступление свежего воздуха через
отверстия в наружной стене.
B
Предупредите обслуживающий
персонал о том, чтобы эти отверстия
всегда оставались открытыми.
ОСТОРОЖНО:
возможно повреждение
оборудования агрессивными
веществами в приточном воздухе!
Присутствие в воздухе
галогенсодерожащих углеводородов,
соединений хлора и фтора ведёт при
сгорании к интенсивной коррозии котла.
B
Не допускайте эксплуатацию с
приточным воздухом, содержащим
агрессивные вещества.
MV
MV
3
4
5
6
6 720 647 613-18.1T
RL/VL-SWT
VL/RL-SWT
1
2
2
