Технические характеристики прибора
Logamax U032-24 К – 6 720 800 123 (2013/02)
7
2.8

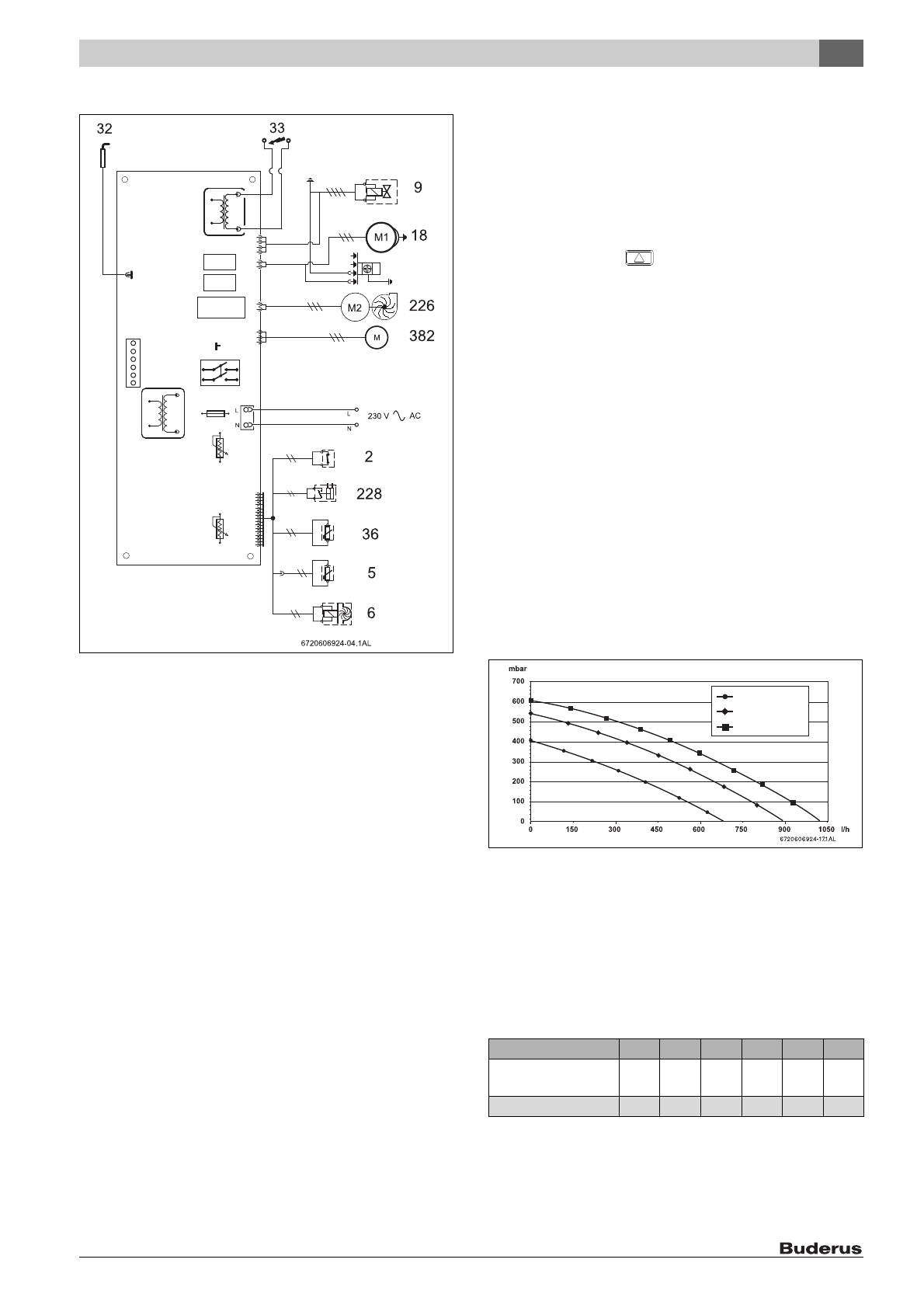

Электрическое оснащение прибора
Рис. 4
[2]
контрольный ограничитель температуры
[5]
датчик температуры горячей воды (NTC)
[6]
датчик Протока воды
[9]
газовая арматура
[18] циркуляционный насос
[32] ионизационный контроль пламени
[33] запальный электрод
[36] датчик температуры в трубопроводе подачи воды
[226] дымосос
[228] дифференциальное реле давления
[382] приводной электродвигатель 3-х ходового клапана
2.9
Функции прибора
2.9.1 Отопление
Если регулятор отопления настроен на режим подачи тепла:
• включается циркуляционный насос (18).
• открывается газовая арматура (9).
• открывается 3-ходовой клапан (84) на обратном трубопроводе
отопления (47)
При открытии газового вентиля (9) блок управления включает
розжиг:
• На обоих запальных электродах (33) возникает высоковольтная
искра зажигания, которая поджигает газо-воздушную смесь
• Ионизационный электрод несет функцию контроля пламени
Аварийная остановка прибора при превышении контрольного
времени розжига (горелки)
Если в течение контрольного времени (10 сек.) пламя не возникает,
то автоматически производится вторая попытка розжига. Если же и
вторая попытка оказывается неудачной, происходит
автоматическое аварийное отключение прибора.
Аварийное отключение при превышении температуры воды в
подающем трубопроводе
Блок управления фиксирует температуру воды в подающем
трубопроводе по сопротивлению датчика NTC (36) в трубопроводе
подачи. При слишком высокой температуре воды контрольный
ограничитель температуры подаёт сигнал к автоматическому
аварийному отключению прибора.
Чтобы снова запустить прибор после автоматического аварийного
отключения, необходимо:
▶ нажать кнопку сброса
.
2.9.2 Горячая вода
При потреблении горячей воды датчик протока воды подаёт сигнал
на блок управления.
Вследствие этого происходит:
• розжиг горелки,
• включение насоса (18),
• перекрытие 3-х ходовым клапаном (84) трубопровода контура
отопления
Блок управления фиксирует температуру горячей воды на основе
данных датчика горячей воды NTC (5) и регулирует мощность
горелок в зависимости от заданной программы.
2.9.3 Насос
Если к прибору не подключён комнатный термостат Будерус, насос
приходит в действие, после того как прибору задан режим
отопления.
При наличии комнатного термостата Будерус насос включается,
если:
• прибор находится в режиме работы, а температура в помещении
ниже выбранной и установленной на термостате.
Рис. 5 Характеристика работы насоса
2.10 Расширительный бак
Для компенсации повышения давления в приборе из-за
термического расширения воды в процессе эксплуатации прибор
оснащен расширительным баком емкостью 6 л с предварительным
давлением 0,75 бар.
Предварительное давление в расширительном баке должно
соответствовать максимальному объему воды в отопительной
системе, нагретой до 90 °C.
Чтобы увеличить объём заполнения:
▶ Открыть вентиль для наполнения азотом (26) и снизить исходное
давление до 0,5 бар.
Предварительное
давление (бар)
0,5
0,6
0,7
0,8
0,9
1,0
Объём воды (л)
150
143
135
127
119
111
Таб. 5
частота
вращения
I
частота
вращения
II
частота
вращения
III
