2
Технические характеристики прибора
Logamax U032-24 К – 6 720 800 123 (2013/02)
6
2.7

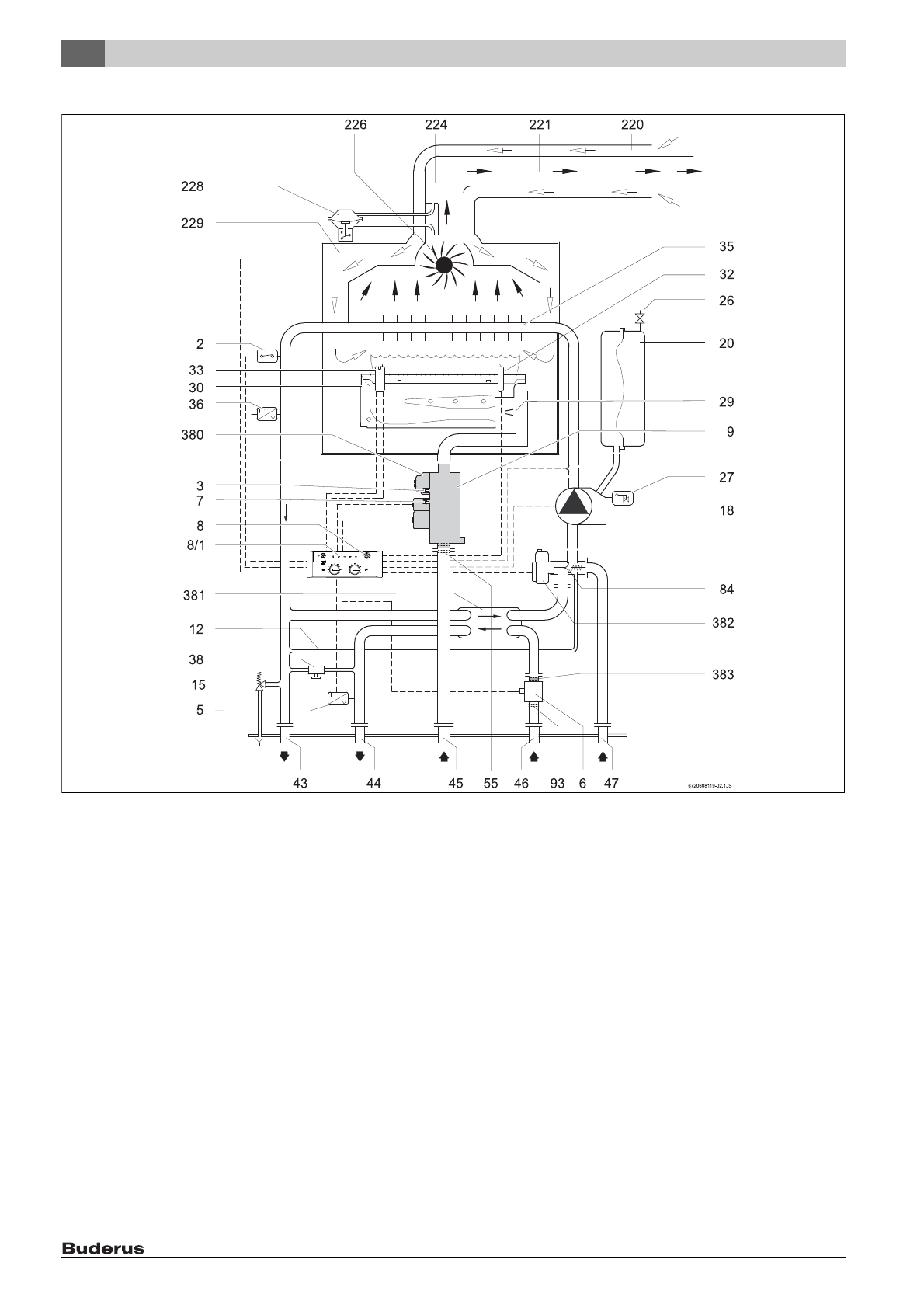

Конструкция котла
Рис. 3
[2]
контрольный ограничитель температуры
[3]
патрубок для измерения давления (перед форсункой)
[5]
датчик температуры горячей воды (NTC)
[6]
датчик протока воды
[7]
патрубок для измерения давления газа
[8]
манометр
[8/1]
индикатор для отображения температуры
[9]
газовая арматура
[12]
байпас
[15]
предохранительный клапан
[18]
циркуляционный насос
[20]
расширительный бак
[26]
вентиль для наполнения азотом
[27]
автоматический воздушный клапан
[29]
форсунка
[30]
горелка
[32]
ионизационный контроль пламени
[33]
запальный электрод
[36]
датчик температуры в трубопроводе подачи воды
[38]
кран подпитки
[43]
подающий трубопровод отопления
[44]
горячая вода
[45]
газ
[46]
холодная вода
[47]
обратная линия отопительного контура отопительной
системы
[55]
фильтр
[84]
3-х ходовой клапан
[93]
регулятор расхода воды с фильтром для воды
[220]
ветрозащита
[221]
коаксиальная труба: дымовые газы/воздух для горения
[224]
датчик перепада давления
[226]
вентилятор
[228]
дифференциальное реле давления
[229]
камера сгорания
[380]
регулировочный винт настройки на максимальную подачу
газа
[381]
пластинчатый теплообменник
[382]
приводной электродвигатель 3-х ходового клапана
[383]
ограничитель расходуемой воды
