4
Монтаж
Logamax U032-24 К – 6 720 800 123 (2013/02)
10
4.3
Расположение прибора в помещении. Допустимые
расстояния
При выборе места для монтирования прибора необходимо
соблюдать следующие условия:
▶ расстояние от всех выступающих частей поверхности (шланги,
трубы, выступы стены и т.п.) до прибора должно быть
максимальным.
▶ необходимо обеспечить доступ к месту проведения монтажных и
профилактических работ; для этого необходимо учитывать
установленные минимальные расстояния от прибора до мебели и
проч. См. 6.

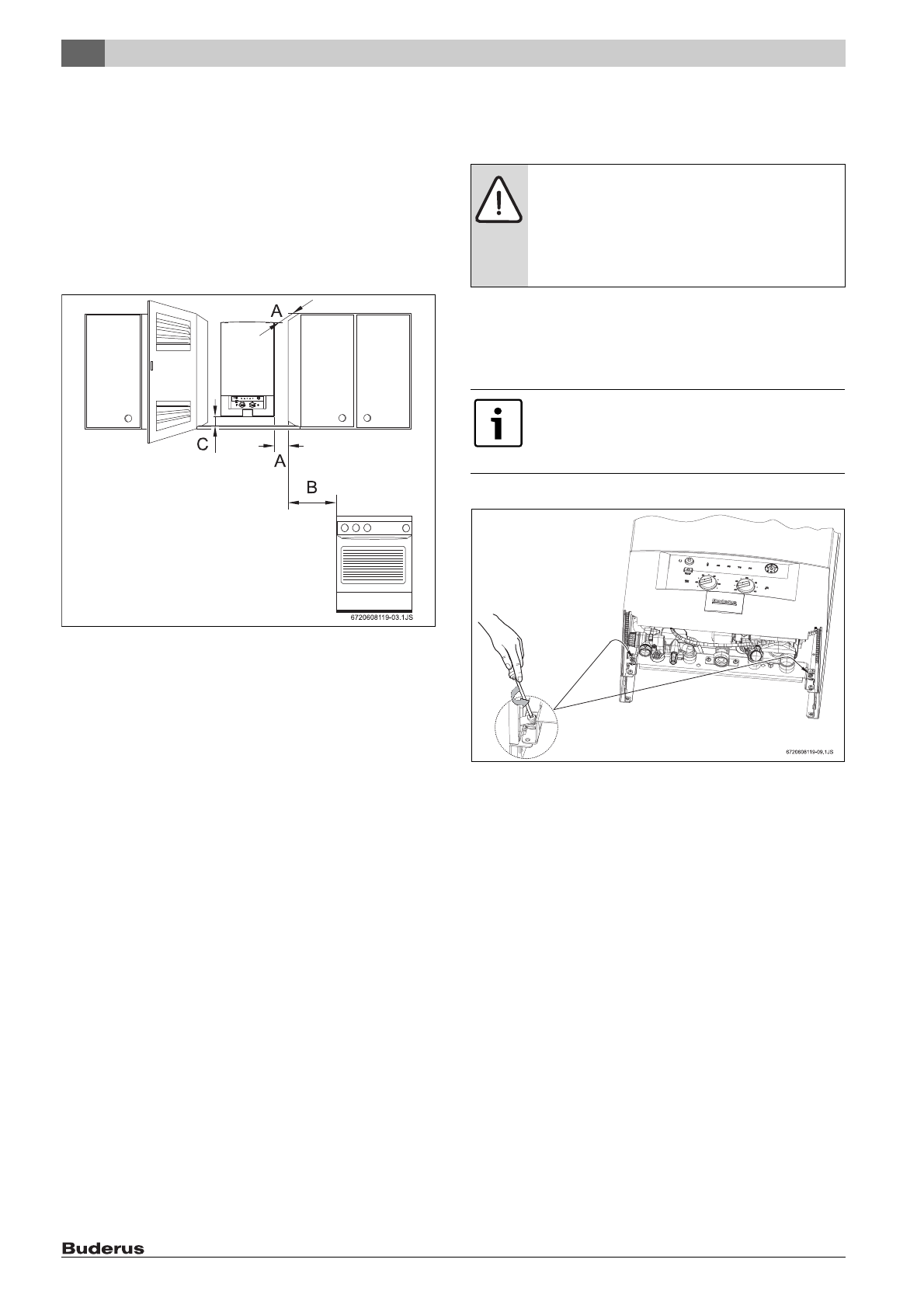

Рис. 6 Минимальные расстояния.
[A]
спереди
≥
0,5 cm, сбоку
≥
1 cm
[B]
≥
40 cm
[C]
≥
2 cm
4.4
Установка монтажной присоединительной платы и
подвесной шины
▶ Закрепить монтажный шаблон в выбранном месте (см. главу 4.3).
▶ Наметить, а затем просверлить отверстия для крепления
подвесной шины и монтажной присоединительной панели.
▶ Сделать в стене отверстие для трубопровода, отводящего
дымовые газы.
▶ Снять монтажный шаблон.
▶ С помощью дюбелей и винтов, входящих в комплект поставки,
прикрепить к стене подвесную шину. Винты не прикручивать до
конца.
▶ С помощью дюбелей и винтов, входящих в комплект поставки,
прикрепить к стене монтажную присоединительную панель.
Винты не прикручивать до конца.
▶ Проверить правильность системы отопления подвесной шины и
монтажной присоединительной панели, при необходимости,
откорректировать их положение и до упора закрутить винты.
4.5
Прокладка трубопроводов
▶ Подающие трубопроводы и арматуру смонтировать так, чтобы
давлением в сети был обеспечен достаточный расход в каждой
точке отбора.
▶ Для слива и наполнения системы отопления водой следует
установить в самом низком месте краны для наполнения водой и
слива.
▶ Размеры трубопроводов подачи газа должны быть рассчитаны
таким образом, чтобы можно было гарантировать нормальную
работу всех подключённых устройств.
▶ Трубопроводы следует присоединять без внутренних
напряжений.
4.6
Монтаж прибора
▶ Распаковать прибор; при этом соблюдать указания на упаковке.
▶ Проверить содержимое упаковки на наличие всех деталей.
▶ Удалить заглушки из всех патрубков для подключения газа и воды.
Снять кожух
▶ Отвинтить винты.
Рис. 7 Расположение винтов
BHИMAHИE:
Возможны повреждения из-за загрязнений в
трубопроводе!
▶ Для устранения загрязнений, необходимо
промыть водой трубопроводную сеть проточной
водой так, чтобы осадка не осталось.
Во избежание удара током кожух закреплён с
помощью двух винтов. Тем самым предотвращается
возможность его непреднамеренного снятия.
▶ Всегда закреплять кожух этими винтами.
