Подключение газа
Logamax U032-24 К – 6 720 800 123 (2013/02)
16
▶ Прибор включен: держать нажатой кнопку сброса
неисправностей и одновременно повернуть регулятор
температуры
сначала до упора влево, а потом вправо.
Мигают контрольные лампочки (LED). Прибор находится в
режиме сервисной функции.
▶ Провести настройку (см. раздел 7.3 - 7.4).
Сохранение настроек в памяти прибора
▶ Чтобы ввести в память произведённые регулировки необходимо
держать кнопку сброса неисправностей
нажатой в течение,
по крайней мере, 2 секунд.
Кнопка сброса неисправностей мигает. Можно производить
дальнейшие регулировки в системе сервисной функции.
Окончание работы с сервисной функцией:
▶ Прибор следует выключить и снова включить.
7.3
Номинальная тепловая нагрузка
7.3.1 Метод настройки на основании давления перед
форсункой
▶ Выключить котел
.
▶ Снять защитные винты, закрепляющие коробку панели
управления (см. страницу 10)
▶ Открыть коробку панели управления и привести её в положение,
указанное на рисунке.

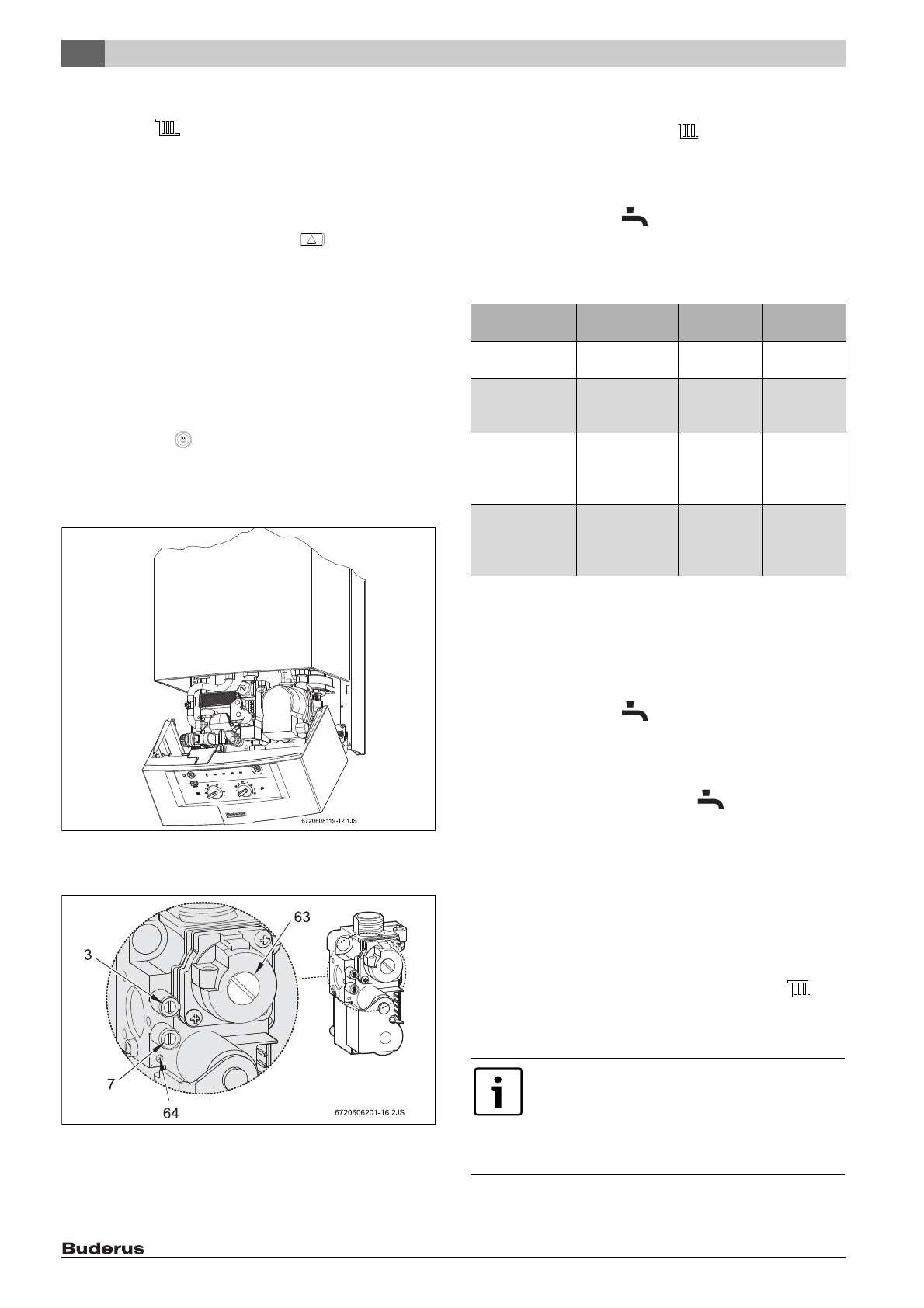

Рис. 22 Сервисная позиция
▶ Отвинтить уплотнительный винт (3) и подключить U-образный
трубчатый манометр к измерительному патрубку.
Рис. 23 Газовая арматура
[3]
измерительный патрубок для измерения давления перед
форсункой
[7]
измерительный патрубок давления на входе потока газа
[63] колпачок винта установки максимального расхода газа
[64] винт установки минимального расхода газа
▶ Открыть газовый кран.
▶ Включить сервисную функцию (см. раздел 7.2).
▶ Повернуть регулятор температуры
в среднее положение.
Должны замигать 4 контрольные лампочки термометра.
Установка максимального давления перед форсункой
▶ Снять опломбированный колпачок винта для установки газа (63).
▶ Регулятор температуры
повернуть в крайнее правое
положение. Управляющее устройство устанавливает
максимальное давление перед форсункой.
▶ С помощью установочного винта (63) установить максимальное
давление перед форсункой (Таблица 8).
▶ Снова закрыть установочный винт (63) колпачком и
опломбировать его.
Установка минимального давления перед форсункой
▶ Регулятор температуры
повернуть в крайнее левое
положение. Управляющее устройство устанавливает
минимальное давление перед форсункой .
▶ С помощью установочного винта (64) установить минимальное
давление перед форсункой (Таблица 8).
▶ Поворачивая регулятор температуры
вправо и влево,
проверить произведённую настройку; при необходимости,
откорректировать.
▶ Для завершения сервисной функции выключить прибор.
▶ Закрыть газовый кран, снять U-образный трубчатый манометр и
завинтить уплотнительный винт (3).
Контроль присоединительного давления выходящего газа
▶ Отвинтить уплотнительный винт (7) и подключить U-образный
трубчатый манометр к измерительному патрубку.
▶ Открыть газовый кран.
▶ Включить прибор и повернуть регулятор температуры
в
крайнее правое положение.
▶ Проверить присоединительное давление потока газа: требуемое
значение для природного газа — от 10 до 16 мбар.
▶ При отклонениях: установить причину и устранить
неисправность.
Природный газ
H
Бутан
Пропан
Индекс
форсунки
120/125
74
74
Присоединитель
ное давление
(мбар)
13
28
37
Максимальное
давление
форсунки
(мбар)
1)
1) Камера сгорания закрыта
11,5
24-27
31-35
Минимальное
давление
форсунки
(мбар)
1)
0,3
2,4
3,4
Таб. 8 Давление перед форсункой
Для природного газа: при показателе
присоединительного давления от 10 мбар до 12 мбар
номинальная нагрузка должна составлять не более
85%. При показателе ниже 10 мбар или выше 16
мбар прибор нельзя ни устанавливать, ни
эксплуатировать.
