7
Подключение газа
Logamax U032-24 К – 6 720 800 123 (2013/02)
18

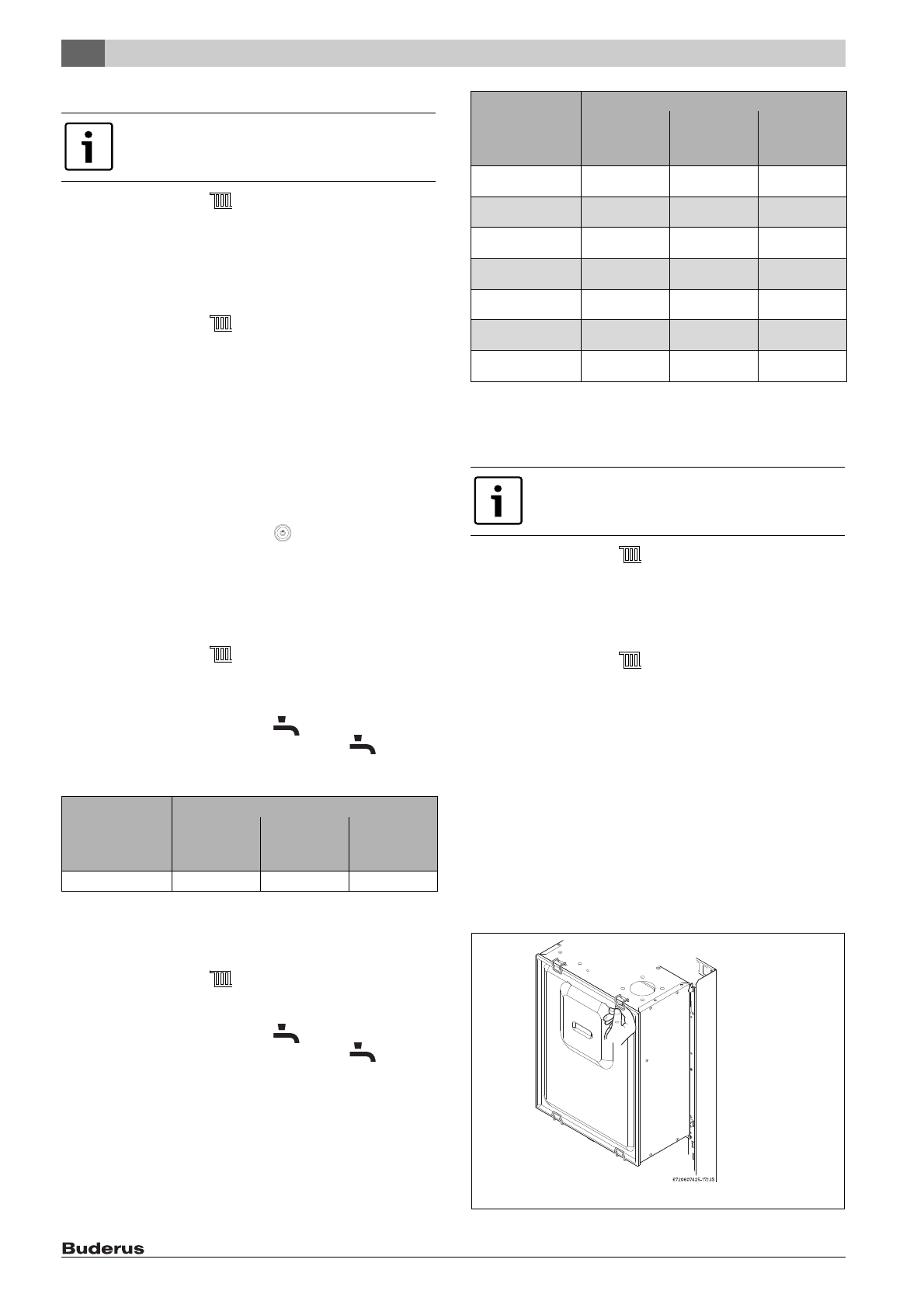

Проверка произведённой настройки
▶ Регулятор температуры
повернуть в крайнее левое
положение.
Обе левые контрольные лампочки термометра (LED) начинают
мигать. Управляющее устройство автоматически устанавливает
минимальную тепловую мощность.
▶ Проверить давление перед форсункой и, при необходимости,
откорректировать.
▶ Регулятор температуры
повернуть в крайнее правое
положение.
Обе правые контрольные лампочки термометра (LED) начинают
мигать. Управляющее устройство устанавливает максимальную
тепловую мощность.
▶ Проверить давление перед форсункой и, при необходимости,
откорректировать.
▶ Выключить прибор для завершения сервисной функции.
▶ Закрыть газовый кран, снять трубчатый U-образный манометр и
завинтить уплотнительный винт (3).
7.4.2 Объёмный метод настройки
▶ Отсоединить главный выключатель
.
▶ Открыть коробку панели управления (см. стр. 10), привести его в
положение, указанное на рисунке.
▶ Открыть газовый кран.
▶ Сохранить настройку в памяти прибора (см. раздел 7.2).
Установка минимальной тепловой мощности
▶ Регулятор температуры
привести в крайнее левое
положение.
Обе левые контрольные лампочки термометра (LED) начинают
мигать.
▶ Повернуть регулятор температуры
до упора вправо.
▶ Медленно поворачивать регулятор температуры
чтобы
настроить расход газа на минимальную тепловую мощность
(Таб. 12).
▶ Сохранить настройку в памяти прибора (см. раздел 7.2).
Установка максимальной тепловой мощности
▶ Регулятор температуры
привести в крайнее правое
положение.
Обе правые контрольные лампочки термометра начинают мигать.
▶ Повернуть регулятор температуры
до упора влево.
▶ Медленно поворачивать регулятор температуры
, чтобы
настроить расход газа на максимальную тепловую мощность
(таб. 13).
▶ Сохранить настройку в памяти прибора (см. раздел 7.2).
Проверка произведённой настройки
▶ Регулятор температуры
привести в крайнее левое
положение.
Обе левые контрольные лампочки термометра (LED) начинают
мигать. Управляющее устройство устанавливает минимальную
тепловую мощность.
▶ Проверить расход газа и, при необходимости, откорректировать.
▶ Регулятор температуры
повернуть до конца вправо.
Обе правые контрольные лампочки термометра (LED) начинают
мигать. Управляющее устройство устанавливает максимальную
тепловую мощность.
▶ Выключить прибор для завершения сервисной функции.
▶ Закрыть газовый кран.
▶ Проверить герметичность газовых соединений.
7.5
Настройка прибора на другой тип газа
Если тип газа, указанный на фирменной табличке, не совпадает с
используемым, то необходимо произвести настройку прибора.
▶ Закрыть газовый кран.
▶ Выключить прибор (с помощью выключателя) и снять кожух.
▶ Снять защитную крышку, открыв четыре удерживающие ее
клипсы.
Рис. 24 Защитная крышка
Отклонение измеряемых параметров от
установленных значений может составлять
±
0,5
мбар.
Тепловая
мощность (кВт)
Расход газа
Природный
газ H
(л/мин)
(кг/ч)
(кг/ч)
10
20,3
0,9
0,9
Таб. 12 Расход газа при минимальной тепловой мощности
Тепловая
мощность (кВт)
Расход газа
Природный
газ H
(л/мин)
(кг/ч)
(кг/ч)
12
24,1
1,1
1,1
14
27,8
1,2
1,2
16
31,5
1,4
1,4
18
35,3
1,6
1,6
20
39,0
1,7
1,7
22
42,7
1,9
1,9
24
46,5
2,1
2,1
Таб. 13 Расход газа при минимальной тепловой мощности
Отклонение измеряемых параметров от
установленных значений не должно превышать
±
5
%.
