Подключение к электросети
Logamax U032-24 К – 6 720 800 123 (2013/02)
12
5
Подключение к электросети
Прибор оснащён крепко закрепленным сетевым кабелем и сетевой
вилкой. Все устройства по регулировке, управлению и защите
готовы к эксплуатации: отрегулированы и проверены.
5.1
Подключение прибора
▶ Соединить сетевой кабель с заземлённой розеткой.
5.2
Подключение регулятора обогрева
▶ Опустить коробку панели управления (см. страницу 26).
▶ Открыть коробку панели управления.

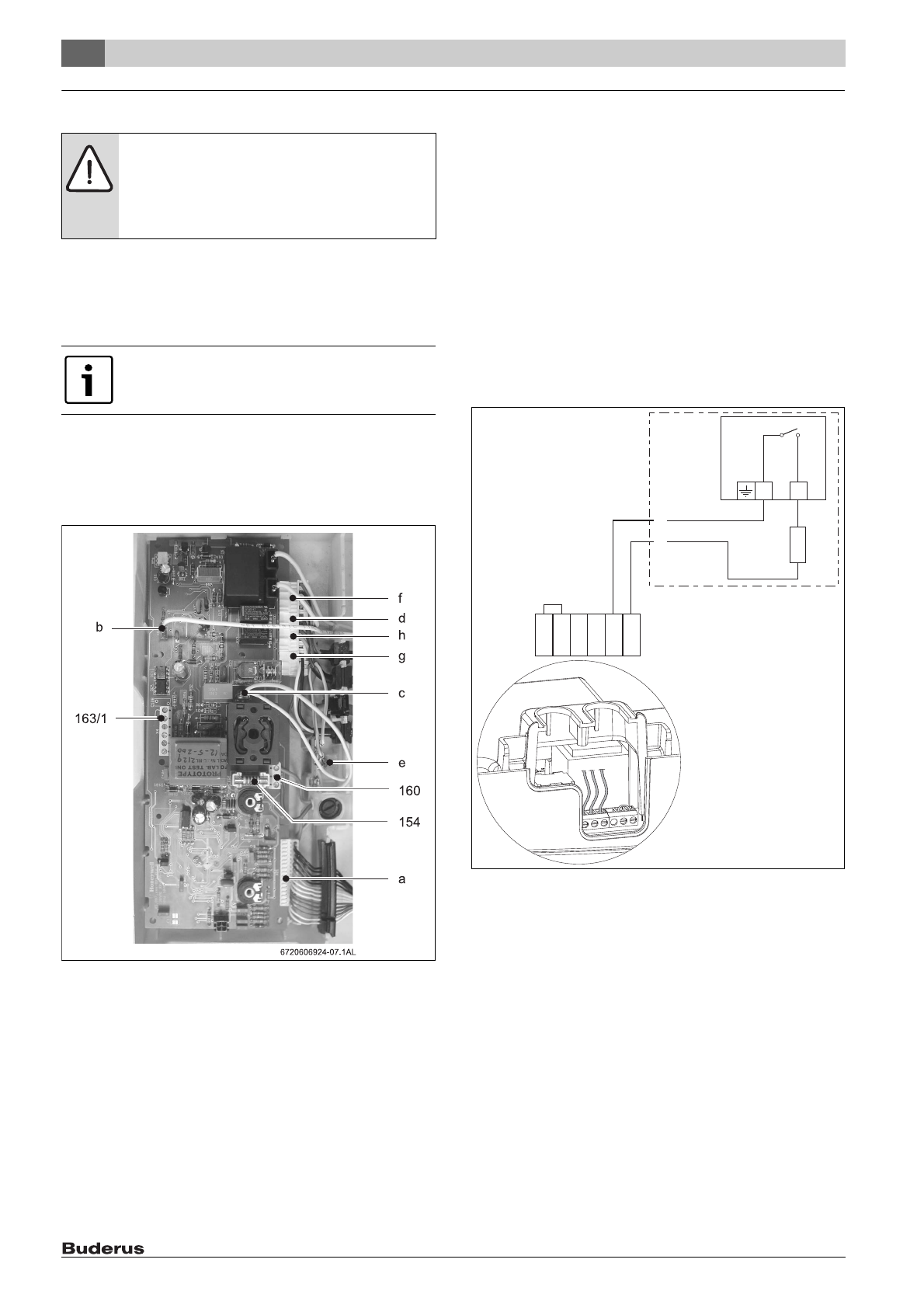

Рис. 11
[154]
предохранитель
[160]
подключение к сети
[163/1] подключение регулятора комнатной температуры
[a]
колодка подключения: защитный ограничитель
температуры, датчик протока воды, регулятор
температуры, датчик темературы подающей линии,
дифференциальный датчик давления
[b]
клемма подключения электрода ионизационного контроля
пламени
[c]
клемма заземления печатной платы
[d]
клемма подключения насоса
[e]
клемма заземления для насоса, вентилятора и газовой
арматуры
[f]
клемма подключения газовой арматуры
[g]
клемма подключения трехходового вентиля
[h]
клемма подключения дымососа
Регулятор температуры помещения
▶ Удалить перемычку 1–4 (см. рис. 11, поз. 163/1).
▶ Подключить комнатный термостат Будерус, как это показано на
рисунке.
Рис. 12 Комнатный термостат Будерус
OПACHO:
Возможен удар током!
▶ Подключение к электросети следует проводить не
под напряжением (предохранитель, LS-
переключатель).
При подключении прибора к электросети соблюдайте
соответствующие правила установки бытовых
электроприборов.
6720800123-01.1V
RT Ls Ns
T T
L
N
1
3
230V
50/60 Hz
