4



Монтаж

Logamax U032-24 К – 6 720 800 123 (2013/02)

11

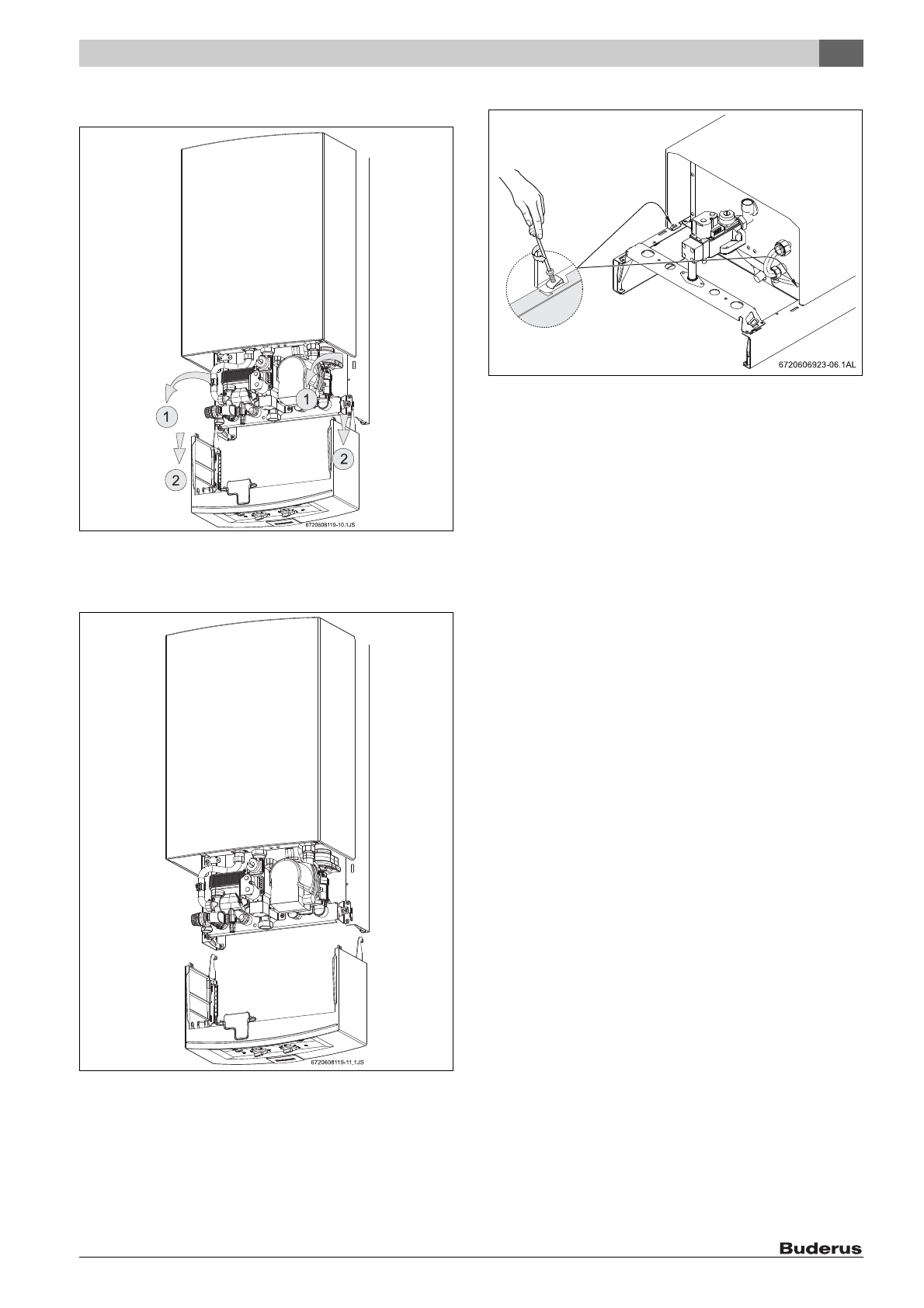

▶ Опустить коробку панели управления и привести её в положение,

указанное на  8.

Рис. 8 Cервисное положение

▶ Чтобы полностью вынуть коробку панели управления, нужно

привести ее в положение, указанное на рисунке, приподнять
наверх, а потом потянуть на себя.

Рис. 9 Съём коробки панели управления

▶ Отвинтить винты крепления корпуса.

Рис. 10 Кожух

▶ Потянуть кожух на себя и снять.

Закрепление прибора

▶ Установить прокладки на двойные ниппели монтажной

присоединительной панели.

▶ Установить прибор на заранее установленных соединениях для

трубопровода.

▶ Поднять прибор и подвесить его на установленную подвесную

шину.

▶ Проверить исправность расположения прокладок на монтажной

присоединительной панели и только после этого закрутить
накидные гайки на разъёмах трубных соединений.

Монтаж труб для отвода дымовых газов

▶ При прокладке труб для отвода дымовых газов необходимо

соблюдать правила, указанные в инструкции, входящей в
комплект поставки.

4.7

Проверка подключений воды, газа и дымовых
газов

Проверка подключения горячей воды

▶ Открыть запорный кран холодной воды и наполнить контур

горячей воды (испытательное давление составляет max. 10 бар).

▶ Открыть краны для подающего и обратного трубопроводов

отопления и наполнить систему водой для отопления.

▶ Проверить герметичность всех уплотнений и резьбовых

соединений (испытательное давление составляет max. 3,5 бар).

▶ Продуть прибор с помощью встроенного скоростного

вентилятора.

▶ Проверить герметичность всех соединений.

Газопровод

▶ Закрыть газовый кран, чтобы избежать возможных повреждений

газовой арматуры, которые может вызвать избыточное давление
(испытательное давление составляет max. 100 мбар).

▶ Проверить газопровод.
▶ Сбросить давление.

Отвод дымовых газов

▶ проверить герметичность дымохода, отводящего дымовые газы.
▶ Проверить соединение трубы, отводящей дымовые газы, на

проходимость. Если есть устройство ветрозащиты, проверить его
на наличие повреждений.
