Проверка/техобслуживание
|
41
ru
6 720 613 663 (2007/10)
B
Осторожно снять соединитель с запального
электрода (1) (
Æ
рис. 41).
B
Осторожно вынуть штекерный соединитель на
электроде контроля пламени (5).
B
Отвинтить крепежный уголок (3).
B
Ослабить накидную гайку под горелкой и осторожно
снять узел горелки (4).

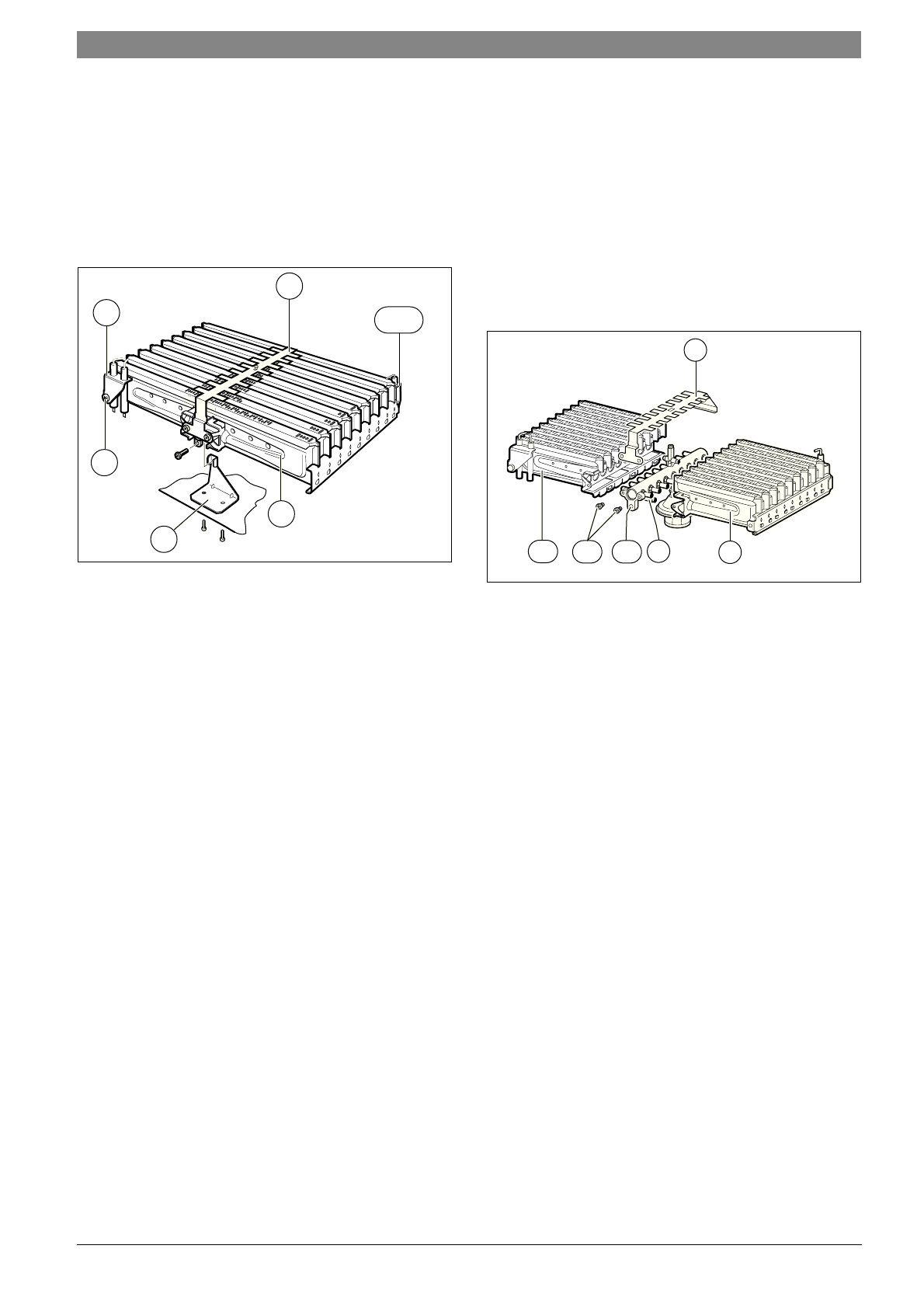

Рис 41 Узел горелки
1
Узел запального электрода
2
Крепежный винт узла запального электрода
3
Крепежный уголок
4
Узел горелки
5
Электрод контроля пламени
6
Крепежный винт электрода контроля пламени
7
Перемычка перекрестного розжига
B
Снять винты (11) (
Æ
рис. 42).
B
Снять перемычку перекрестного розжига (7).
B
Вывинтить винты в точках крепления (9). Снять
левую и правую части горелки (12 и 8) с коллектора
форсунок (10).
B
Очистить горелку щеткой, чтобы убедиться в
отсутствии загрязнения на ламелях и форсунках.
Ни
в коем случае не очищать форсунки
металлической щеткой
.
B
Проверить настройки подачи газа (
Æ
стр. 32).
Рис 42
7
Перемычка перекрестного розжига
8
Горелка (правая часть)
9
Точки крепления для коллектора форсунок
10
Коллектор форсунок
11
Винты для крепления перемычки перекрестного розжига
12
Горелка (левая часть)
6 720 610 356-44.1O
1
7
2
3
4
5+6
6 720 611 347-39.1O
12
7
8
11 10 9
