34
|
Переоборудование на другой вид газа
ru
6 720 613 663 (2007/10)
9.2
Переоборудование на другой вид
газа
Комплект переналадки на другой вид газа
Соблюдать инструкцию, входящую в комплект деталей
для переоборудования на другой вид газа.
B
Выключить прибор кнопкой включения/
выключения.
B
Закрыть газовый кран.
B
Снять кожух (см. раздел «Монтаж прибора»).
B
Снять крышку воздушной камеры (
Æ
глава 12.2).
B
Демонтировать горелку (
Æ
рис. 36, поз. 2 и 8 /
Æ
глава 12.2.1).
B
Заменить форсунки (6).
B
Установить горелку (
Æ
рис. 36, поз. 2 и 8).
B
Установить переключатели DIP по таблице 12.
B
Проверить герметичность всех демонтированных/
монтированных деталей.
B
Под заводской табличкой приклеить наклейку с
видом газа.
B
Ввести прибор в действие и выполнить настройку
подачи газа в соответствии с главой 9.1.

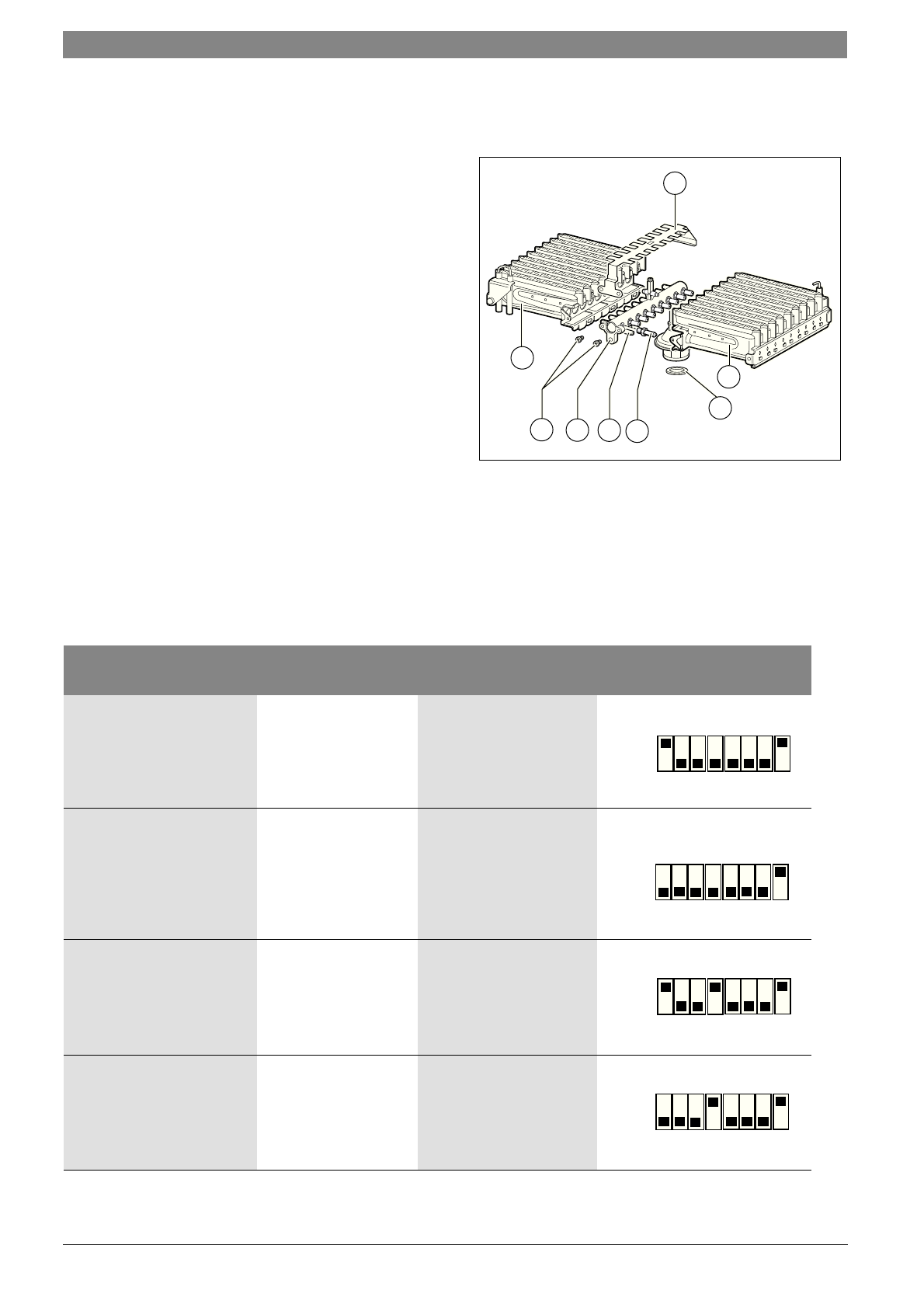

Рис 36
1
Распределитель теплового потока
2
Горелка (левая половина)
3
Винты крепления распределителя теплового потока
4
Газовый коллектор
5
Точки крепления коллектора форсунок
6
Форсунка
7
Уплотнение
8
Горелка (правая половина)
6 720 613 639-43.1O
1
8
5
2
3
4
7
6
Прибор
Переход на
Комплект
переналадки
Положение
переключателей DIP
ZWA 24-2 A
Сжиженный газ
8 716 012 610 0
ZWA 24-2 A
Природный газ
8 716 012 612 0
ZSA 24-2 A
Сжиженный газ
8 716 012610 0
ZSA 24-2 A
Природный газ
8 716 012 612 0
Таб. 12
OFF
ON
1 2 3 4
6 720 613 639-22.1O
5 6 7 8
OFF
ON
1 2 3 4
6 720 613 639-23.1O
5 6 7 8
OFF
ON
1 2 3 4
6 720 613 663-03.1O
5 6 7 8
OFF
ON
1 2 3 4
6 720 613 663-02.1O
5 6 7 8
