Сведения о приборе
|
9
ru
6 720 613 663 (2007/10)
3.8

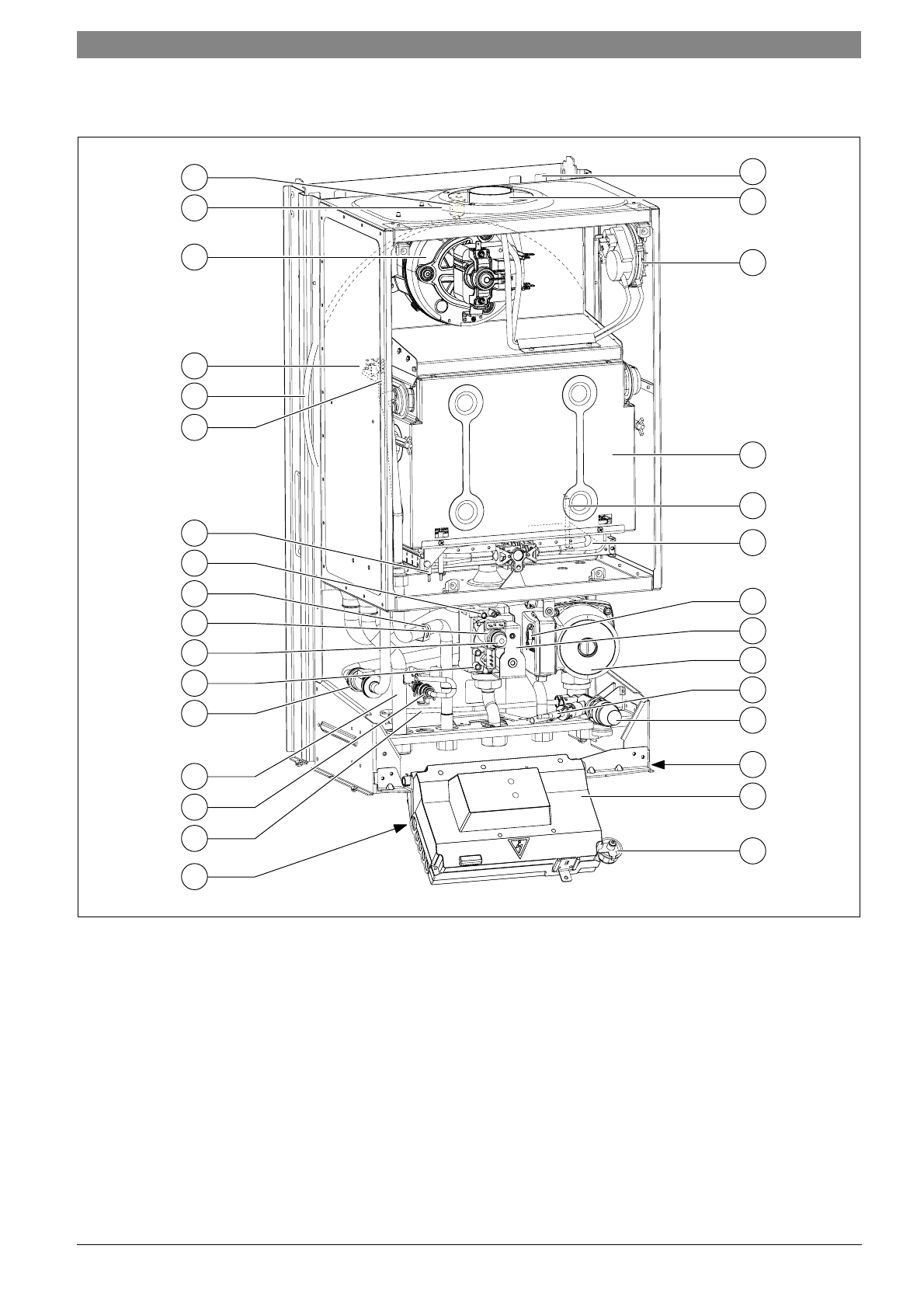

Конструкция ZWA...
Рис 3
1
Проушины для подвески
2
Труба дымовых газов
3
Дифференциальное реле давления
4
Камера сгорания
5
Контролирующий электрод
6
Корпус горелки с коллектором форсунок
7
Переключатель частоты вращения насоса
8
Газовая арматура
9
Отопительный насос
10
Сливной кран
11
Предохранительный клапан (отопительный контур)
12
Заводская табличка
13
Cotronic
14
Манометр
15
Наклейка с типом прибора
16
Байпас
17
Кран подпитки
18
Подающая линия отопительного контура
19
Расходомер (гидротурбинка)
20
Штуцер для измерения давления подаваемого газа
21
Регулировочный винт минимального расхода газа
22
Регулировочный винт максимального расхода газа
23
Датчик температуры горячей воды
24
Измерительный штуцер (давление перед форсунками)
25
Запальник
26
Датчик температуры подающей линии
27
Расширительный бак
28
Ограничитель температуры теплообменника
29
Вентилятор
30
Всасывание воздуха для горения
31
Автоматический воздухоотводчик
6 720 613 639-03 .1O
1
2
3
4
5
6
13
14
12
11
10
9
8
7
30
29
27
16
17
18
20
21
22
23
24
25
26
28
31
19
15
