Электрические соединения
|
23
ru
6 720 613 663 (2007/10)
B

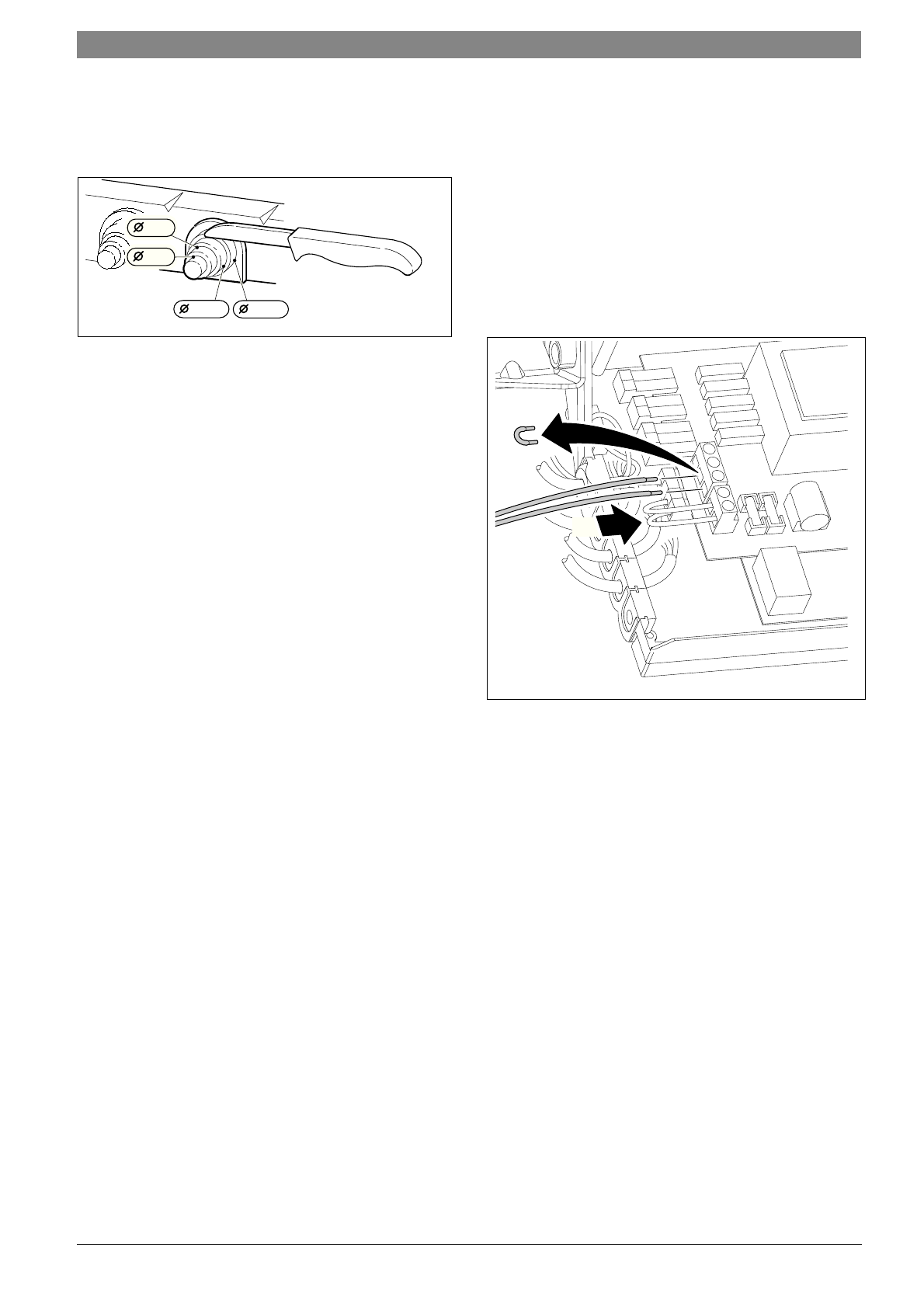

Для защиты от струй воды (IP) разгрузку от
натяжения отрезать всегда в соответствие с
диаметром кабеля.
Рис 17
B
Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом
подключить.
B
Закрепить кабель на фиксаторе для разгрузки от
напряжения.
6.2.3
Подключить регулятор включения и
отключения напряжения 230 вольт
Регулятор должен быть рассчитан на сетевое
напряжение (от отопительного прибора) и не должен
иметь собственного заземления.
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Удалить перемычку между TH1 и TH2.
B
Протянуть кабель через фиксатор для разгрузки от
натяжения и подключить регулятор к TH1 и TH2.
Рис 18 Подключение (230 В переменного тока, удалить
перемычку между TH1 и TH2)
5-7
6 720 612 259-30.1R
13-14
10-12
8-9
2.
1.
