24
|
Электрические соединения
ru
6 720 613 663 (2007/10)
6.2.4
Замена кабеля сетевого питания
•
Для защиты от воды (IP) всегда прокладывайте
кабель через специальный кабельный ввод (номер
заказа 8 716 011 322 0).
•
Можно использовать следующие типы кабелей:
–
NYM-I 3 x 1,5 мм
2
–
HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701)
–
HO5VV-F 3 x 1,0 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701).
B
Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B
Провести кабель через фиксатор для разгрузки от
натяжения и подключить следующим образом:
–
зеленый или желто-зеленый провод (2) на корпус
(1)
–
синий сетевой провод (3) к клеммной колодке (5)
–
коричневый сетевой провод (4) к клеммной
колодке (6)
B
Закрепить кабель электропитания на фиксаторе для
разгрузки от напряжения.
Жила для подключения к заземляющей шине должна
еще провисать, когда все другие уже натянуты.

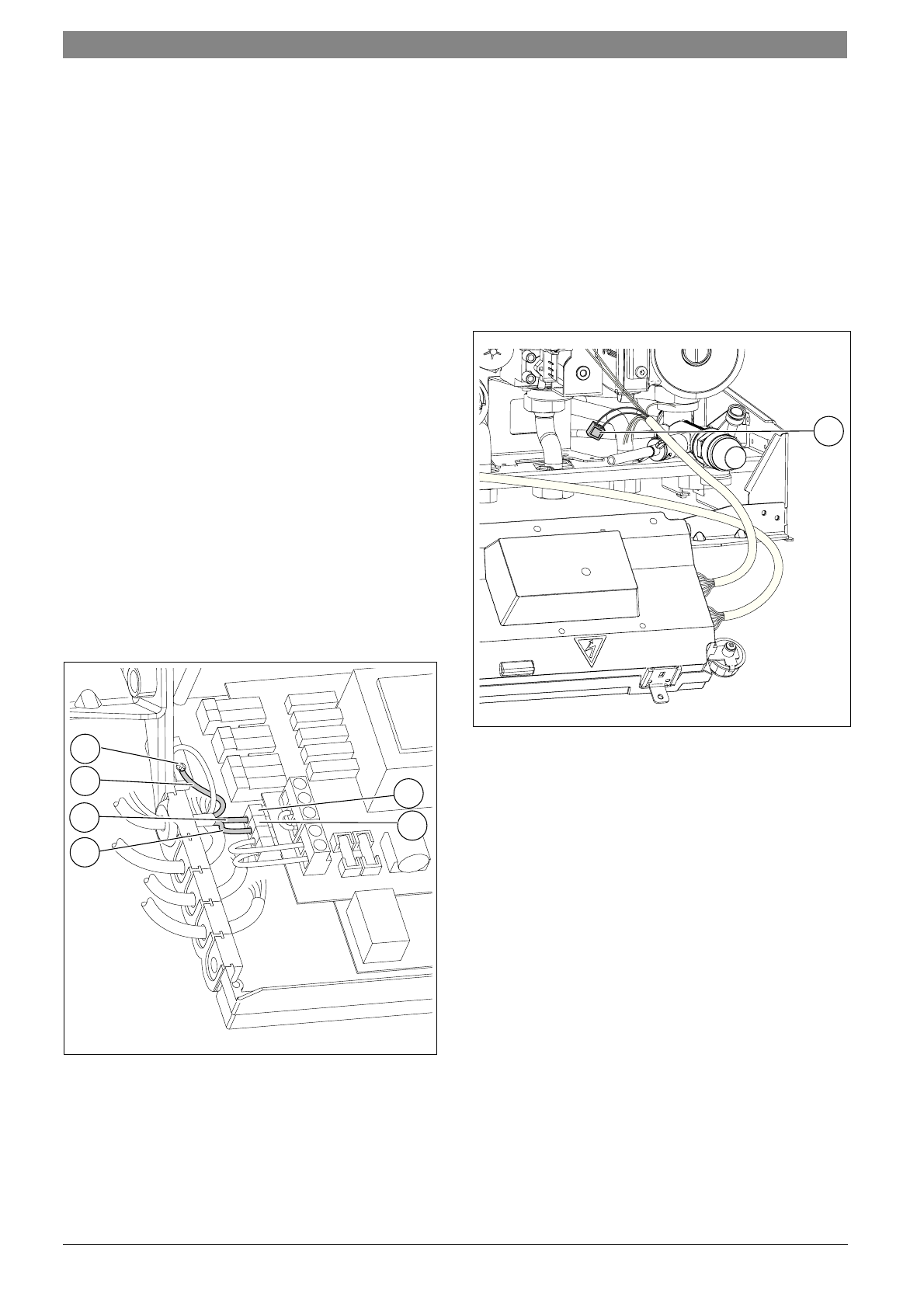

Рис 19 Подключение сетевого кабеля 230 В перем. тока
1
Соединение на корпус
2
Зеленый или желто-зеленый провод
3
Синий сетевой провод
4
Коричневый сетевой провод
5
Подключение к клеммной колодке
6
Подключение к клеммной колодке
6.3
Подключение бойлера
Бойлер косвенного нагрева и датчиком температуры
(NTC)
Бойлер Bosch с датчиком температуры подключается к
кабельному жгуту прибора. Датчик температуры с
проводом поставляется с бойлером.
B
Откинуть Cotronic вниз (
Æ
глава 6.2.1).
B
Подсоединить датчик температуры бойлера к
контакту (1).
Рис 20 Разъем для подключения датчика температуры
бойлера (NTC)
6 720 613 639-18.1O
TH1
TH2
N
L
1
2
3
4
5
6
6 720 613 639-28 .1O
1
