Сведения о приборе
|
11
ru
6 720 613 663 (2007/10)
3.10

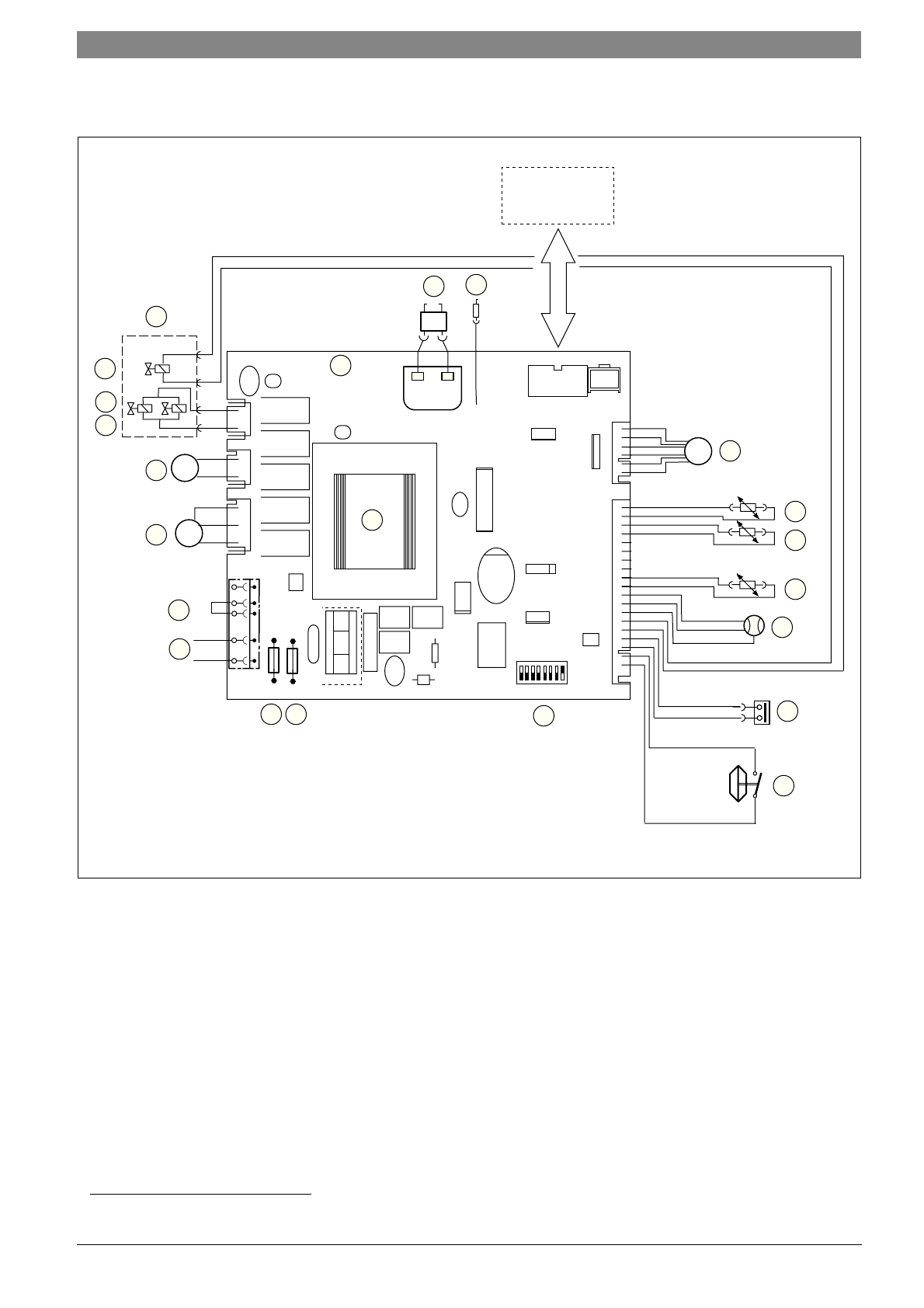

Электрическая схема
Рис 5
1
Электронная плата
2
Запальник
3
Контролирующий электрод
4
Электродвигатель 3-ходового клапана (ZSA)
5
Датчик температуры подающей линии
6
Датчик температуры горячей воды (ZWA)
7
Датчик температуры бойлера (NTC) (ZSA)
8
Расходомер (гидротурбинка) (ZWA)
9
Ограничитель температуры теплообменника
10
Дифференциальное реле давления
11
Переключатели DIP
12
Предохранитель T 1,6 A
13
Предохранитель T 1,6 A
14
Подключение 230 В переменного тока
15
Подключение 230 В on/off регулятора температуры
помещения
1)
16
Вентилятор
17
Трансформатор
18
Отопительный насос
19
Электромагнитный клапан 2
20
Электромагнитный клапан 1
21
Регулирующий электромагнит
22
Газовая арматура
+5V
S
GND
MMI INTERFACE
LED
L
N
L
N
L high
L low
N
1 2 3 4 5 67 8
M
M
N
L
N
TH2
6
720
613
639-04.1O
M
2
3
4
5
6
7
8
9
10
11
12
17
13
14
15
16
18
19
20
21
22
1
TH1
1) Перед подключением удалить перемычку
