Сведения о приборе
|
13
ru
6 720 613 663 (2007/10)
3.12

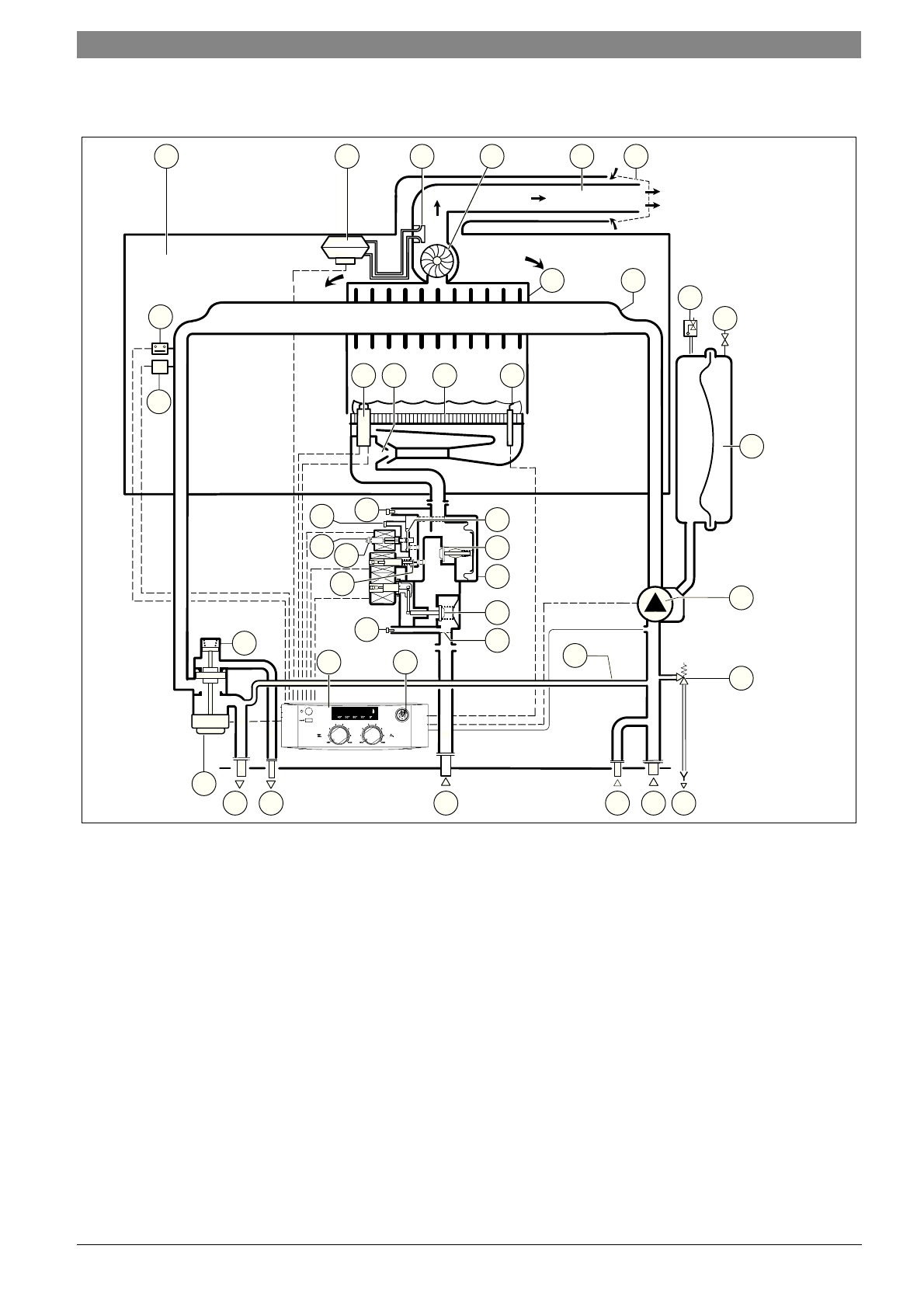

Гидравлическая схема ZSA...
Рис 7
1
Воздушная камера
2
Дифференциальное реле давления
3
Штуцер дифференциального реле давления
4
Вентилятор
5
Труба подачи воздуха/отвода дымовых газов
6
Защита от ветра
7
Камера сгорания
8
Теплообменник
9
Автоматический воздухоотводчик
10
Клапан для заполнения азотом
11
Запальник
12
Сопла инжектора
13
Горелка
14
Контролирующий электрод
15
Расширительный бак
16
Измерительный штуцер (давление перед форсунками)
17
Отверстие выравнивания давления
18
Регулировочный винт минимального расхода газа
19
Регулировочный винт максимального расхода газа
20
Регулирующий клапан давления управления
21
Штуцер для измерения давления подаваемого газа
22
Регулятор давления
23
Регулирующий клапан давления управления
24
Газовая арматура
25
Тарелка главного клапана
26
Сетчатый фильтр
27
Отопительный насос
28
Байпас
29
Предохранительный клапан (отопительный контур)
30
Слив
31
Обратная линия отопительного контура
32
Обратная линия бойлера
33
Вход газа
34
Манометр
35
Cotronic
36
Подающая линия бойлера
37
Подающая линия отопительного контура
38
Электродвигатель
39
3-ходовой клапан
40
Датчик температуры подающей линии
41
Ограничитель температуры теплообменника
ϑ
6 720 613 663-04.1O
M
41
40
11
12
13
14
1
2
3
6
5
4
8
9
10
7
24
25
26
22
23
21
16
20
18
17
19
28
27
29
30
15
35
34
39
38
37
36
33
32
31
8
