Измерение параметров дымовых газов
|
35
ru
6 720 613 663 (2007/10)
10
Измерение параметров дымовых газов
10.1
Регулировка мощности прибора
Для настройки
максимальной мощности прибора
:
B
Удерживать нажатой кнопку Сброс до тех пор, пока
не загорятся один за другим светодиоды
температурной индикации.
B
Регулятор температуры подающей линии
и
регулятор температуры горячей воды
перевести
в положение максимума.
Для настройки
минимальной мощности прибора
:
B
Удерживать нажатой кнопку Сброс до тех пор, пока
не загорятся один за другим светодиоды
температурной индикации.
B
Регулятор температуры подающей линии
и
регулятор температуры горячей воды
перевести
в положение минимума.
10.2
Проверка герметичности пути
отвода дымовых газов
Для измерения необходим зонд с кольцевой щелью.
Измерение возможно только при отводе дымовых
газов по C
12
, C
32
, C
42
или B
32
.
Содержание O
2
не должно превышать 20,6 %.
Содержание CO
2
не должно превышать 0,2 %.
B
Для обеспечения теплоотдачи открыть вентили
радиаторов или точку отбора горячей воды.
B
Включить прибор и подождать несколько минут.
B
Снять заглушку с измерительного патрубка воздуха
для горения газа (2).
B
Протолкнуть зонд внутрь патрубка.

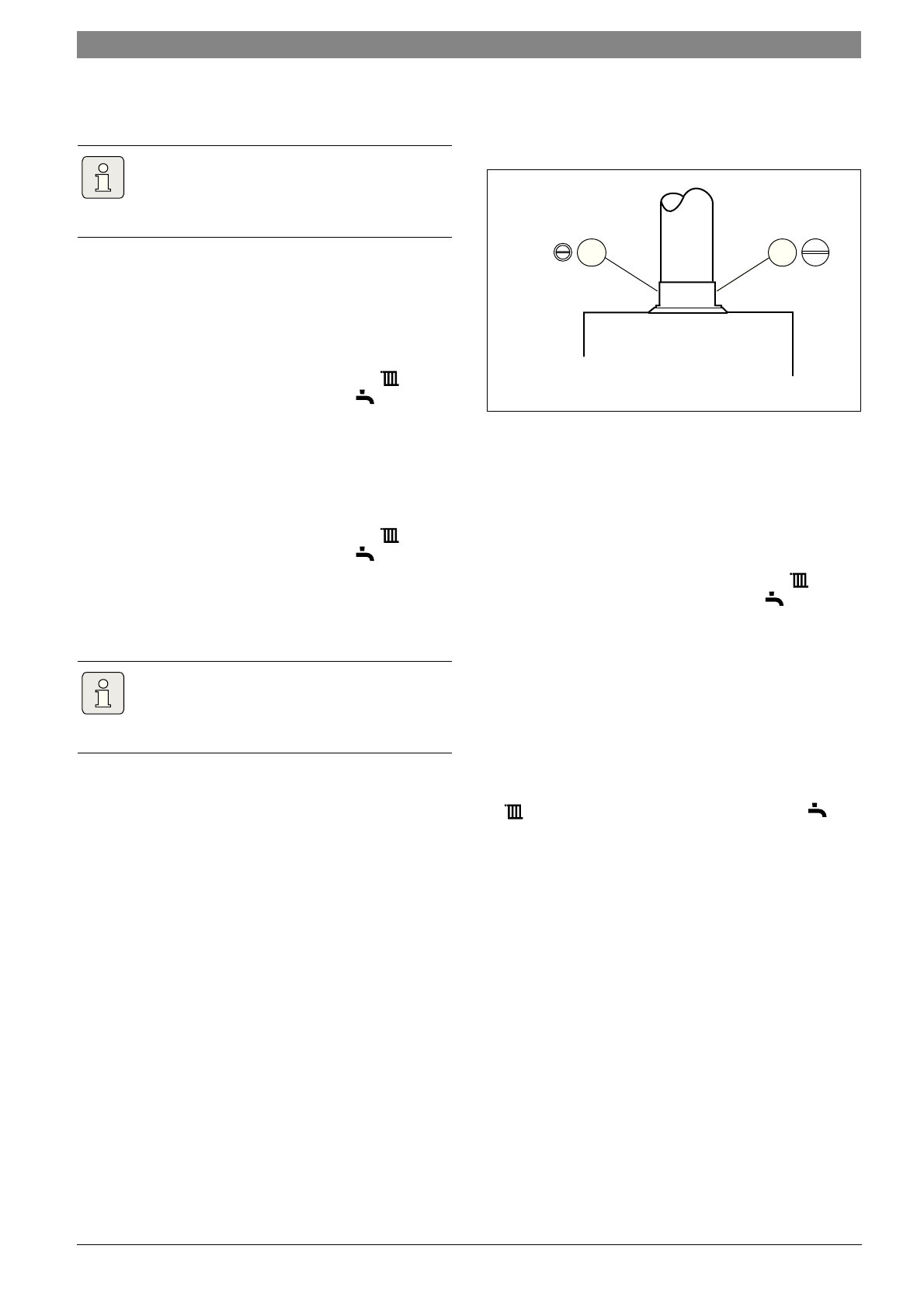

Рис 37
1
Измерительный патрубок дымовых газов
2
Измерительный патрубок воздуха для горения газа
B
Уплотнить измерительное отверстие.
B
Удерживать нажатой кнопку Сброс до тех пор, пока
не загорятся один за другим светодиоды
температурной индикации.
B
Регулятор температуры подающей линии
и
регулятор температуры горячей воды
перевести
в положение максимума.
Прибор работает с максимальной мощностью.
B
Измерить значения O
2
или CO
2
.
B
Удерживать нажатой кнопку Сброс до тех пор, когда
будет гореть только один светодиод температурной
индикации.
Индикация температуры показывает температуру в
подающей линии.
B
Установить регулятор температуры подающей линии
и регулятор температуры горячей воды
на
первоначальное значение.
B
Отключить прибор.
B
Вынуть зонд.
B
Вставить обратно заглушку.
В вашем распоряжении 10 минут для
измерения параметров. После этого
прибор опять перейдет на нормальный
режим работы.
Измерение концентрации O
2
и CO
2
в
газовоздушной смеси позволяет
проверить газоплотность путей отвода
дымовых газов.
FLUE
FLUE
6 720 612 232-53.1O
2
1
