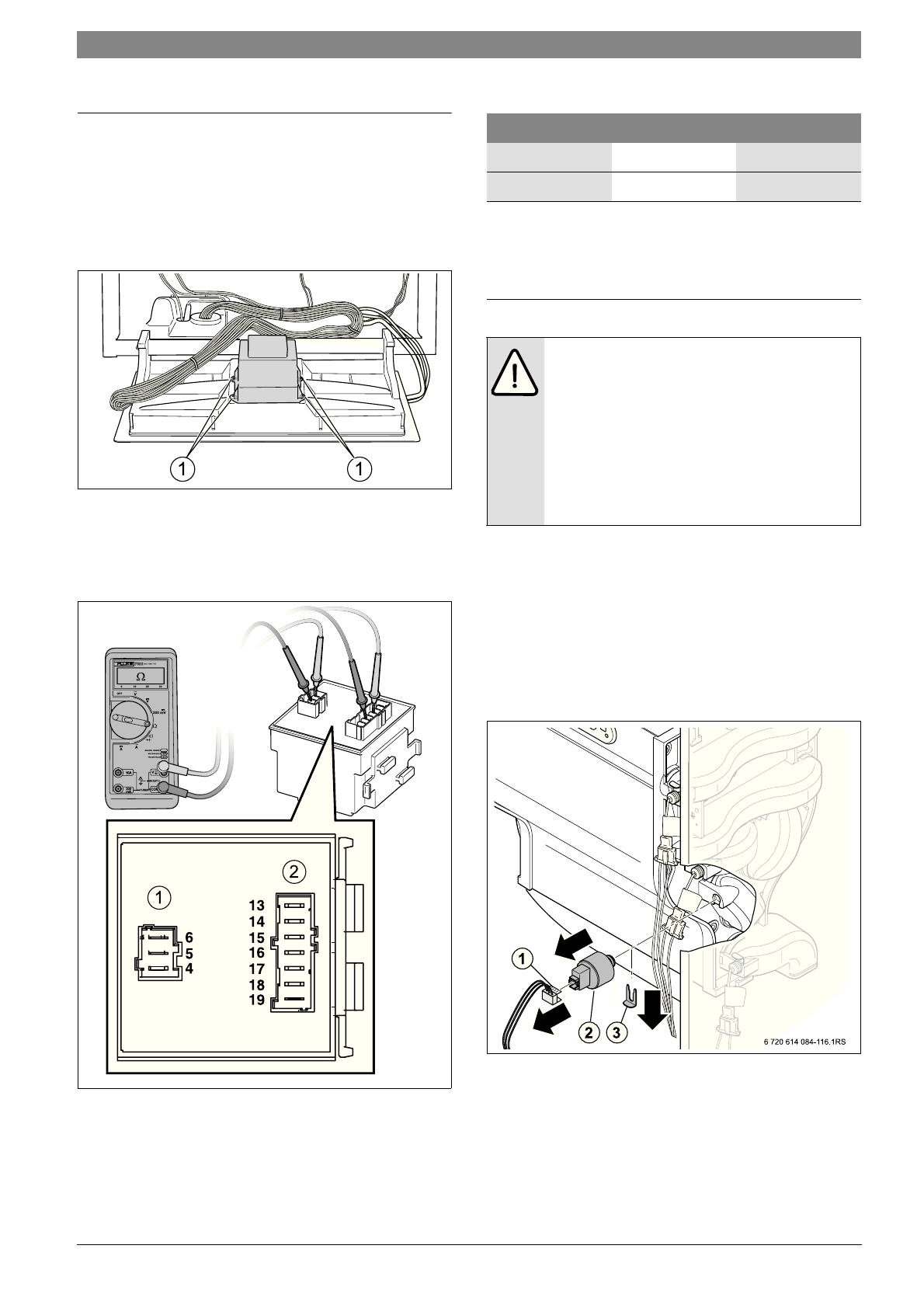

Устранение неисправностей
|
71
RU
6 720 645 089 (2010/08)
11.3
Проверка трансформатора
B
Отверните два винта (
Æ
рис. 78, [1]) на пульте
управления.
B
Снимите пульт управления, поверните вперёд и
зацепите нижние крюки за раму.
B
Отверните 4 винта [1] на трансформаторе.
Рис 81 Демонтаж трансформатора
B
Снимите трансформатор.
B
Выньте штекер высокого [1] и низкого напряжения
[2].
Рис 82 Проверка трансформатора
1
Штекер высокого напряжения
2
Штекер низкого напряжения
B
Измерьте сопротивление катушки трансформатора
(
Æ
B
Замените трансформатор, если сопротивление
катушки равно 0
Ω
или бесконечно большое.
11.4
Демонтаж датчиков
B
Закройте сервисные краны.
B
Если имеется группа подключения, снимите с неё
облицовку.
B
Подсоедините шланг к крану для заполнения и
слива.
B
Откройте кран и слейте воду из котла.
B
Отсоедините штекер датчика [1].
B
Снимите фиксатор [3] и выньте датчик [2].
Рис 83 Пример демонтажа датчика (здесь: датчик
давления)
1
Штекер датчика
2
Датчик
3
Фиксатор
6 720 614 084-115.2TD
Контакты
4 - 5
13 - 14
16 - 17
4 - 6
14 - 15
18 - 19
Таб. 20 Катушка трансформатора
ОСТОРОЖНО:
возможно получение
травм из-за ошпаривания!
В отопительной системе температура
может достигать более 60
°C
.
B
Перед демонтажом датчика
температуры слейте воду из котла.
B
Держите наготове вёдра и тряпки, т.к.
могут вытекать остатки воды.
