Монтаж
RU
6 720 645 089 (2010/08)
5.8.3
Клеммная панель
К клеммной панели на нижней стороне котла
подключается различное внешнее электрическое
оборудование. Далее будет указано какие компоненты
и где подключаются.
B
Всё необходимое электрическое оборудование
подключается к соответствующим клеммам.

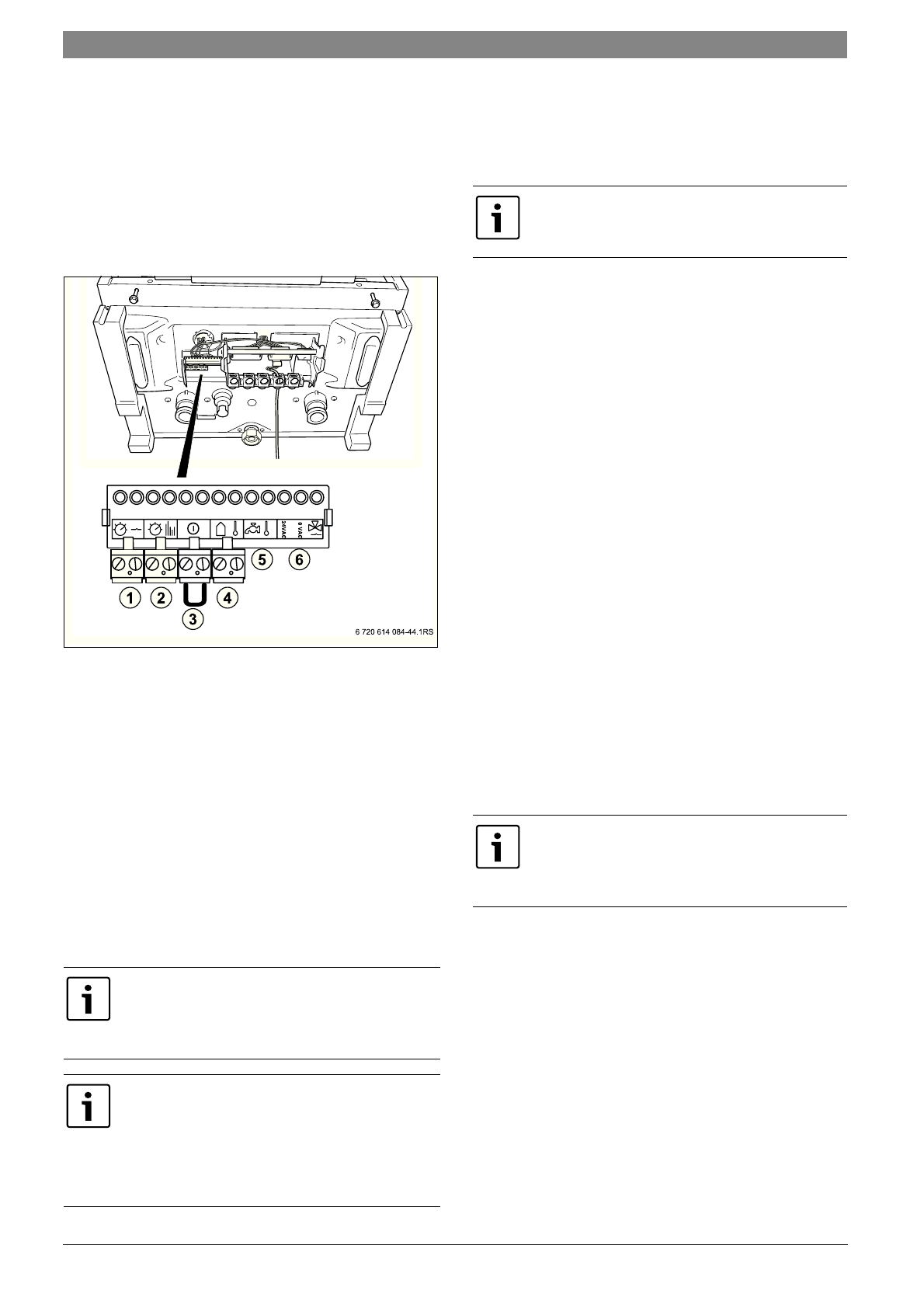

Рис 21 Клеммная планка низкого напряжения
1
Z
температурный регулятор вкл/выкл
зелёный
2
Y
модулируемое регулирование
оранжевый
3
X
внешний отключающий контакт
красный
4
W
датчик наружной температуры
синий
5
V
подключение невозможно
серый
6
U
подключение невозможно
бирюзовый
Z
Температурный регулятор вкл/выкл
B
Подключите беспотенциальный температурный
регулятор вкл/выкл к зелёным клеммам [1].
Максимально допустимое сопротивление этой цепи
составляет 100
Ω
. Используйте двухжильный провод
сечением по 0,4 - 0,75 мм
²
.
Y
Модулируемое регулирование
(например, комнатный пульт управления, каскадный
регулятор или функциональный модуль «EMS»).
B
Подключите регулирование к оранжевым клеммам
[2].
B
Дополнительно пользуйтесь документацией на
соответствующие регуляторы.
X
Внешний отключающий контакт
Беспотенциальный внешний контакт используется,
например, для защиты обогрева пола от высокой
температуры воды в системе отопления.
При размыкании внешнего контакта, отопительный
котёл будет заблокирован для отопления. Насос
продолжает работать в течение заданного времени
выбега.
B
Удалите перемычку на красных клеммах [3].
B
Подключите внешний отключающий контакт к
красному штекеру.
W
Датчик наружной температуры
Датчик наружной температуры входит в комплект
поставки регулятора Heatronic 3 Fx или его можно
приобрести отдельно как дополнительное
оборудование.
B
Подключите датчик наружной температуры к синим
клеммам [4]. Для этого используйте двухжильный
провод сечением по 0,4 - 0,75 мм
²
.
Невозможно одновременное подключение
термостата к контактам пульта управления
и клеммам «беспотенциального запроса
тепла».
Котёл может включаться и выключаться
с помощью контакта беспотенциального
запроса тепла, но при этом исключается
модулирующая функция котла.
Это происходит за счёт комфорта
и потребления энергии.
Одновременное подключение более
одного комнатного пульта управления
непосредственно к котлу невозможно.
Если связь с датчиком наружной
температуры прервана, то проверьте
также подключение соединительного
провода к клеммам.
