22
|
Монтаж
RU
6 720 645 089 (2010/08)
5.6.3
Подключение обратной линии котла
B
Подсоедините без напряжения трубу обратной
линии с вложенным резиновым уплотнением к
штуцеру RK. Диаметр трубы обратной линии должен
быть не менее 1
½
".
Кран для заполнения и слива
B
Установите кран для заполнения и слива [4] на
трубе обратной линии.

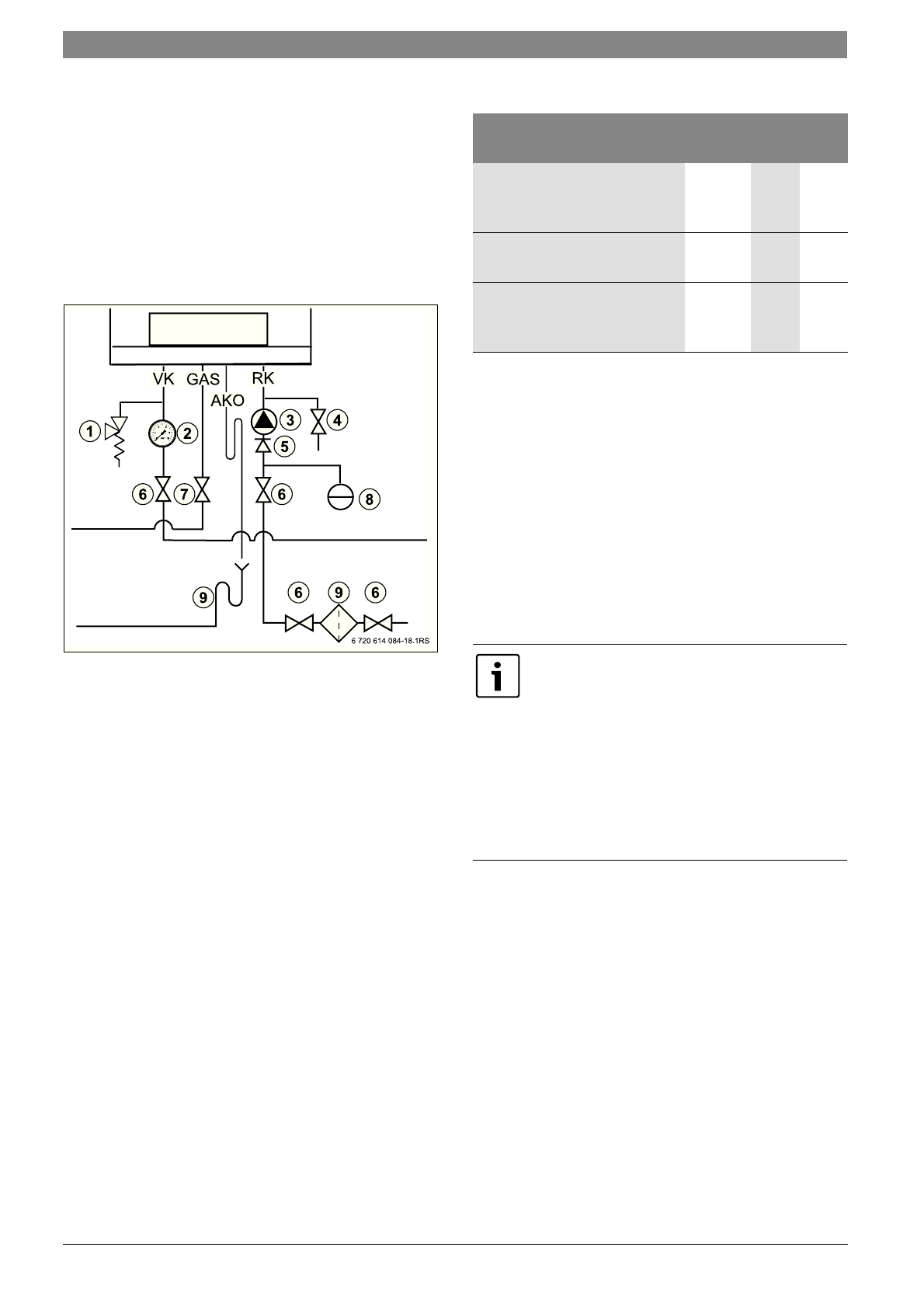

Рис 13 Подключение газа и воды
1
Предохранительный клапан
2
Манометр
3
Насос
4
Кран для заполнения и слива
5
Обратный клапан
6
Сервисный кран
7
Газовый кран
8
Расширительный бак
9
Грязевой фильтр
Выбор и монтаж насоса
B
Выберите насос по таб. 7 или по графику
(
Æ
рис. 84, стр. 72), исходя из гидравлического
сопротивления котла.
B
Выбирая по графику, учитывайте минимально
необходимый объёмный расход (
Æ
таб. 7).
B
При выборе насоса учитывайте максимальный
объёмный расход в котле (
Æ
B
Выберите насос с минимальным напором не менее
200 мбар при необходимом объёмном расходе
(
Æ
B
Используйте входящий в комплект поставки провод
насоса (
Æ
B
Установите насос (
Æ
рис. 13, [3]) в обратную
линию.
Монтаж сервисного крана
B
Для проведения технического обслуживания и
ремонтных работ котла установите в обратную
линию сервисный кран (
Æ
рис. 13, [6], стр. 22).
Используйте сервисные краны с диаметром не
менее 1
½
".
Установка грязевого фильтра
5.6.4
Монтаж дифференциального регулятора
давления
В системах без гидравлического отделителя (
Æ
рис. 8,
[15], стр. 19) перепускной клапан с
дифференциальным регулятором давления не
требуется.
При наличии гидравлического отделителя, в
зависимости от ситуации, может понадобиться
перепускной клапан и дифференциальный регулятор
давления во вторичном контуре отделителя. Это
необходимо для защиты насоса вторичного контура от
перегрева из-за недостаточного потока воды.
Параметры
Ед.изм.
ZBR
65-2
ZBR
98-2
Минимальный необходимый
объёмный расход при
Δ
T = 20 K
л/ч
2800
4250
Максимальный объёмный
расход
л/ч
5700
5700
Сопротивление котла при
необходимом объёмном
расходе при
Δ
T = 20 K
мбар
150
300
Таб. 7
Выбор насоса
Для защиты всей отопительной системы
мы рекомендуем установить в обратную
линию грязевой фильтр (
Æ
рис. 13, [9],
стр. 22). При монтаже котла в уже давно
существующую отопительную систему
установка фильтра обязательна.
B
Непосредственно до и после грязевого
фильтра установите сервисные краны
(
Æ
рис. 13, [6], стр. 22) для очистки
фильтра.
