20
|
Монтаж
RU
6 720 645 089 (2010/08)
5.3
Монтаж котла не стене
Котёл можно только подвешивать на стене или на
крепёжном профиле.
B
Перед началом работ проверьте, рассчитана ли
несущая способность стены на вес котла.
B
При лёгкой конструкции стены или пола возможен
резонанс. При необходимости нужно усилить
конструкцию стены.
B
Отмерьте высоту подвески котла (
Æ
глава 2.14,
стр. 11).

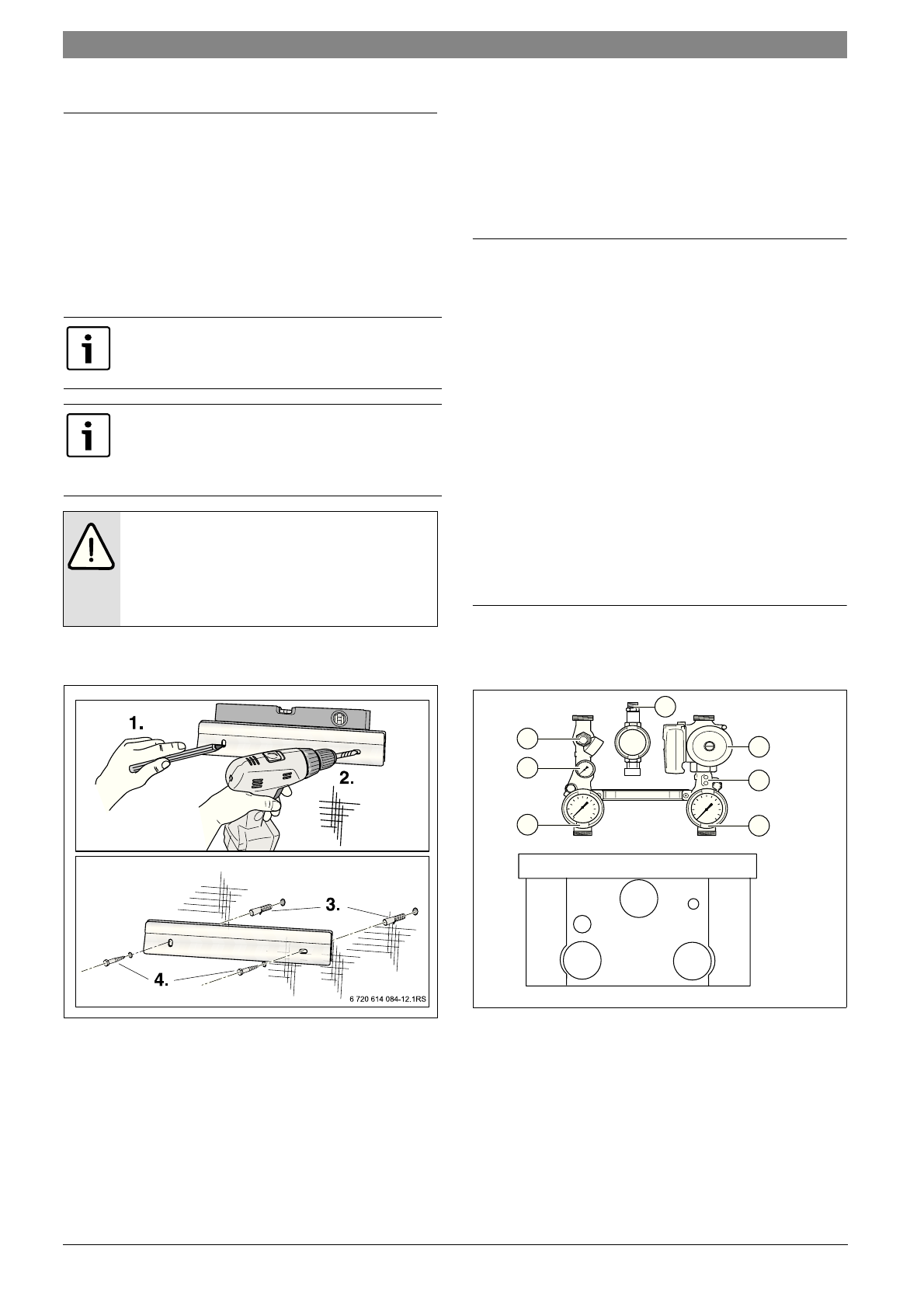

Рис 10 Крепление настенного кронштейна
B
По настенному кронштейну сделайте отметки для
двух отверстий [1].
B
Просверлите отверстия в соответствии с размером
дюбеля [2].
B
Вставьте 2 прилагаемых дюбеля в отверстия [3].
B
Закрепите кронштейн горизонтально двумя
прилагаемыми винтами [4].
B
Поднимите котёл вдвоём, удерживая его за
верхнюю часть и транспортную направляющую на
нижней стороне и подвесьте на настенный
кронштейн.
B
Выровняйте котёл.
5.4
Подсоединение отопительного котла
к системе водо-и газоснабжения без
группы подключения
Существует два способа подключения отопительного
котла к системам водо- и газоснабжения:
•
с использованием группы подключения
(дополнительное оборудование) (
Æ
•
без группы подключения (
Æ
глава 5.6, стр. 21).
В заводскую комплектацию котла насос не входит. Он
имеется в группе подключения, приобретаемой по
дополнительному заказу. Мы рекомендуем выполнять
монтаж с использованием группы подключения, так
как она специально разработана для этого котла.
Кроме того, подключение с ней выполнять проще и
дешевле.
5.5
Подсоединение отопительного котла
к системе водо-и газоснабжения с
группой подключения
Рис 11 Группа подключения
1
Сервисная арматура (кран холодной и горячей воды с
термометром)
2
Манометр
3
Предохранительный клапан
4
Газовый кран
5
Насос
6
Обратный клапан
B
Смонтируйте группу подключения на котле согласно
прилагаемой инструкции по монтажу.
Из котла может вытекать вода, оставшаяся
в нём после заключительных испытаний на
заводе.
Информация об установке отопительного
котла на каскадной раме приведена в
инструкции по монтажу каскадной
системы.
ВНИМАНИЕ:
возможно повреждение
оборудования вследствие загрязнения!
B
На время проведения монтажных работ
закройте котёл и штуцер воздуха для
горения/дымовых газов.
4
5
1
6
2
3
1
6 720 614 084-15.2TD
