Монтаж
|
23
RU
6 720 645 089 (2010/08)
5.6.5
Монтаж сифона
B
Налейте в сифон минимум
½
литра воды.
B
Наденьте сифон выходом назад на патрубок слива
конденсата [1].
B
Поверните сифон на
¼
один оборот вправо [2]. При
этом замкнётся штыковой замок.

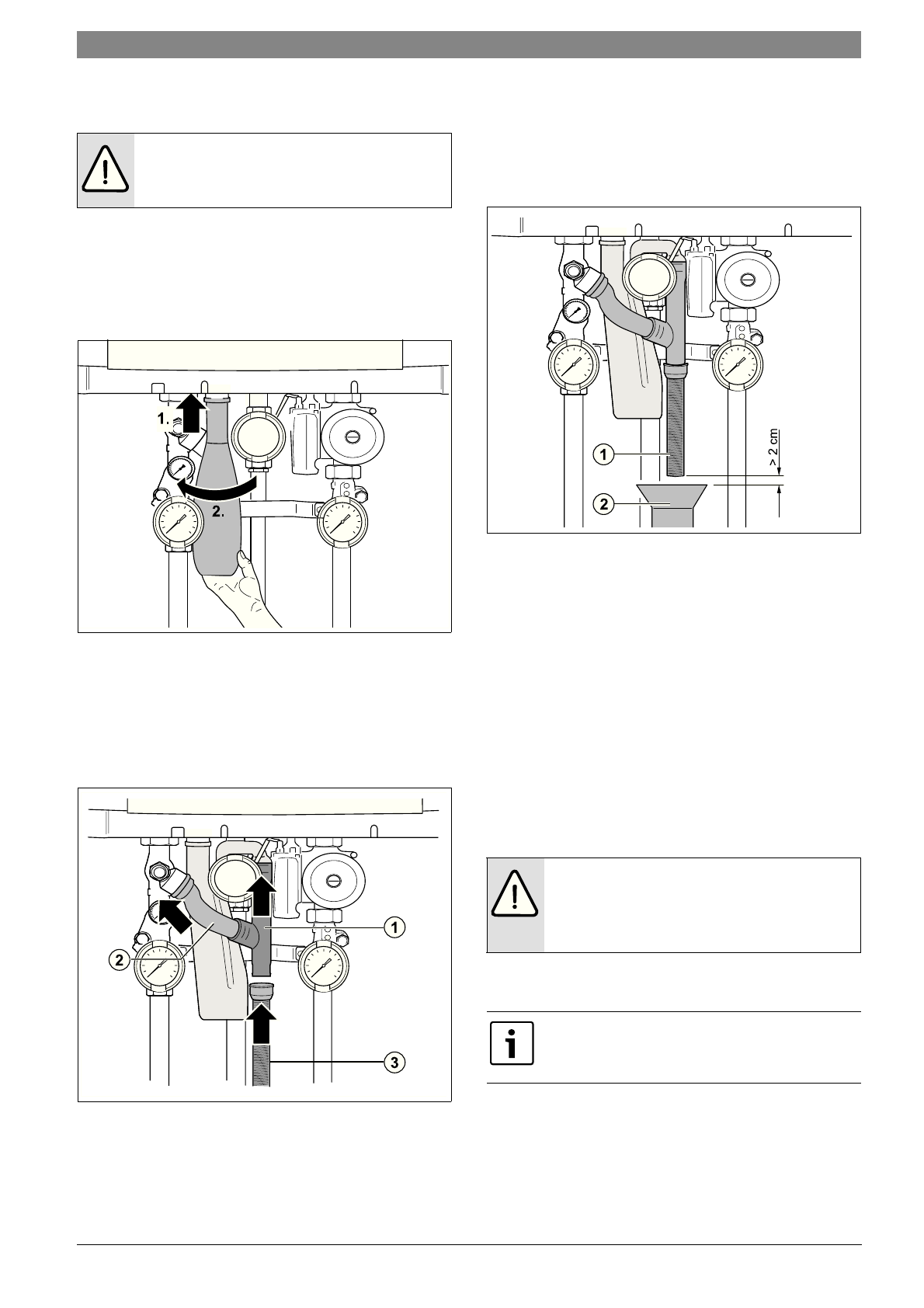

Рис 14 Установка сифона
B
Вставьте слив конденсата [1] в сифон.
B
Установите соединительную трубку [2] между
предохранительным клапаном и сливом конденсата.
B
Наденьте гофрированный шланг [3] на слив
конденсата [1].
Рис 15 Конденсатные шланги
1
Слив конденсата
2
Соединительная трубка
3
Гофрированный шланг
5.6.6
Установка конденсатоприёмной трубы
B
Установите конденсатоприёмную трубу [1] под
гофрированный шланг [2]. Трубы отвода
конденсата должны иметь достаточный уклон.
Рис 16 Минимальное расстояние до гофрированного
шланга
1
Гофрированный шланг
2
Конденсатоприёмная труба (для сбора конденсата)
Соблюдайте следующие нормы:
•
Местные предписания относительно очистки
сточных вод.
•
Сифон в группе подключения не должен иметь
жёсткого соединения с конденсатоприёмной
трубой. Расстояние между гофрированным
шлангом [1] и конденсатоприёмной трубой [2]
должно быть не менее 2 см.
5.6.7
Подключение расширительного бака для
отдельного котла
B
Подключите расширительный бак [1] в обратную
линию котла (
Æ
рис. 17).
ОПАСНО:
отравление!
B
Заполняйте сифон перед пуском в
эксплуатацию.
6 720 614 086-09.1RS
6 720 614 084-021.2TD
ВНИМАНИЕ:
возможно повреждение
оборудования.
B
Расширительный бак должен иметь
достаточные размеры по EN 12828.
Для подсоединения в обратную линию к
группе подключения см. соответствующую
инструкцию по монтажу.
6 720 614 084-43.2TD
