Монтаж
|
27
RU
6 720 645 089 (2010/08)
5.8.4
Подключения 230 В ~

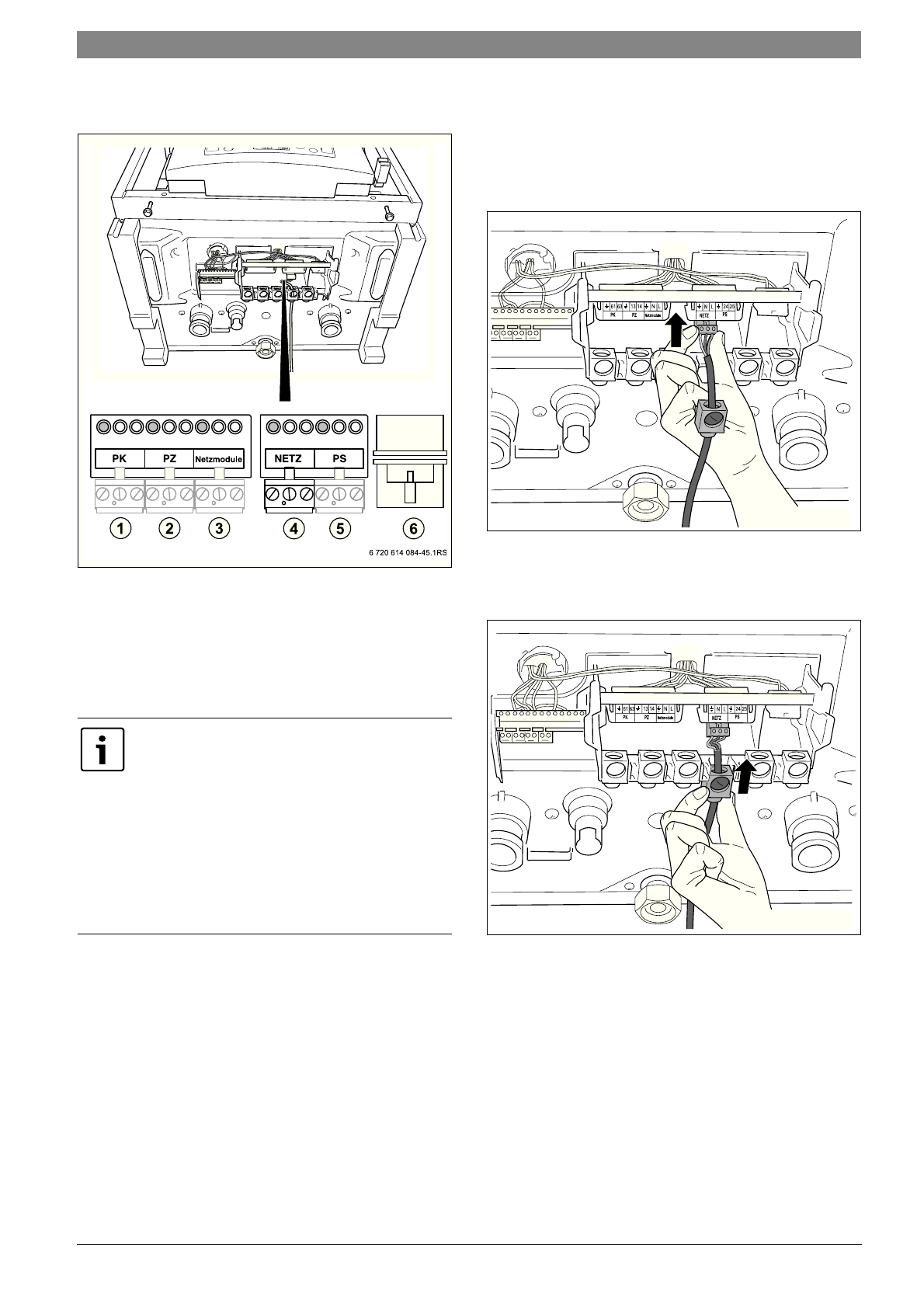

Рис 22 Клеммная коробка
1
Отдельный насос отопительного контура 230 В ~ зелёный
2
Циркуляционный насос 230 В ~
лиловый
3
Подключение сетевого модуля 230 В ~
белый
4
Подключение к электросети 230 В ~
белый
5
Загрузочный насос бойлера 230 В ~
серый
6
10-контактный штекер для сигнального соединения насоса
Отдельный насос отопительного контура
В группе подключения (дополнительное
оборудование) имеется насос. Он подключается на
клеммной панели. Если группа подключения не
используется, то отдельный насос монтируется в
соответствии с инструкцией по монтажу.
B
Этот насос можно подключить к зелёным клеммам
PK [1].
Циркуляционный насос
B
Подключение невозможно.
Подключение сетевого модуля
B
Белые клеммы [3] предназначены для подключения
к сети опциональных модулей.
Подключение к электросети
Рис 23 Вставьте в штекер
B
Вставьте штекер прилагаемого провода 230 В в
белые клеммы [4].
Рис 24 Установка фиксатора провода
B
Вставьте и заверните фиксатор провода
Загрузочный насос бака
B
Подключение невозможно.
Подключения 230 В могут использоваться
только при соответствующей
конфигурации системы управления и для
опредёленных гидравлических схем.
Каждый контакт рассчитан на
максимальную потребляемую мощность
250 Вт.
B
Пользуйтесь документацией для
проектирования и инструкцией по
монтажу системы управления.
6 720 641 607-007.1TD
6 720 641 607-008.1TD
