28
|
Монтаж
RU
6 720 645 089 (2010/08)
5.8.5
Установка клеммной крышки

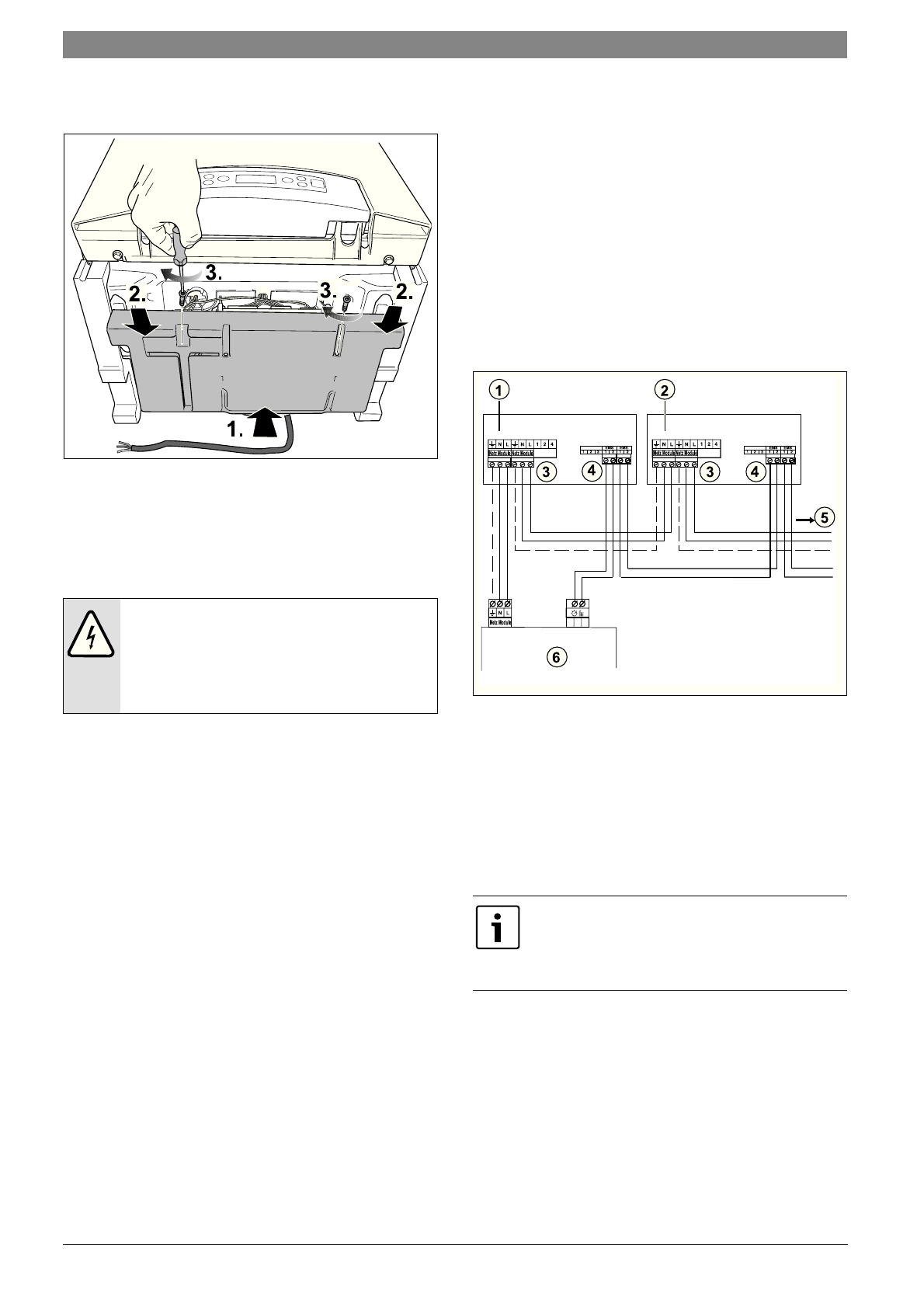

Рис 25 Установка клеммной крышки
B
Надавите крышку вниз [1].
B
Сдвиньте крышку назад [2].
B
Заверните два стопорных винта [3].
5.8.6
Подключение к электросети
B
Подключите сетевой провод к электросети в
соответствии со схемой соединений (
Æ
Необходимое напряжение 230 В ~.
5.8.7
Подключение общего регулирования
К котлу можно подключить модулируемые регуляторы
Heatronic 3 Fx.
5.8.8
Подключение функциональных модулей
(дополнительное оборудование)
К котлу можно подключить функциональные модули
Heatronic 3 IxM.
Следуйте указаниям инструкции по монтажу и
сервисному обслуживанию соответствующего
оборудования.
B
Смонтируйте модуль на стене.
B
Подключите функциональный модуль ВВ к клемме
Z
(
Æ
рис. 21, [2]).
B
Изготовьте достаточно длинный провод шины ВВ.
Используйте для этого 2-жильный провод сечением
по 0,4 - 0,75 мм
²
и поставляемый с модулем штекер.
Используйте только те штекеры, которые совпадают
по цвету с контактами модуля.
B
При использовании нескольких модулей
подключение шины ВВ второго модуля может быть
отведено от первого модуля. Для этого используйте
провод, поставляемый с модулем.
B
Подключите свободный сетевой провод 230 В ~
переменного тока к функциональному модулю.
Если применяются нескольких модулей, то
электропитание 230 В ~ для следующего модуля
отводится от первого модуля. Для этого используйте
провод, поставляемый с модулем.
B
Подключите сетевой провод 230 В ~ от первого
функционального модуля к следующему.
Рис 26 Подключение нескольких модулей
1
Функциональный модуль 1
2
Функциональный модуль 2
3
Подключение к электросети ВКЛ (слева) и ВЫКЛ (справа)
4
Подключение шины ВВ
5
Другие функциональные модули
6
Соединительные клеммы котла
B
После окончании электрического монтажа
установите клеммную крышку.
ОПАСНО:
опасно для жизни из-за
поражения электрическим током.
B
Перед тем, как подключить сетевой
провод к электросети, выключите
защитный автомат в здании.
6 720 641 607-009.1TD
Если IPM мигает:
B
Проверьте работу системы
регулирования, работающей по
наружной температуре.
6 720 614 084/107.1RS
