- Инструкция для установщика -

10.  Операции перед монтажом

Этот котел предназначен для нагрева воды до температуры ниже точки кипения при атмосферном давлении. Котел следует подключить к
отопительной установке и к распределительной сети горячей хозяйственной воды, которые должны быть совместимы с его эксплуатационными
характеристиками и мощностью.

Прежде чем подключить котел, необходимо осуществить следующее:

а) Удостовериться в пригодности котла для работы на имеющемся газе. Это можно определить по надписи на упаковке и по паспортной

табличке на аппарате.

б) Удостовериться в надлежащей тяге дымохода, в отсутствии в нем сужений, а также что к нему не присоединены выпускные трубы

других аппаратов. Это допускается только в том случае, если дымоход предназначен для нескольких потребителей и изготовлен согласно
специфическим действующим правилам и нормам.

в) Если котел должен быть присоединен к существующему дымоходу, удостовериться в его совершенной чистоте, так как отделение шлаков

от его стен во время работы котла могло бы препятствовать свободному выпуску отходящих газов.

Кроме того, для обеспечения правильной работы аппарата и сохранения гарантии, необходимо соблюдать следующие указания:

1. Система хозяйственной воды

Если жесткость воды превышает 20°F (1°F = 10 мг карбоната кальция на литр воды), необходимо установить дозатор полифосфатов или
другое устройство аналогичного эффекта, соответствующее действующим правилам.

2. Система отопления

2.1

Новая установка
Перед монтажом котла, тщательно очистить установку от всех остатков нарезки резьб, сварки и растворителей, используя
подходящие для этого продукты, имеющиеся в продаже.

2.2

Существующая установка
Перед монтажом котла, тщательно очистить установку от всякой грязи и примеси, используя подходящие для этого продукты,
имеющиеся в продаже.

Для этой чистки нельзя использовать кислые или щелочные вещества или продукты, которые могли бы разъедать металлические,
пластмассовые и резиновые части котла (мы рекомендуем SENTINEL Х400 и Х100). Употреблять приобретенный продукт согласно приложенной
к нему инструкции.
Напоминаем, что наличие отложений в отопительной установке приводит к нарушению исправности работы котла (например, перегрев и
шум  в теплообменнике).

9.  Общие указания

Нижеприведенные указания специфически предназначены для установщиков, чтобы дать им возможность производить безукоризненный
монтаж установки. Инструкция по запуску и эксплуатации котла содержится в разделе для пользователя.
Монтаж, эксплуатация и техобслуживание газовых установок бытового назначения должны производиться персоналом, получившим
квалификацию согласно действующим правилам.
Помимо вышесказанного, нужно иметь в виду следующее:
•

Котел может использоваться с конвективными плитами, радиаторами и конвекторами любого типа, система питания которых может
быть двух- или однотрубной. Участки системы в любом случае должны быть рассчитаны по обычной методике с учетом характеристики
“подача-напор”, указанной на шильдике и  приведенной в главе 22.

•

Не оставить упаковочный материал (пластмассовые мешки, полистирол, и т.п.) в пределах досягаемости детей, так как он потенциально
опасен для их жизни.

•

Первый запуск котла должен осуществиться персоналом уполномоченного сервисного центра (см. прилагаемый перечень).

В случае несоблюдения вышеизложенных указаний, аппарат снимается с гарантии.

11.  Монтаж котла

Определив точное место установки котла, прикрепить монтажную плиту к стене.
Осуществить соединения с водо- и газопроводами установки в точках, отмеченных на нижнем брусе плиты.
Если установка не новая, советуем поместить в нижней точке обратной линии котла отстойный бак для сбора осадка или шлака, оставшегося
после промывки, который со временем может попасть в циркуляцию.
Прикрепив котел к стене, присоединить его к выпускным и всасывающим трубопроводам (поставляемым по запросу), указания по монтажу
которых приведены на следующих страницах.
Присоединить сифон к сточному колодцу, обеспечивая постоянный уклон. Нельзя предусмотреть горизонтальные участки.

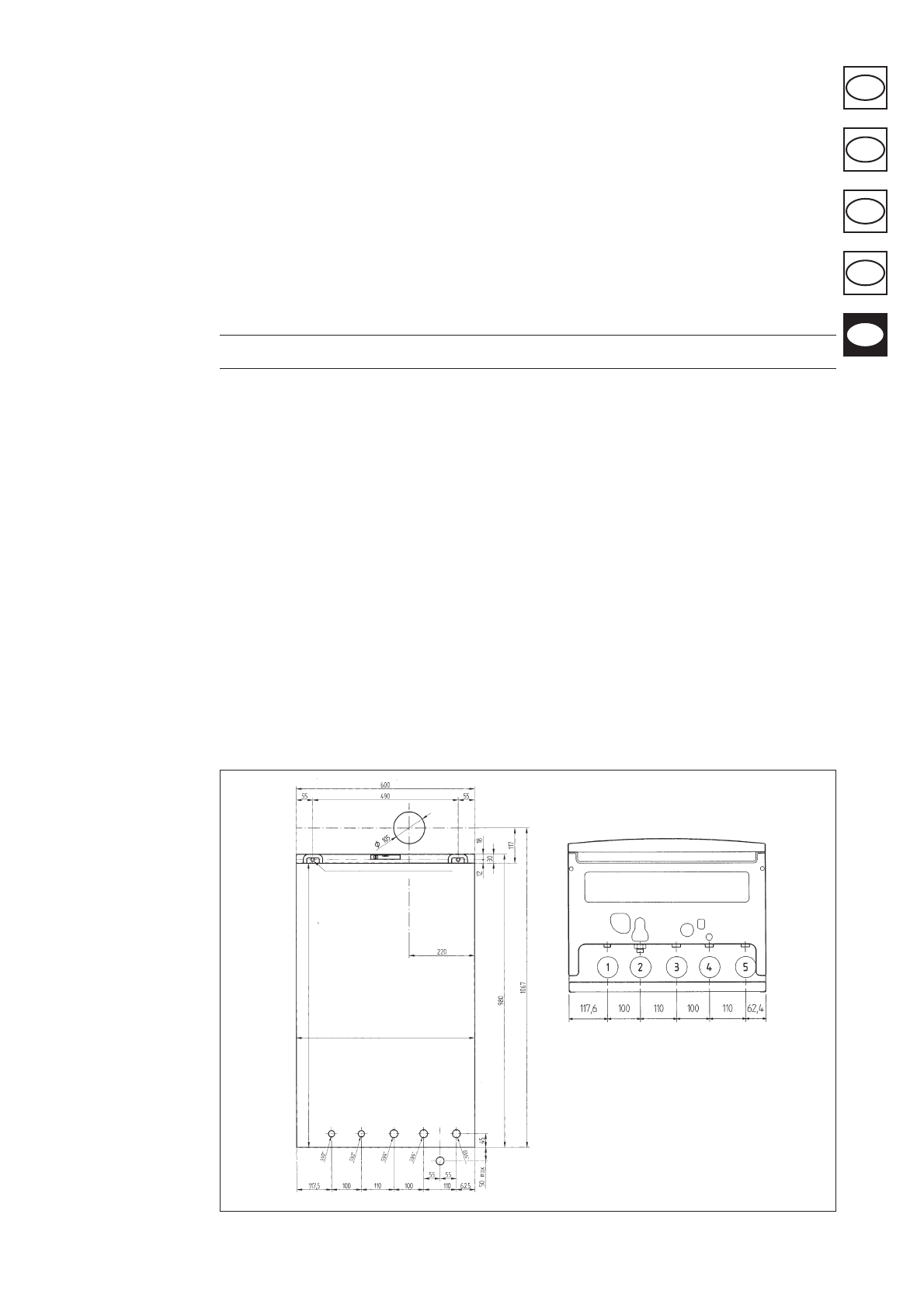

Рисунок 6

1: выход горячей хозяйственной воды G 1/2
2: вход холодной хозяйственной воды G 1/2
3: обратная линия системы отопления G 3/4
4: линия нагнетания системы отопления G 3/4
5: вход газа в котел G 3/4

020418_1000

0305_1402

ОСЬ ВЫПУСКНОЙ
ТРУБЫ С
КОАКСИАЛЬНЫМ
КОЛЕНОМ

Просверлить сверлом ∆ 12, монтировать
поставленные винты и дюбели

ОСЬ ГАЗОХОДА

ВЫСОТА КОТЛА 950

ШИРИНА КОТЛА 600

ВЫХОД ХОЗЯЙСТВЕННОЙ

ВОДЫ

ВХОД ХОЗЯЙСТВЕННОЙ

ВОДЫ

ОБРАТНАЯ ЛИНИЯ

СИСТЕМЫ ОТОПЛЕНИЯ

ЛИНИЯ НАГНЕТАНИЯ

СИСТЕМЫ ОТОПЛЕНИЯ

ВЫПУСК КОНДЕНСАТА

ВХОД ГАЗА
