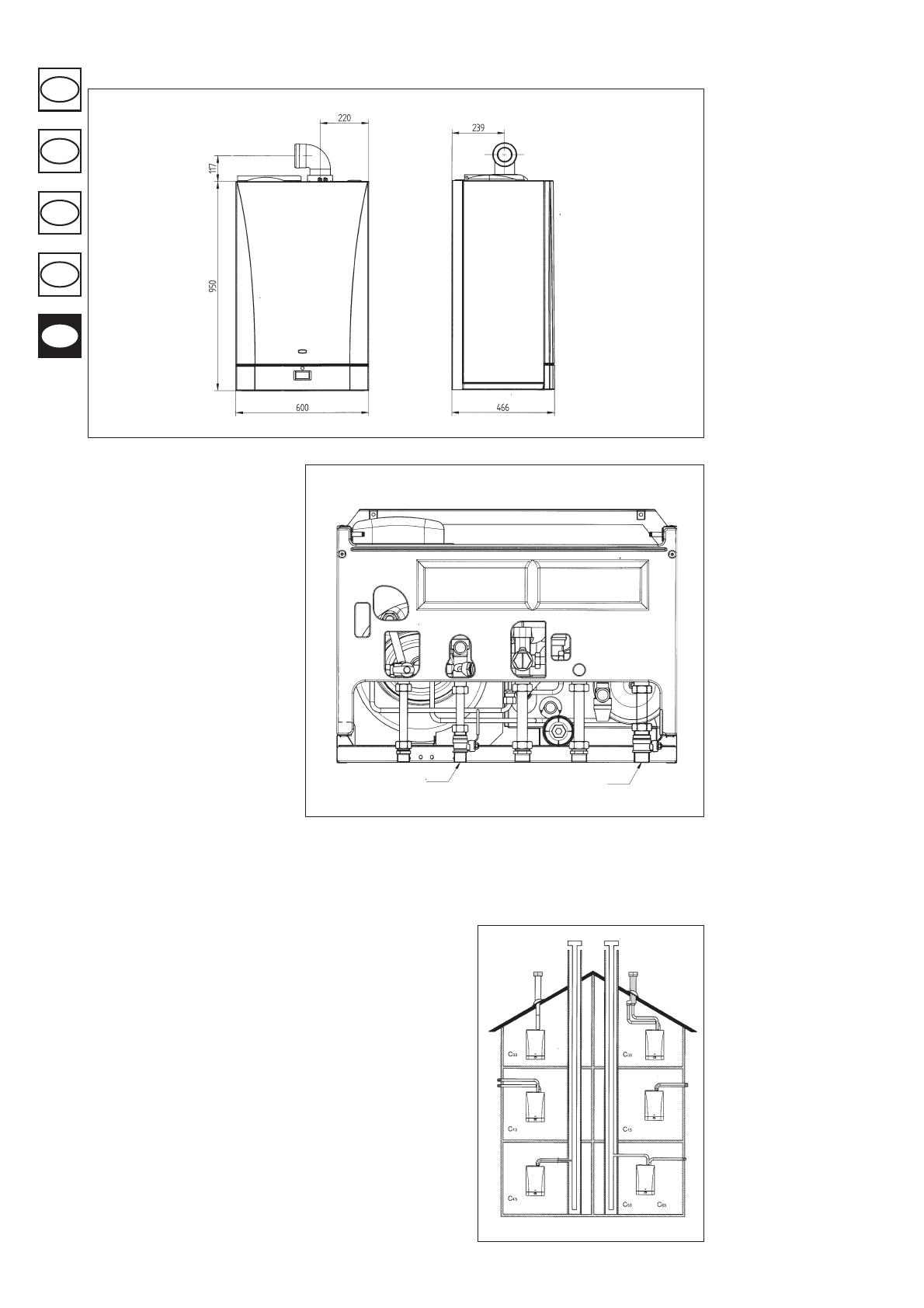

Рисунок 7

0210_1117

- Инструкция для установщика -

13.  Набор принадлежностей

В упаковке котла содержатся следующие
принадлежности:
•

монтажная плита

•

газовый кран (2)

•

водовпускной кран (3)

•

уплотнительные прокладки

•

телескопические муфты

•

дюбели 8 мм и крючки

Рисунок 8

2

3

0210_1116

14.  Монтаж выпускных/всасывающих трубопроводов

Монтаж котельной установки может производиться очень легко и просто при помощи нижеописанных факультативных принадлежностей.
Котел поставляется готовым к присоединению к вертикальному или горизонтальному коаксиальному выпускному-всасывающему трубопроводу.
При помощи сдвоенного соединительного блока, поставляемого по запросу, котел может быть присоединен к отдельным трубопроводам.

Если используются выпускные и всасывающие трубопроводы, не поставленные фирмой ВАХI АО, необходимо удостоверить их
пригодность для данного применения и обеспечить, что их  потери напора не
превышают 100 Па.

Указания по монтажу следующих трубопроводов:
С

13

, С

33

Концевые патрубки сдвоенных выпускных трубопроводов должны быть
размещены внутри квадрата стороной в 50 см. Подробные указания
содержатся в приложенной к отдельным принадлежностям инструкции.

С

53

Патрубки для забора воздуха и выпуска продуктов сгорания нельзя
разместить на противоположных стенах здания.

С

63

Потери напора трубопроводов не должны превышать 100 Па. Эти
трубопроводы должны иметь сертификат пригодности для данного
применения при температурах выше 100°С. Концевая соединительная
муфта дымовой трубы должна быть сертифицирована согласно норме
prEN 1856-1.

С

43

, С

83

Дымоход или дымовая труба должны быть пригодны для данного
применения.

0210_1115

Рисунок 9

12.  Размеры котла
