Диаметр концевой

муфты для

дымовой трубы

100 mm
133 mm

-

Уменьшение макс.

длины на каждое

колено под 45°

0,5 m

0,25 m
0,25 m

Уменьшение макс.

длины на каждое колено

под 90°

1 m

0,5 m
0,5 m

Макс. длина выпускных

трубо-проводов

10 m
15 m
80 m

Тип трубо-проводов

коаксиальные

Ø

 60/100 мм

отдельные вертикальные

отдельные горизон-тальные

Диаметр

наружного

трубопровода

100 mm

80 mm
80 mm

... коаксиальный (концентрический) выпускной-всасывающий
трубопровод

Этот тип трубопровода позволяет забирать воздух для горения и
выпускать отработавшие газы как вне здания, так и в дымоходы типа
LAS. Коаксиальное колено под 90°, поворачиваемое на 360°, позволяет
осуществить присоединение котла к выпускному-всасывающему
трубопроводу в любом направлении. Его можно также использовать в
качестве дополнительной соединительной детали коаксиального
трубопровода или колена под 45°.

Если отработавшие газы выпускаются вне здания, выпускной-
всасывающий трубопровод должен выступать минимун на 18 мм от
стены с тем, чтобы позволить монтаж и заделку алюминиевой крышки,
предохраняющей от попадания дождевой воды.
Минимальный уклон этого трубопровода в сторону котла должен быть
равен 1 см на метр длины.

Если вставляется колено под 90°, общая длина трубопровода
сокращается на 1 метр.
Если вставляется колено под 45°, общая длина трубопровода
сокращается на 0,5 метра.

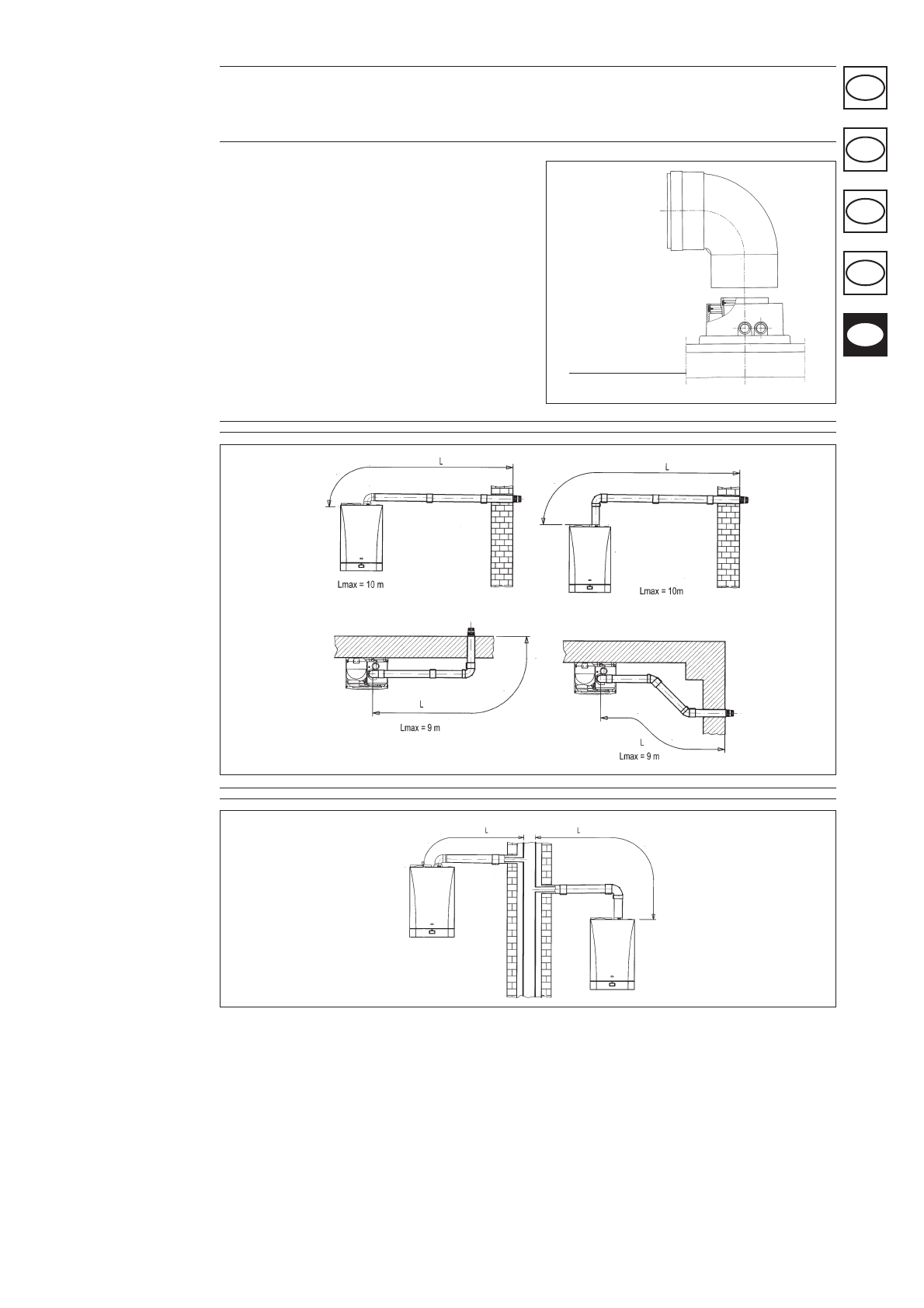

Примеры монтажа горизонтального трубопровода

Ø

 60/100 мм

Примеры монтажа в наличии дымохода типа LAS

Ø

60/100 мм

0210_1213

0210_1214

- Инструкция для установщика -

990519_0400

Концентрическая муфта

Рисунок 10

Макс. L = 10 м

Макс. L = 10 м

Макс. L = 9 м

Макс. L = 9 м

Макс. L = 10 м
