110

RU

RO

PL

CZ

HU

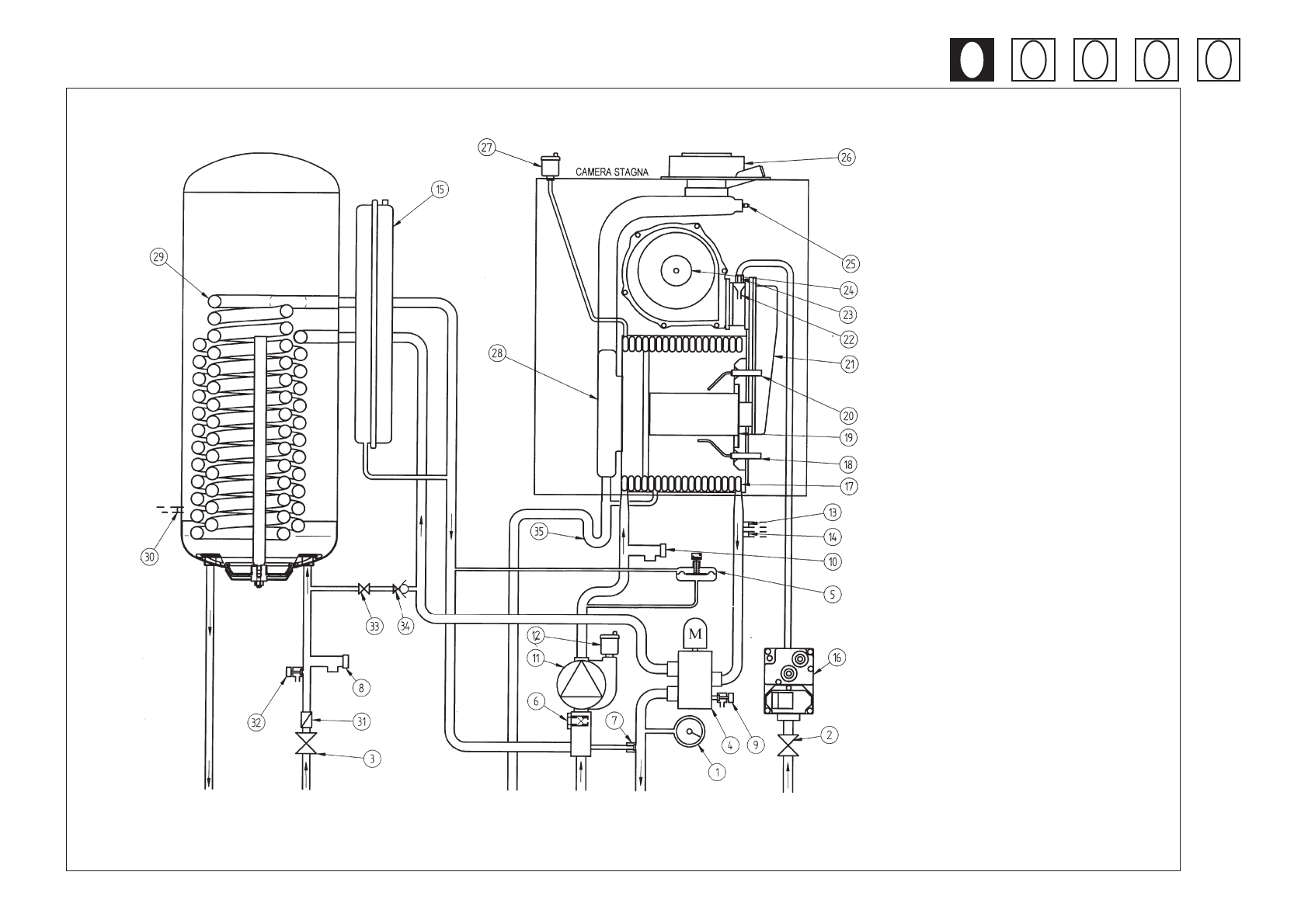

26.  Функциональная сх

ема

- Инстр

укция для у

становщика -

Рисунок 20

0305_1203

Выход хозяйственной
воды

Вход хозяйственной
воды

Обратная линия
системы отопления

Линия нагнетания
системы отопления

Газ

ЛЕГЕНДА

1

Манометр

2

Газовый кран

3

Впускной кран хозяйственной воды

4

Трехходовой клапан

5

Дифференциальный датчик гидравлического давления

6

Фильтр на обратной линии системы отопления

7

Автоматический байпасный клапан

8

Предохранительный клапан системы хозяйственной
воды, 8 бар

9

Спускной кран котла

10 Предохранительный клапан системы отопления, 3 бар
11 Насос с воздухоотделителем
12 Автоматический клапан-вантуз
13 Зонд НТК системы отопления
14 Защитный термодатчик
15 Расширительный бак
16 Газовый клапан
17 Теплообменник вода-дымовые газы
18 Детектор пламени
19 Горелка
20 Электрод зажигания
21 Коллектор газовоздушной смеси
22 Смеситель с трубкой Вентури
23 Диафрагма для газа
24 Вентилятор
25 Датчик температуры дымовых газов

26 Концентрическая муфта
27 Автоматический клапан-вантуз
28 Дымоуловитель
29 Теплообменник хозяйственной воды
30 Зонд НТК бойлера
31 Регулятор расхода
32 Спускной кран бойлера
33 Кран наполнения котла
34 Обратный клапан
35 Сифонный конденсатоотводчик

ГЕРМЕТИЧНАЯ КАМЕРА
