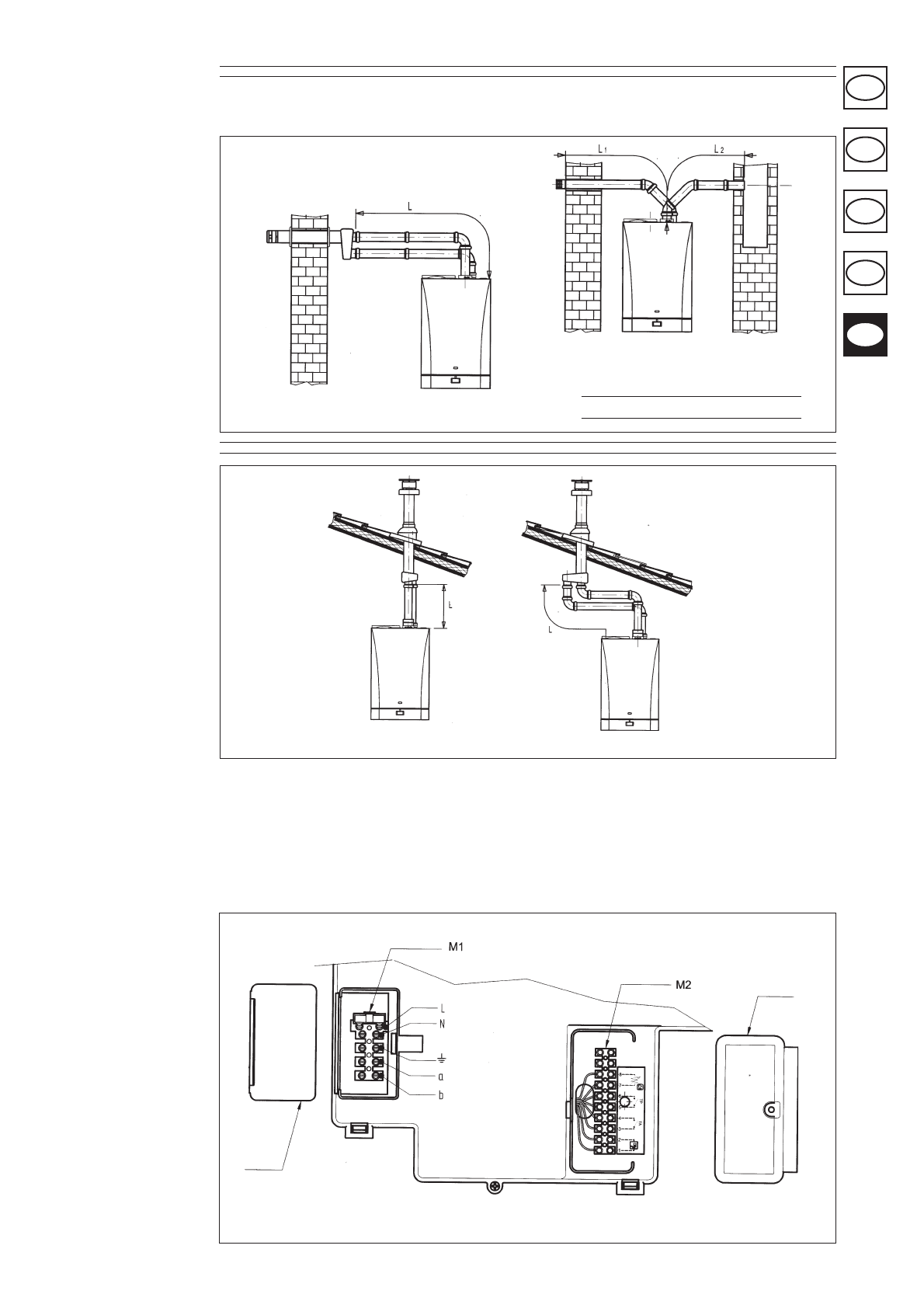

Примеры монтажа отдельных горизонтальных трубопроводов

Важно

 - Минимальный уклон выпускного трубопровода в сторону котла должен быть равен 1 см на метр длины.

Удостовериться в прочном креплении трубопроводов на стене. Если система оснащается конденсатоотводчиком, уклон выпускного
трубопровода должен быть в сторону котла.Примечание - Если используются трубопроводы типа С52, патрубки для забора воздуха и выпуска
продуктов сгорания нельзя разместить на противоположных стенах здания.

- Инструкция для установщика -

Примеры монтажа отдельных вертикальных трубопроводов

Макс. L = 14 м

Макс. L = 15 м

0210_1105

Важно

 - Выпускной трубопровод отработавших газов должен быть изолирован подходящим материалом (например, стекловатным матом) в

местах его соприкосновения со стенами жилых помещений.
Для подробных указаний по монтажу принадлежностей, просим Вас ознакомиться с приложенной к ним инструкцией.

15.  Подключение к электросети

Электрическая безопасность аппарата обеспечивается только тогда, когда он правильно подключен к эффективному заземляющему
устройству, которое должно отвечать требованиям действующих правил безопасности установок (Закон от 5 марта 1990 г. № 46).
Котел следует присоединить к однофазной сети электропитания в 230 В + заземление при помощи поставленного трехжильного кабеля,
соблюдая полярность Линия-Нейтраль.
Подключение должно осуществиться через двухполюсный выключатель с раствором контактов не менее 3 мм.
В случае замены питающего кабеля, использовать унифицированный кабель HAR H05 VV-F 3х0,75 мм

2

 диаметром не выше 8 мм.

Быстродействующий плавкий предохранитель в 2 А помещен в клеммном щитке питания (для его контроля и/или замены снять черную
плавкую вставку).

(L1 + L2) макс. = 80 м

Макс. L = 15 м

0210_1107

Всасывающий трубопровод должен иметь длину не
выше 15 м.

0210_1109

Рисунок 11

0305_1404

Клеммный щиток

Клеммный щиток

Крышка

Крышка
