- Инструкция для установщика -

15.3  Присоединение внешнего зонда

Внешний зонд фирмы SIEMENS модели QАС34 (поставляемый по запросу) должен быть подключен к зажимам 7-8 клеммного щитка М2 (см.
рис. 11).
Порядок установки наклона климатической кривой “kt” отличается в зависимости от присоединенных к котлу принадлежностей.

а)  Без принадлежностей

Климатическая кривая “kt” задается через параметр Н532, как описано в главе 17 “Установка параметров котла”. Смотрите график 1 для
выбора кривой относительно температуры окружающей среды в 20°С.

Если требуется смещение выбранной кривой, нажать кнопку

 (2) на панели управления котлом и изменить визуализируемое значение

при помощи кнопок

 и

 . Смотрите график 2 для выбора кривой (приведенный на этом графике пример относится к кривой kt =

15).
Если в обогреваемом помещении не достигается желаемой комнатной температуры, увеличить визуализируемое значение.

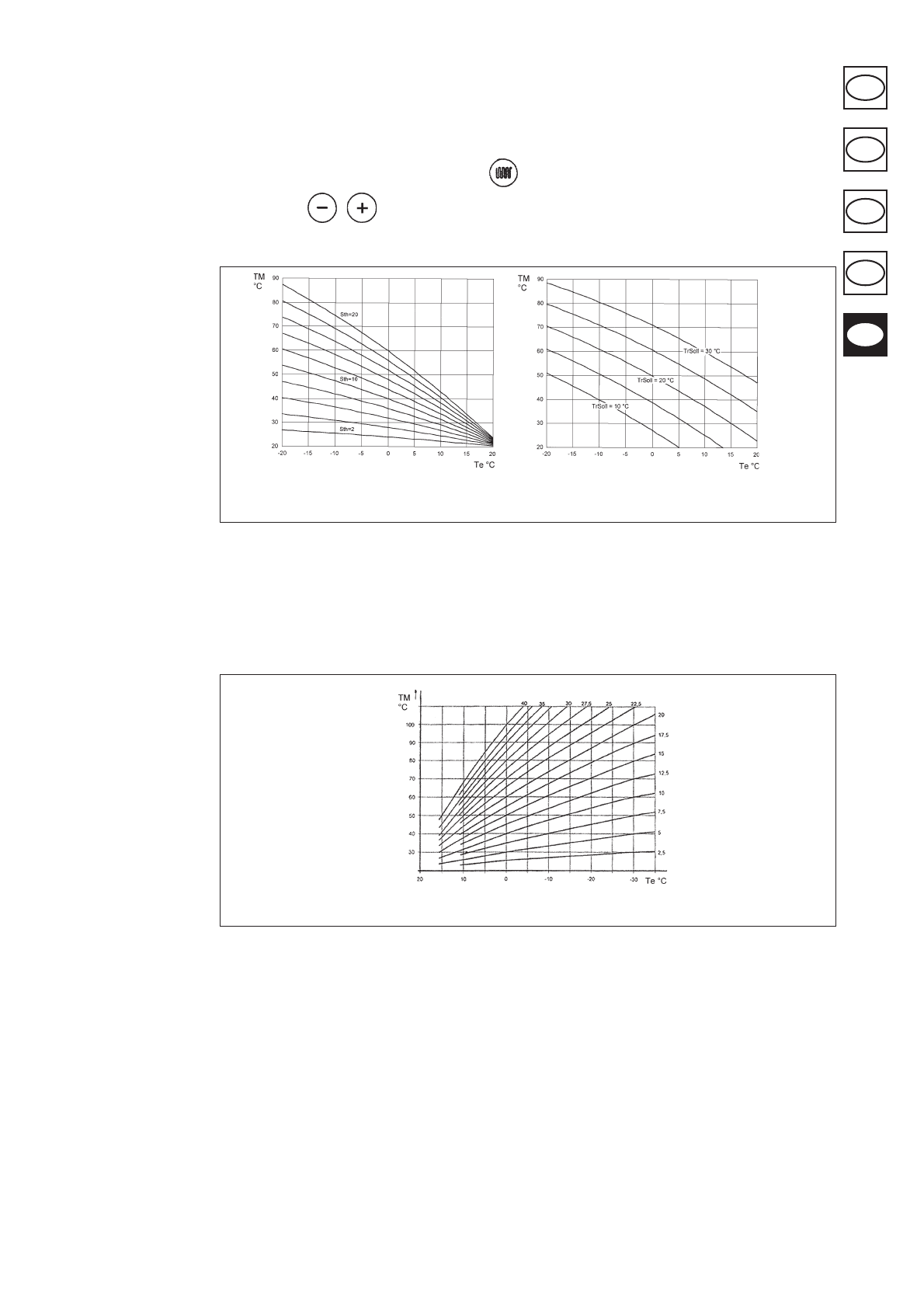

График 1

График 2

ТМ = температура на нагнетании
Те = составная наружная температура
Sth = кривая kt

020523_0600

б)  С климатическим регулятором QАА73

Климатическая кривая “kt” задается с климатического регулятора QАА73 через параметр 70 “Наклон НС1”, как описано в параграфе 15.2
“QАА73: задаваемые установщиком параметры”.
Смотрите график 3 для выбора кривой относительно температуры окружающей среды в 20°С.
Смещение кривой производится автоматически в зависимости от температуры окружающей среды, заданной при помощи климатического
регулятора QАА73.
Если отопительная установка разделена на зоны, климатическая кривая “kt” части установки, не контролируемой регулятором QАА73,
задается через параметр Н532, как описано в главе 17 “Установка параметров котла”.
ВАЖНО - Если отопительная установка разделена на зоны, параметр 80 “Наклон НС2” должен быть установлен на “—.-

запрещен

” посредством

климатического регулятора QАА73 (см. параграф 15.2).

График 3

ТМ = температура на нагнетании
Те = составная наружная температура

020523_1000

в)  С устройством AGU2.500 для управления низкотемпературной зоной установки

Для соединения низкотемпературной зоны и ее управления просим ознакомиться с инструкцией, приложенной к устройству AGU2.500, которое
поставляется по запросу.

15.4  Присоединение разделенной на зоны установки

Электрические соединения и регулировки, необходимые для управления разделенной на зоны установкой, отличаются в зависимости от
присоединенных к котлу принадлежностей.

а)  Без принадлежностей

Контакт включения по запросу тепла от отдельных зон должен быть соединен параллельно и подключен к зажимам 3-4 “ТА” клеммного
щитка М2 (см. рис. 11), сняв имеющуюся перемычку.
Температура системы отопления задается прямо с панели управления котлом, как указано в этом руководстве в разделе для пользователя.

б)  С климатическим регулятором QАА73

Электропитание на клапан или насос зоны, контролируемой климатическим регулятором QАА73, подается через зажимы а-b клеммного
щитка М1 (см. рис. 11).
Контакт включения по запросу тепла от остальных зон должен быть соединен параллельно и подключен к зажимам 3-4 “ТА” клеммного
щитка М2 (см. рис. 11), сняв имеющуюся перемычку.
Температура системы отопления контролируемой регулятором QАА73 зоны устанавливается автоматически тем самым регулятором.
Температура системы отопления остальных зон задается прямо с панели управления котлом.
ВАЖНО - Параметр 80 “Наклон НС2” следует установить на “—.-

запрещен

” посредством климатического регулятора QАА73 (см. параграф

15.2).
