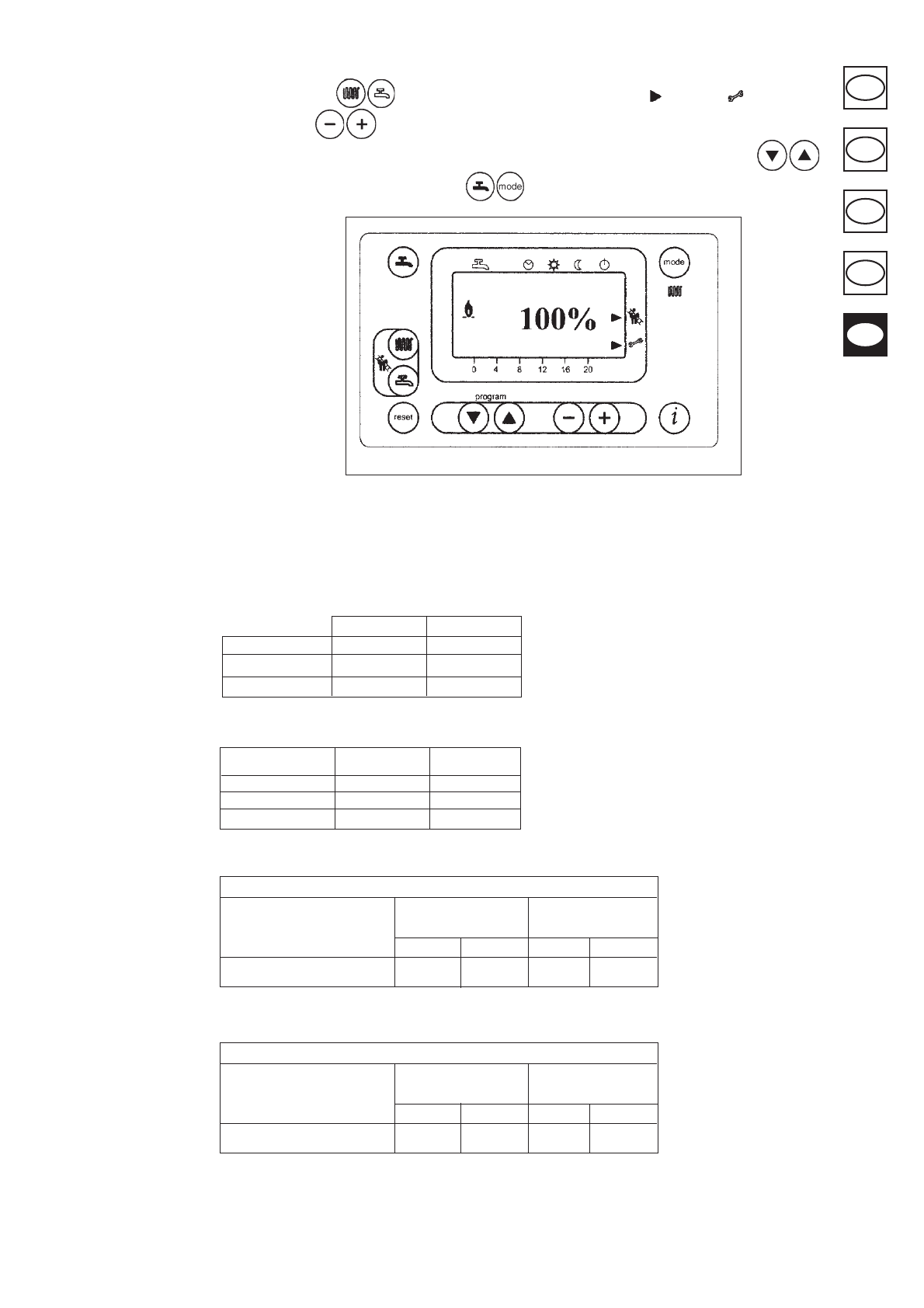

Рисунок 15

Чтобы облегчить настройку газового клапана, можно задать параметры настройки прямо с панели управления котлом нижеописанным образом:

1) Нажать обе кнопки (2-3)

  одновременно до тех пор, пока на дисплее появится стрелка  “

” возле символа

 (около 6 секунд).

2) С помощью кнопок

 регулировать скорость вентилятора при минимальной и максимальной теплопроизводительности (% PWM).

Примечание - Чтобы быстрее задать

минимальную

 и

максимальную

 теплопроизводительность, нажать соответственно кнопки

 ;

3) Для выхода из функции нажать одну из этих двух кнопок

0307_2201

ВНИМАНИЕ:

 в случае переоборудования котла с работы на метане на работу на пропане (GPL) перед тем, как осуществлять калибровку

газового клапана  вышеописанным способом, необходимо выполнить следующие операции:
•

Поверните регулировочный винт (V) на газовом клапане на полное число оборотов, равное приведенному в таблице 3 или 3.1;

•

Задайте с помощью дисплея на панели управления значения параметров H608 и H611, соответствующие мощности зажигания. В таблице
3 или 3.1 приведены задаваемые величины. Режимы программирования описаны в главе 17;

                                                   G20 - 2H - 20

мбар

     G31 - 3P - 37

мбар

                                                         8,7% ± 0,2

    10% ± 0,2

                                                    8,4% ± 0,2

    9,8% ± 0,2

Газовая форсунка

                    12,0 mm

   12,0 mm

Таблица 1

Расход газа при 15°С,

    G20 - 2H - 20

мбар

       G31 - 3P - 37

мбар

1013 мбар

Низшая теплота сгорания

34,02 МДж/м

3

46,3 МДж/кг

3,59 м

3

/час

2,64 кг/час

1,06 м

3

/час

0,78 кг/час

Таблица 2

СО

2

 при макс.

теплопроизводительности

СО

2

 при мин.

теплопроизводительности

Расход при макс.

теплопроизводительности
Расход при мин.

теплопроизводительности

Число оборотов винта

Параметр 608

Параметр 611

(V)

(%)

(об/мин)

по ЧАСОВОЙ стрелке

Газ G20

Газ G31

Газ G20

Газ G31

3

50

35

4200

3500

газовый клапан SIT модели SIGMA 848

Таблица 3

Число оборотов винта

Параметр 608

Параметр 611

(V)

(%)

(об/мин)

ПРОТИВ ЧАСОВОЙ стрелки

Газ G20

Газ G31

Газ G20

Газ G31

4

50

35

4200

3500

газовый клапан SIEMENS модели VDU 11

Таблица 3.1
